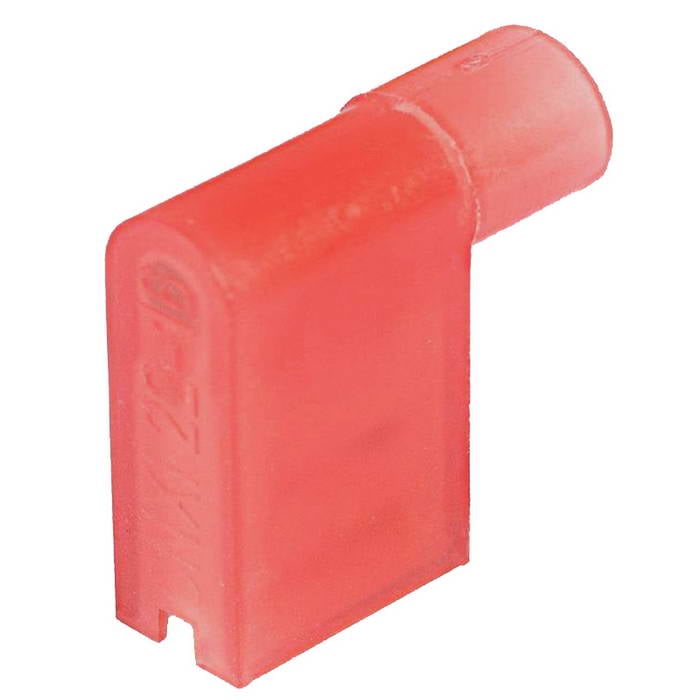

Разъемы флажковые изолированные «мама» в нейлоновом корпусе КВТ РФИ-М(н) 1.5-(6.3)

до 400 В

Товар подлежит обязательной маркировке
MPN
РФИ-М(н) 1.5-(6.3)
Бренд
КВТ
Артикул RU
114693

Основные параметры

Глубина
L - 16,5 мм
Сечение провода
0,5...1,5 мм
Назначение
монтаж быстроразъемных соед-ний многопроволочных медных проводов с клеммами эл.оборудования
Основные размеры
контакт - 6,3х0,8: L - 16,5 мм; B - 15 мм; b - 6,6 мм; d1 - 1,5 мм
Тип
Разъем флажковый изолированный (гнездо) серии РФИ-М
Диапазон рабочих температур
(по стойкости изоляции) - до 105 °С
Все характеристики
Документация
240 шт в наличии8,64 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

7 параметров из источника

Монтаж и корпус

Глубина
L - 16,5 мм
Основные размеры
контакт - 6,3х0,8: L - 16,5 мм; B - 15 мм; b - 6,6 мм; d1 - 1,5 мм
Материал
контакт - латунь луженая; изоляция - нейлон красного цвета

Условия эксплуатации

Диапазон рабочих температур
(по стойкости изоляции) - до 105 °С

Другие параметры

Сечение провода
0,5...1,5 мм
Назначение
монтаж быстроразъемных соед-ний многопроволочных медных проводов с клеммами эл.оборудования
Тип
Разъем флажковый изолированный (гнездо) серии РФИ-М

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

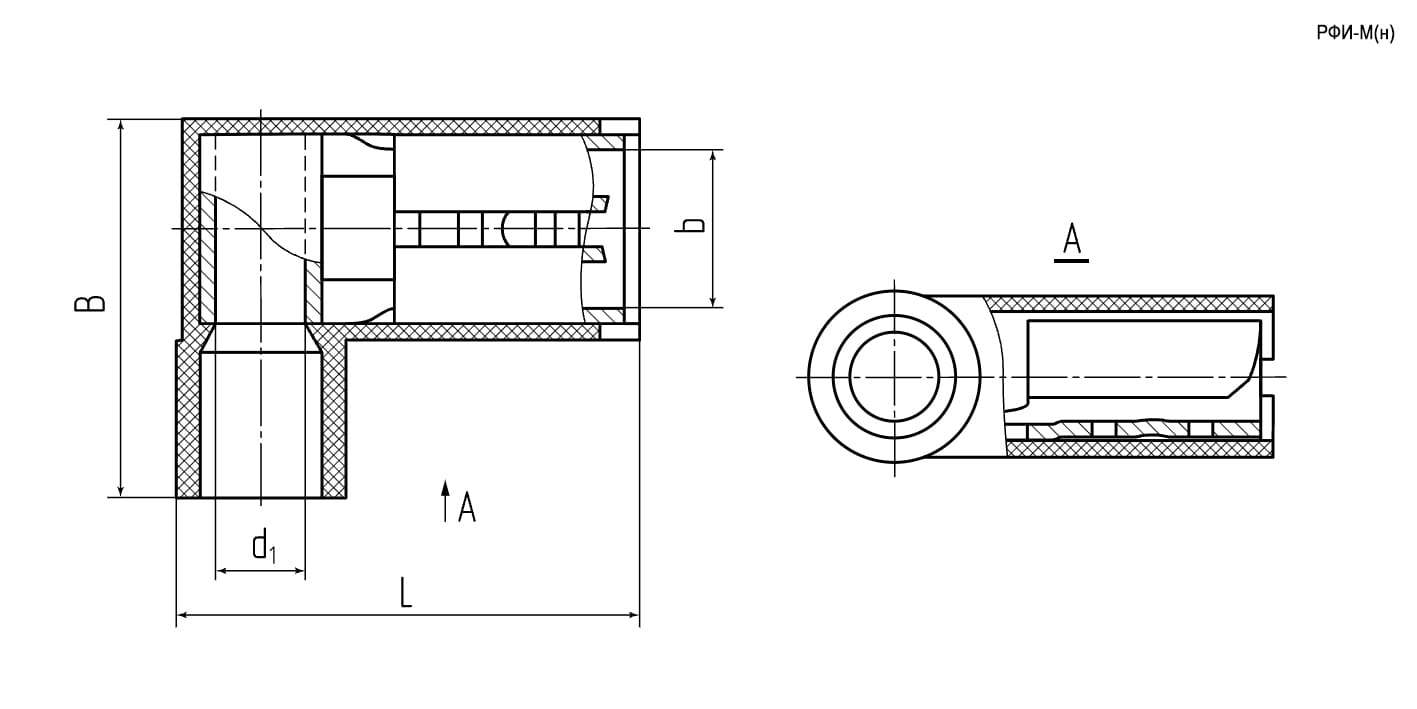

Миниатюра: Схема РФИ-М(н) 1.5-(6.3)
IMAGE · Схема

Схема РФИ-М(н) 1.5-(6.3)

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 04.09.2026
Источник / остаток
Каталог RU Electronics · 240 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
100 шт · только целая упаковка
Фасовка
20 / 100 шт в упаковке
Date code / партия
Год / маркировка: 2024 / 2026

Описание

Предназначены для формирования быстроразъемных изолированных соединений многопроволочных медных проводов с клеммными выходами электрооборудования типа «папа» Материал изоляции: самозатухающий нейлон. Не содержит галогенов Термостойкость изоляции: 105 °C Материал разъема: латунь марки Л63 Покрытие разъема: электролитическое лужение Максимальное напряжение: 400 В

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202420 шт7140 шт
2026100 шт1100 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарРФИ-М(н) 1.5-(6.3)КВТАрт. RU 114693
8,64 ₽240 шт по каталогу
Параметрический вариантКВТОВ 1Арт. RU 114705
5,95 ₽300 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантКВТВРШИ-М(н) 1.5-4Арт. RU 114703
14,38 ₽50 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантКВТРППИ-М 1.5-(6.3)Арт. RU 110957
5,29 ₽6 000 шт по каталогу

Совпадает 1 из 4 сравнимых параметров

Параметрический вариантКВТРПИ-П(н) 6.0-(6.3)Арт. RU 114683
10,89 ₽150 шт по каталогу

Совпадает 1 из 5 сравнимых параметров

Назначениемонтаж быстроразъемных соед-ний многопроволочных медных проводов с клеммами эл.оборудованиямонтаж параллельных ответвлений и соединений от многопроволочных и моножильных медных проводовОтличаетсямонтаж изолированных быстроразъемных соединений штекерного типа многопроволочных медных проводовОтличается—Нет данныхмонтаж быстроразъемных соединений многопроволочных гибких медных проводовОтличается
ГлубинаL - 16,5 ммL - 19 ммОтличаетсяL - 23 ммОтличаетсяL - 21,8 ммОтличаетсяL - 25,8 ммОтличается
Сечение провода0,5...1,5 мм0,5...1,5 ммСовпадает0,5...1,5 ммСовпадает0,5...1,5 ммСовпадает4...6 ммОтличается
Диапазон рабочих температур(по стойкости изоляции) - до 105 °С(по стойкости изоляции) - до 105 °ССовпадает(по стойкости изоляции) - до 105 °ССовпадает(по стойкости изоляции) - до 75 °СОтличается(по стойкости изоляции) - до 105 °ССовпадает
Основные размерыконтакт - 6,3х0,8: L - 16,5 мм; B - 15 мм; b - 6,6 мм; d1 - 1,5 мм—Нет данныхL - 23 мм; D - 3,9 мм;d1 - 1,7 ммОтличаетсяконтакт - 6,3х0,8: L - 21,8 мм; B - 6,6 мм; S - 0,4 мм; d1 - 1,7 ммОтличаетсяконтакт - 6,3х0,8: L - 25,8; B - 6,3; S - 0,8; d1 - 3,4 ммОтличается
  • Параметрический вариантКВТОВ 1Арт. RU 114705
    5,95 ₽300 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Назначение
    Текущиймонтаж быстроразъемных соед-ний многопроволочных медных проводов с клеммами эл.оборудованияАналогмонтаж параллельных ответвлений и соединений от многопроволочных и моножильных медных проводовОтличается
    Глубина
    ТекущийL - 16,5 ммАналогL - 19 ммОтличается
    Сечение провода
    Текущий0,5...1,5 ммАналог0,5...1,5 ммСовпадает
    Диапазон рабочих температур
    Текущий(по стойкости изоляции) - до 105 °САналог(по стойкости изоляции) - до 105 °ССовпадает
    Основные размеры
    Текущийконтакт - 6,3х0,8: L - 16,5 мм; B - 15 мм; b - 6,6 мм; d1 - 1,5 ммАналог—Нет данных
    Открыть товар
  • Параметрический вариантКВТВРШИ-М(н) 1.5-4Арт. RU 114703
    14,38 ₽50 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Назначение
    Текущиймонтаж быстроразъемных соед-ний многопроволочных медных проводов с клеммами эл.оборудованияАналогмонтаж изолированных быстроразъемных соединений штекерного типа многопроволочных медных проводовОтличается
    Глубина
    ТекущийL - 16,5 ммАналогL - 23 ммОтличается
    Сечение провода
    Текущий0,5...1,5 ммАналог0,5...1,5 ммСовпадает
    Диапазон рабочих температур
    Текущий(по стойкости изоляции) - до 105 °САналог(по стойкости изоляции) - до 105 °ССовпадает
    Основные размеры
    Текущийконтакт - 6,3х0,8: L - 16,5 мм; B - 15 мм; b - 6,6 мм; d1 - 1,5 ммАналогL - 23 мм; D - 3,9 мм;d1 - 1,7 ммОтличается
    Открыть товар
  • Параметрический вариантКВТРППИ-М 1.5-(6.3)Арт. RU 110957
    5,29 ₽6 000 шт по каталогу

    Совпадает 1 из 4 сравнимых параметров

    Назначение
    Текущиймонтаж быстроразъемных соед-ний многопроволочных медных проводов с клеммами эл.оборудованияАналог—Нет данных
    Глубина
    ТекущийL - 16,5 ммАналогL - 21,8 ммОтличается
    Сечение провода
    Текущий0,5...1,5 ммАналог0,5...1,5 ммСовпадает
    Диапазон рабочих температур
    Текущий(по стойкости изоляции) - до 105 °САналог(по стойкости изоляции) - до 75 °СОтличается
    Основные размеры
    Текущийконтакт - 6,3х0,8: L - 16,5 мм; B - 15 мм; b - 6,6 мм; d1 - 1,5 ммАналогконтакт - 6,3х0,8: L - 21,8 мм; B - 6,6 мм; S - 0,4 мм; d1 - 1,7 ммОтличается
    Открыть товар
  • Параметрический вариантКВТРПИ-П(н) 6.0-(6.3)Арт. RU 114683
    10,89 ₽150 шт по каталогу

    Совпадает 1 из 5 сравнимых параметров

    Назначение
    Текущиймонтаж быстроразъемных соед-ний многопроволочных медных проводов с клеммами эл.оборудованияАналогмонтаж быстроразъемных соединений многопроволочных гибких медных проводовОтличается
    Глубина
    ТекущийL - 16,5 ммАналогL - 25,8 ммОтличается
    Сечение провода
    Текущий0,5...1,5 ммАналог4...6 ммОтличается
    Диапазон рабочих температур
    Текущий(по стойкости изоляции) - до 105 °САналог(по стойкости изоляции) - до 105 °ССовпадает
    Основные размеры
    Текущийконтакт - 6,3х0,8: L - 16,5 мм; B - 15 мм; b - 6,6 мм; d1 - 1,5 ммАналогконтакт - 6,3х0,8: L - 25,8; B - 6,3; S - 0,8; d1 - 3,4 ммОтличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
