Datasheet RC-10 Color 24AWG Cu pitch 1.5 mm
Технические параметры, размеры и рекомендации производителя
Кабель ленточный RUICHI
10-проводный, шаг 1.5 мм, сечение 24 AWG, жила CU, изоляция PVC, цвет мультиколор
- MPN
- RC-10 Color 24AWG Cu pitch 1.5 mm
- Бренд
- Ruichi
- Артикул RU
- 98391
Основные параметры
- Высота
- не более 1,5 мм
- Длина
- (бухта) - 30,5 м
- Ширина
- 15,0 ± 0,3 мм
- Емкость
- 40 пФ/ м
- Характеристика
- проводника - многожильный 7х0,10 мм
- Импеданс
- 115 Ом
111 усл. кат в наличии4 573,80 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Емкость
- 40 пФ/ м
- Диэлектрическая прочность
- 2000 (50 Гц / 1 мин.) В
Монтаж и корпус
- Высота
- не более 1,5 мм
- Длина
- (бухта) - 30,5 м
- Ширина
- 15,0 ± 0,3 мм
- Материал
- жила/ изоляция - Сu/ PVC
Условия эксплуатации
- Диапазон рабочих температур
- -20...+80 °С
Упаковка и вес
- Вес брутто
- 1483.33
- Транспортная упаковка: размер/кол-во
- 33*31*32.5/12
Другие параметры
- Характеристика
- проводника - многожильный 7х0,10 мм
- Импеданс
- 115 Ом
- Тип
- кабель ленточный 10-проводный; шаг - 1,5 мм
- Цвет
- multicolor
Документация и схема
IMAGE · Схема

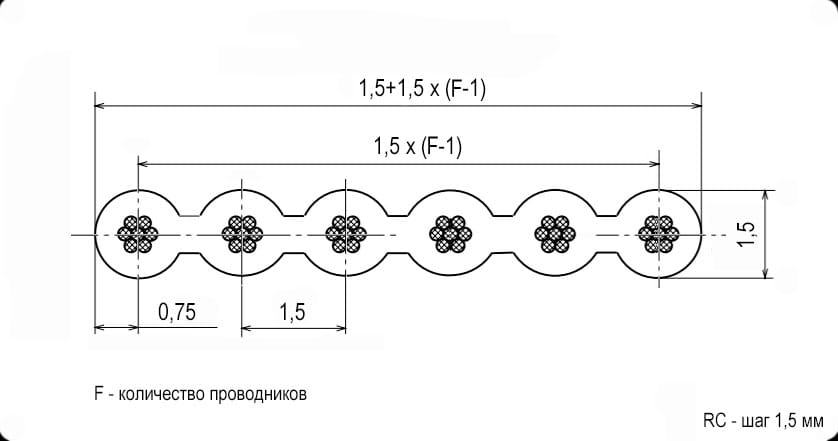

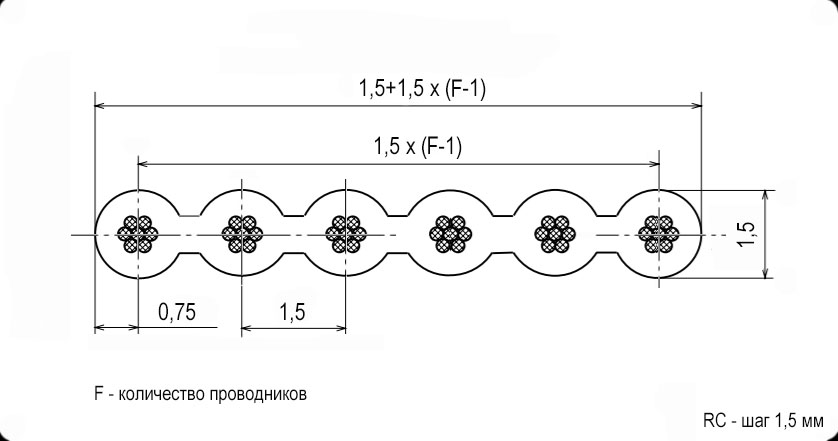

Схема RC-10 Color 24AWG Cu pitch 1.5 mm
Габаритный чертёж и расположение контактов
Условия поставки
Обновлено 05.09.2026- Источник / остаток
- Каталог RU Electronics · 111 усл. кат по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 усл. кат в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Кабель ленточный RUICHI, 10-проводный, шаг 1.5 мм, сечение 24 AWG, жила CU, изоляция PVC, цвет мультиколор – это гибкая печатная плата, применяющаяся для электрического соединения частей устройства со схемой управления, клавиатурами, приводами, дисплеями и мониторами. Поверхность проводников защищена специальным диэлектриком. Область дорожек, предназначенная для монтажа в разъем, покрыта графитом, защищающим серебро от окисления и повышающим устойчивость к истиранию.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20261 усл. кат111111 усл. кат
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарRC-10 Color 24AWG Cu pitch 1.5 mmRUICHIАрт. RU 98391 4 573,80 ₽111 усл. кат по каталогу |  6 451,20 ₽Под заказ Совпадает 3 из 5 сравнимых параметров |  1 357,20 ₽445 усл. кат по каталогу Совпадает 3 из 5 сравнимых параметров |  1 183,20 ₽258 усл. кат по каталогу Совпадает 3 из 5 сравнимых параметров |  1 269,93 ₽114 усл. кат по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Емкость | 40 пФ/ м | 40 пФ/ мСовпадает | 40 пФ/ мСовпадает | 40 пФ/ мСовпадает | 40 пФ/ мСовпадает |
| Высота | не более 1,5 мм | не более 1,7 ммОтличается | 0,87 ммОтличается | 0,87 ммОтличается | 0,85 ммОтличается |
| Ширина | 15,0 ± 0,3 мм | 17,0 ± 0,3 ммОтличается | 20,32 ± 0,3 ммОтличается | 17,78 ± 0,3 ммОтличается | 14,0 ± 0,3 ммОтличается |
| Длина | (бухта) - 30,5 м | (бухта) - 30,5 мСовпадает | (бухта) - 30,5 мСовпадает | (бухта) - 30,5 мСовпадает | (бухта) - 30,5 мСовпадает |
| Диапазон рабочих температур | -20...+80 °С | -20...+80 °ССовпадает | -20...+80 °ССовпадает | -20...+80 °ССовпадает | -20...+80 °ССовпадает |
- 6 451,20 ₽Под заказ
Совпадает 3 из 5 сравнимых параметров
- Емкость
- Текущий40 пФ/ мАналог40 пФ/ мСовпадает
- Высота
- Текущийне более 1,5 ммАналогне более 1,7 ммОтличается
- Ширина
- Текущий15,0 ± 0,3 ммАналог17,0 ± 0,3 ммОтличается
- Длина
- Текущий(бухта) - 30,5 мАналог(бухта) - 30,5 мСовпадает
- Диапазон рабочих температур
- Текущий-20...+80 °САналог-20...+80 °ССовпадает
- 1 357,20 ₽445 усл. кат по каталогу
Совпадает 3 из 5 сравнимых параметров
- Емкость
- Текущий40 пФ/ мАналог40 пФ/ мСовпадает
- Высота
- Текущийне более 1,5 ммАналог0,87 ммОтличается
- Ширина
- Текущий15,0 ± 0,3 ммАналог20,32 ± 0,3 ммОтличается
- Длина
- Текущий(бухта) - 30,5 мАналог(бухта) - 30,5 мСовпадает
- Диапазон рабочих температур
- Текущий-20...+80 °САналог-20...+80 °ССовпадает
- 1 183,20 ₽258 усл. кат по каталогу
Совпадает 3 из 5 сравнимых параметров
- Емкость
- Текущий40 пФ/ мАналог40 пФ/ мСовпадает
- Высота
- Текущийне более 1,5 ммАналог0,87 ммОтличается
- Ширина
- Текущий15,0 ± 0,3 ммАналог17,78 ± 0,3 ммОтличается
- Длина
- Текущий(бухта) - 30,5 мАналог(бухта) - 30,5 мСовпадает
- Диапазон рабочих температур
- Текущий-20...+80 °САналог-20...+80 °ССовпадает
- 1 269,93 ₽114 усл. кат по каталогу
Совпадает 3 из 5 сравнимых параметров
- Емкость
- Текущий40 пФ/ мАналог40 пФ/ мСовпадает
- Высота
- Текущийне более 1,5 ммАналог0,85 ммОтличается
- Ширина
- Текущий15,0 ± 0,3 ммАналог14,0 ± 0,3 ммОтличается
- Длина
- Текущий(бухта) - 30,5 мАналог(бухта) - 30,5 мСовпадает
- Диапазон рабочих температур
- Текущий-20...+80 °САналог-20...+80 °ССовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
