PDF · Datasheet
Datasheet RB160M-40
Технические параметры, размеры и рекомендации производителя
RB160M-40 CTK диод Шоттки
40 В, 1 А, SOD-123
- MPN
- RB160M-40
- Бренд
- CTK
- Артикул RU
- 123322
Основные параметры
- Схема включения диодов
- Одиночный
- Максимальное обратное напряжение (Vrrm), В
- 40
- Максимальный прямой ток, А
- 1
- Прямое падение напряжения (Vf), В
- 0,51
- Ударный прямой ток, А
- 15
- Ток утечки, мА
- 0,03
89 200 шт в наличии1,52 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное обратное напряжение (Vrrm), В
- 40
- Максимальный прямой ток, А
- 1
- Прямое падение напряжения (Vf), В
- 0,51
- Ударный прямой ток, А
- 15
- Ток утечки, мА
- 0,03
Монтаж и корпус
- Корпус
- SOD-123
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Диапазон рабочих температур
- -40...+125 °С
Упаковка и вес
- Вес брутто
- 0.04
- Упаковка
- 3000
Другие параметры
- Схема включения диодов
- Одиночный

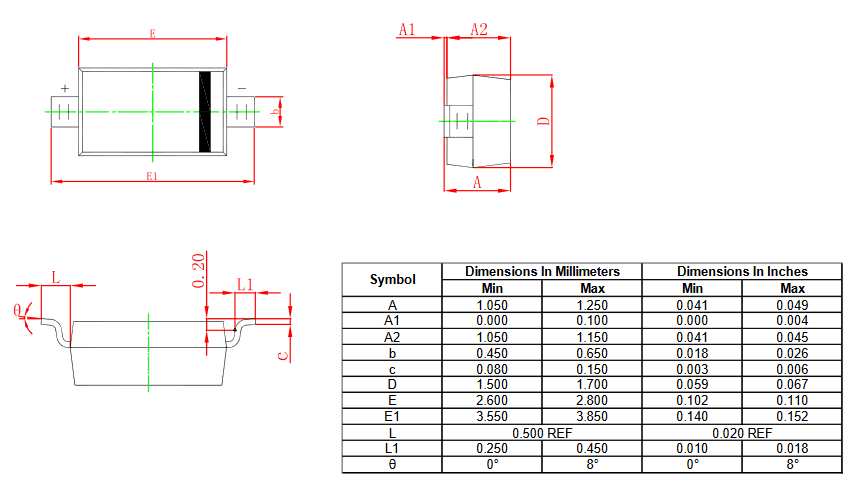

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 89 200 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 400 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
RB160M-40 диод Шоттки для поверхностного монтажа в корпусе SOD-123. Максимальное обратное напряжение 40 В, максимальный прямой ток 1 А. Падение напряжения 0.5 В. Ток утечки 30 мкА.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024400 шт52 000 шт
20243 000 шт2987 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарRB160M-40CTKАрт. RU 123322 1,52 ₽89 200 шт по каталогу |  1,74 ₽28 600 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1,21 ₽23 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  0,98 ₽27 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  0,83 ₽40 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема включения диодов | Одиночный | ОдиночныйСовпадает | ОдиночныйСовпадает | ОдиночныйСовпадает | ОдиночныйСовпадает |
| Корпус | SOD-123 | DO-214AC (SMA)Отличается | DO-214AC (SMA)Отличается | SOD-123Совпадает | SOD-123Совпадает |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Максимальное обратное напряжение (Vrrm), В | 40 | 40Совпадает | 40Совпадает | 40Совпадает | 40Совпадает |
| Максимальный прямой ток, А | 1 | 1Совпадает | 1Совпадает | 0,5Отличается | 0,5Отличается |
- 1,74 ₽28 600 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-123АналогDO-214AC (SMA)Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий40Аналог40Совпадает
- Максимальный прямой ток, А
- Текущий1Аналог1Совпадает
- 1,21 ₽23 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-123АналогDO-214AC (SMA)Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий40Аналог40Совпадает
- Максимальный прямой ток, А
- Текущий1Аналог1Совпадает
- 0,98 ₽27 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-123АналогSOD-123Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий40Аналог40Совпадает
- Максимальный прямой ток, А
- Текущий1Аналог0,5Отличается
- 0,83 ₽40 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-123АналогSOD-123Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий40Аналог40Совпадает
- Максимальный прямой ток, А
- Текущий1Аналог0,5Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
