Datasheet PLLD1.27-2x40R шаг 1.27 мм
Технические параметры, размеры и рекомендации производителя

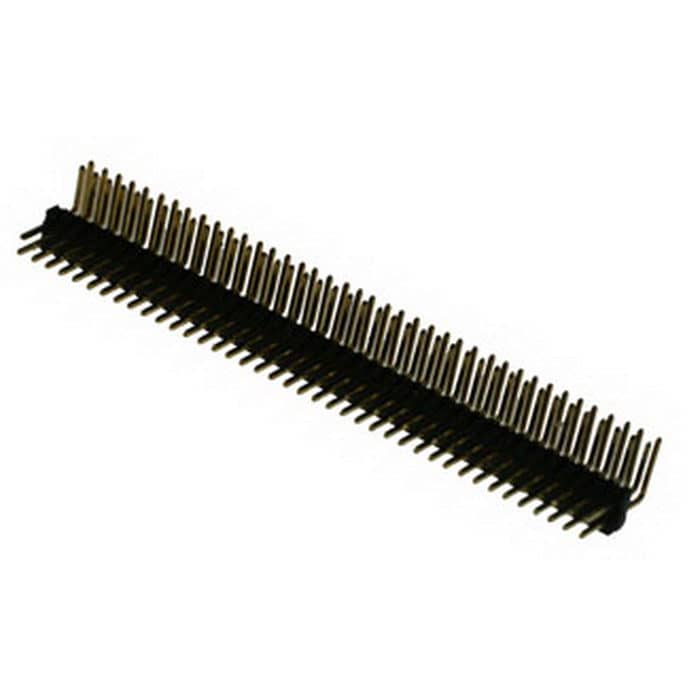

Штырь для плат 1.27 мм RUICHI PLLD1.27-2x40R шаг 1.27 мм
80 контактов
Товар подлежит обязательной маркировке- MPN
- PLLD1.27-2x40R шаг 1.27 мм
- Бренд
- Ruichi
- Артикул RU
- 55128
Основные параметры
- Номинальный ток
- 1 А
- Высота
- полная - 8,3 мм
- Ширина
- 50,8 мм
- Глубина
- 3,4 (корпус) мм
- Контактное сопротивление, не более
- 30 (при 100 мА DC) мОм
- Дополнительно
- ОФОРМЛЕНИЕ КАРТОЧКИ
720 шт в наличии33,44 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 1 А
- Контактное сопротивление, не более
- 30 (при 100 мА DC) мОм
- Сопротивление изоляции, не менее
- 1000 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- 500 (50 Гц, 1 мин.) В
Монтаж и корпус
- Высота
- полная - 8,3 мм
- Ширина
- 50,8 мм
- Глубина
- 3,4 (корпус) мм
- Способ монтажа
- DIP монтаж в плату
- Количество контактов
- 2х40=80 с шагом 1,27 мм
- Материал
- корпус: GF Nilon-6T (UL-94V-0); контакты - латунь
Условия эксплуатации
- Диапазон рабочих температур
- -55 ...+105 °С
Упаковка и вес
- Вес брутто
- 2.07
- Транспортная упаковка: размер/кол-во
- 28.5*21*19/2000
Другие параметры
- Дополнительно
- ОФОРМЛЕНИЕ КАРТОЧКИ
- Тип разъёма
- M - вилка угловая

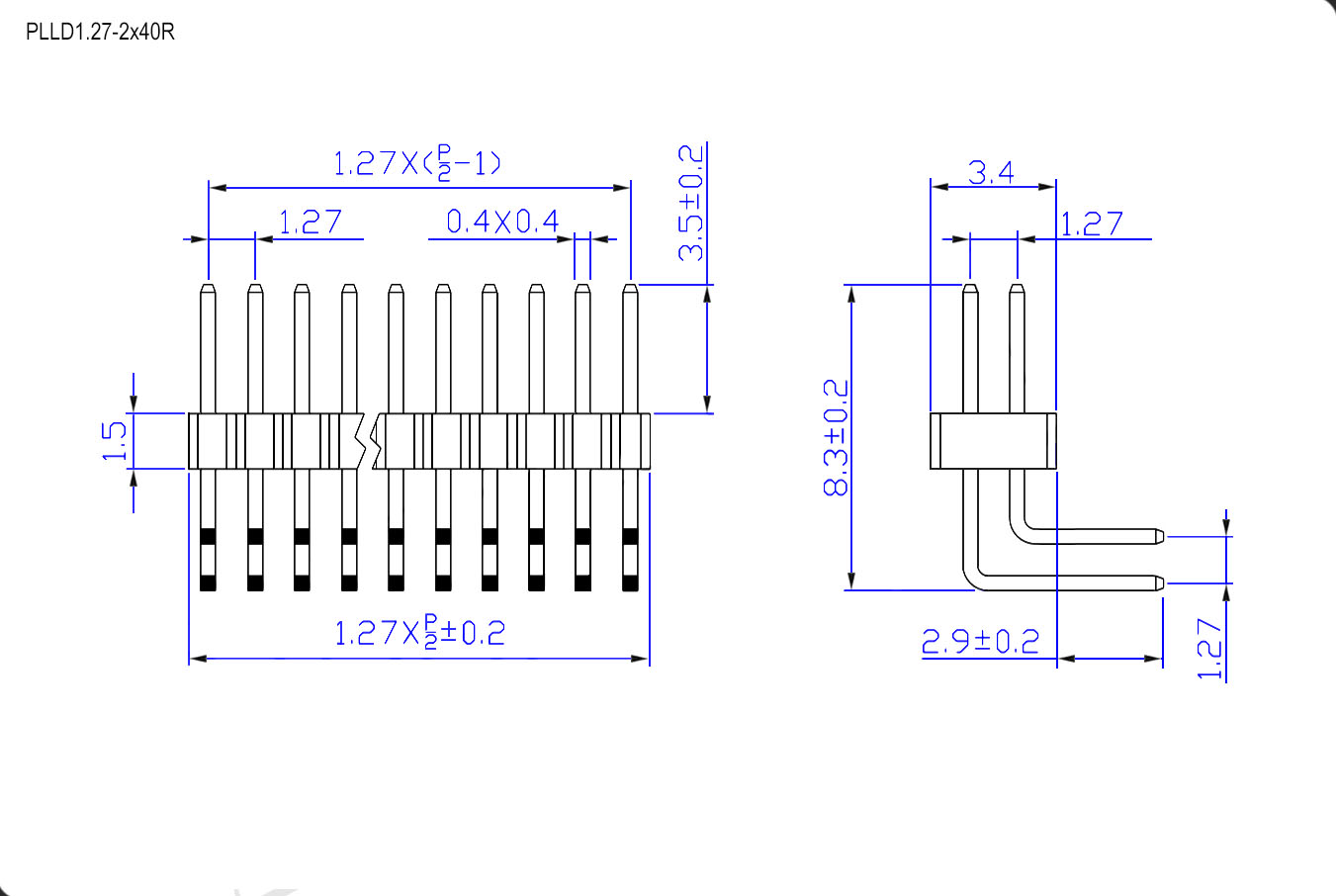

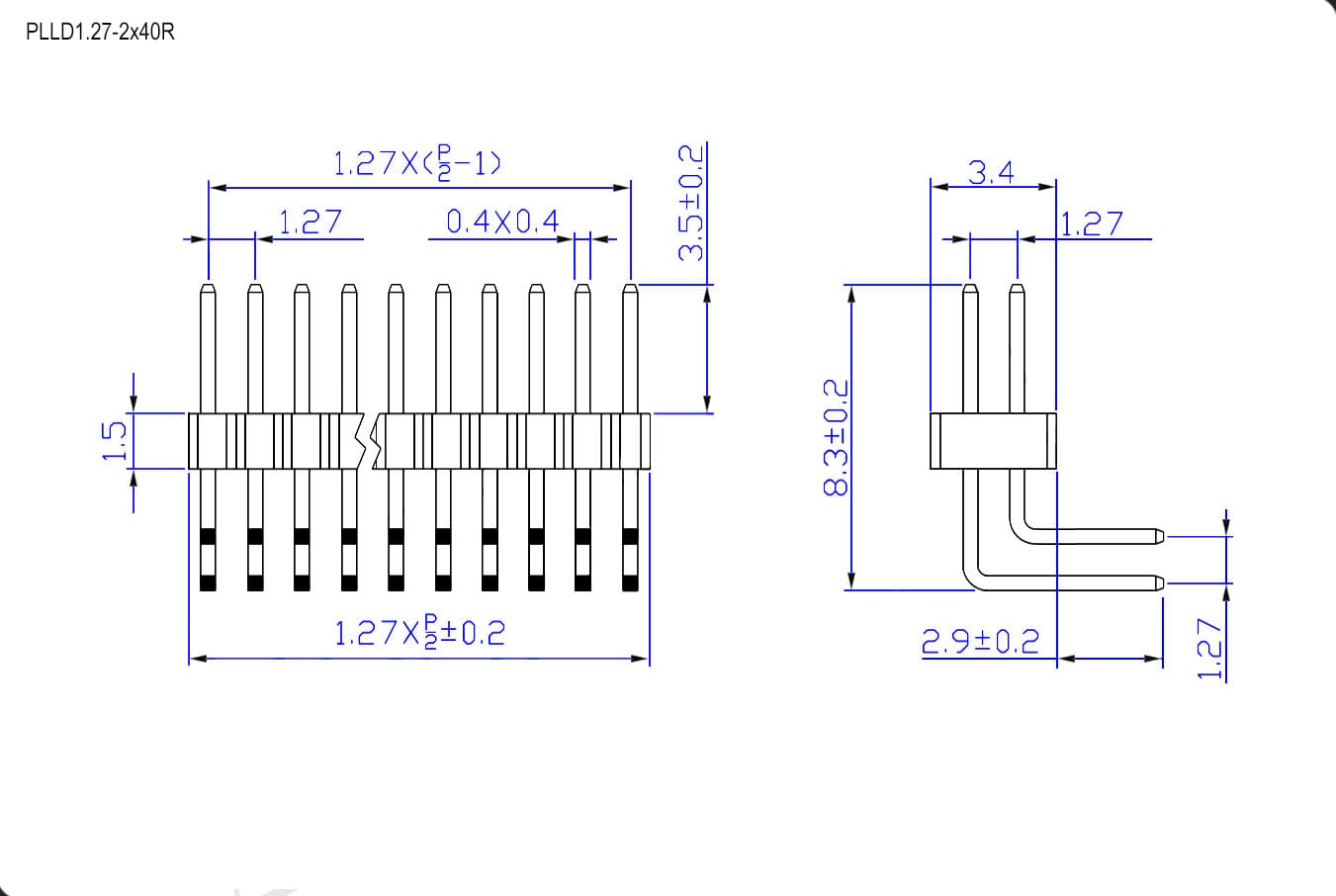

Документация и схема
Условия поставки
Обновлено 02.09.2026- Источник / остаток
- Каталог RU Electronics · 720 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 100 шт · только целая упаковка
- Фасовка
- 20 / 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
Штырь для пайки на плату, шаг 1.27мм, поверхностный монтаж. Изделие изготовлено из полимера, который усиленный стекловолокном. Контакты изготовлены из фосфористой бронзы, которые покрытые гальваническим золотом/оловом.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202420 шт120 шт
2024100 шт7700 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPLLD1.27-2x40R шаг 1.27 ммRUICHIАрт. RU 55128 33,44 ₽720 шт по каталогу |  43,07 ₽1 600 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  36,59 ₽2 025 шт по каталогу Совпадает 1 из 2 сравнимых параметров |  5,42 ₽153 шт по каталогу Недостаточно данных для оценки совместимости |  5,00 ₽2 400 шт по каталогу Недостаточно данных для оценки совместимости |
|---|---|---|---|---|---|
| Тип разъёма | M - вилка угловая | M - вилка угловая двусторонняя серии PLLD, чернаяОтличается | M - вилкаОтличается | —Нет данных | —Нет данных |
| Способ монтажа | DIP монтаж в плату | SMD монтаж на платуОтличается | —Нет данных | —Нет данных | —Нет данных |
| Количество контактов | 2х40=80 с шагом 1,27 мм | 2х40=80 с шагом 1,27 ммСовпадает | —Нет данных | —Нет данных | —Нет данных |
| Номинальный ток | 1 А | 1 АСовпадает | 1 АСовпадает | —Нет данных | —Нет данных |
| Контактное сопротивление, не более | 30 (при 100 мА DC) мОм | 30 (при 100 мА DC) мОмСовпадает | —Нет данных | —Нет данных | —Нет данных |
- 43,07 ₽1 600 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийM - вилка угловаяАналогM - вилка угловая двусторонняя серии PLLD, чернаяОтличается
- Способ монтажа
- ТекущийDIP монтаж в платуАналогSMD монтаж на платуОтличается
- Количество контактов
- Текущий2х40=80 с шагом 1,27 ммАналог2х40=80 с шагом 1,27 ммСовпадает
- Номинальный ток
- Текущий1 ААналог1 АСовпадает
- Контактное сопротивление, не более
- Текущий30 (при 100 мА DC) мОмАналог30 (при 100 мА DC) мОмСовпадает
- 36,59 ₽2 025 шт по каталогу
Совпадает 1 из 2 сравнимых параметров
- Тип разъёма
- ТекущийM - вилка угловаяАналогM - вилкаОтличается
- Способ монтажа
- ТекущийDIP монтаж в платуАналог—Нет данных
- Количество контактов
- Текущий2х40=80 с шагом 1,27 ммАналог—Нет данных
- Номинальный ток
- Текущий1 ААналог1 АСовпадает
- Контактное сопротивление, не более
- Текущий30 (при 100 мА DC) мОмАналог—Нет данных
- 5,42 ₽153 шт по каталогу
Недостаточно данных для оценки совместимости
- Тип разъёма
- ТекущийM - вилка угловаяАналог—Нет данных
- Способ монтажа
- ТекущийDIP монтаж в платуАналог—Нет данных
- Количество контактов
- Текущий2х40=80 с шагом 1,27 ммАналог—Нет данных
- Номинальный ток
- Текущий1 ААналог—Нет данных
- Контактное сопротивление, не более
- Текущий30 (при 100 мА DC) мОмАналог—Нет данных
- 5,00 ₽2 400 шт по каталогу
Недостаточно данных для оценки совместимости
- Тип разъёма
- ТекущийM - вилка угловаяАналог—Нет данных
- Способ монтажа
- ТекущийDIP монтаж в платуАналог—Нет данных
- Количество контактов
- Текущий2х40=80 с шагом 1,27 ммАналог—Нет данных
- Номинальный ток
- Текущий1 ААналог—Нет данных
- Контактное сопротивление, не более
- Текущий30 (при 100 мА DC) мОмАналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
