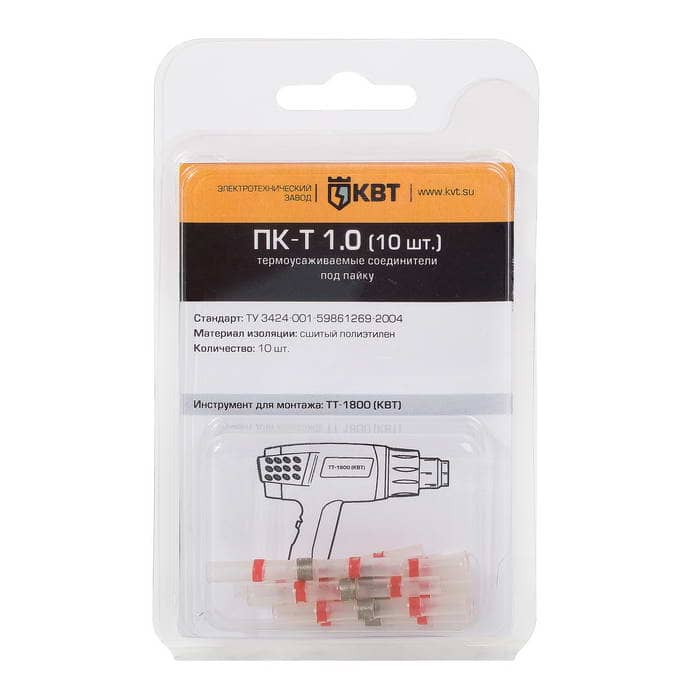

Термоусаживаемые соединители под пайку КВТ ПК-Т 1.0

до 690 В, под пайку, 10 шт в упаковке

Товар подлежит обязательной маркировке
MPN
ПК-Т 1.0 (10шт.)
Бренд
КВТ
Артикул RU
115777

Основные параметры

Рабочее напряжение
до 0,69 кВ
Особенности конструкции
Герметичность
Класс гибкости
2, 3, 4, 5, 6
Материал жилы
медь
Материал контактной части
медь
Сечение жилы
0,5; 0,75; 1 мм
Все характеристики
Документация
2 упак в наличии397,66 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

10 параметров из источника

Электрические параметры

Рабочее напряжение
до 0,69 кВ

Монтаж и корпус

Материал жилы
медь
Материал контактной части
медь
Технология монтажа
термоусадка, пайка

Условия эксплуатации

Температурная стойкость изоляции
125 °С

Другие параметры

Особенности конструкции
Герметичность
Класс гибкости
2, 3, 4, 5, 6
Сечение жилы
0,5; 0,75; 1 мм
Цвет изоляции
Красный
Тип
гильза соединительная

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

Миниатюра: Схема ПК-Т 1.0 (10шт.)
IMAGE · Схема

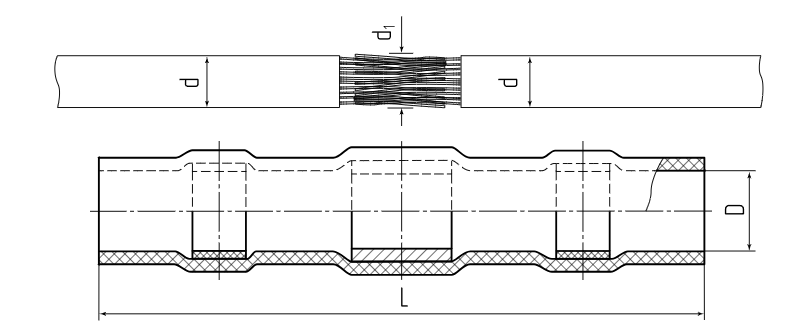

Схема ПК-Т 1.0 (10шт.)

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 29.08.2026
Источник / остаток
Каталог RU Electronics · 2 упак по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
2 упак · только целая упаковка
Фасовка
2 упак в упаковке
Date code / партия
Год / маркировка: 2022

Описание

Предназначены для паяного соединения встык многопроволочных медных проводов. Не требуют использования канифоли для монтажа Материал изоляции: сшитый полиэтилен. Не содержит галогенов Термостойкость изоляции: 125 °C Максимальное напряжение: 690 В Особенности конструкции: в центре соединителя расположено кольцо низкотемпературного припоя по краям соединителя на внутренней поверхности термоусаживаемой трубки интегрированы цветные пояски термоплавкого клея, обеспечивающие полную герметичность соединения после усадки Прозрачная изоляция обеспечивает визуальный контроль в процессе монтажа Цвет поясков термоплавкого клея помогает идентифицировать размеры Порядок монтажа: разместите соединитель на одном из проводов, сдвинув его в сторону от предварительно зачищенных концов жил распушите отдельные проводники и соедините концы жил встык таким образом, чтобы концы проводников заходили друг в друга обожмите руками выступающие проводники, сформировав место стыка сдвиньте соединитель на место контакта таким образом, чтобы поясок припоя располагался по центру соединяемых зачищенных жил используя бутановую горелку или высокотемпературный фен, равномерно прогрейте припой со всех сторон до его расплавления дайте изделию остыть Инструмент для монтажа: высокотемпературный фен

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20222 упак12 упак

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарПК-Т 1.0 (10шт.)КВТАрт. RU 115777
397,66 ₽2 упак по каталогу
Параметрический вариантКВТПК-Т 2.5 (10шт.)Арт. RU 115778
448,31 ₽2 упак по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантКВТПК-Т 0.34Арт. RU 115773
18,97 ₽100 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантКВТГСИ-Т 1.5 (20шт.)Арт. RU 115800
453,17 ₽3 упак по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантКВТГСИ-Т 1.5Арт. RU 115797
10,30 ₽100 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Технология монтажатермоусадка, пайкатермоусадка, пайкаСовпадаеттермоусадка, пайкаСовпадаетопрессовкаОтличаетсяопрессовкаОтличается
Материал контактной частимедьмедьСовпадаетмедьСовпадаетмедьСовпадаетмедьСовпадает
Рабочее напряжениедо 0,69 кВдо 0,69 кВСовпадаетдо 0,69 кВСовпадаетдо 0,69 кВСовпадаетдо 0,69 кВСовпадает
Сечение жилы0,5; 0,75; 1 мм1,5; 2,5 ммОтличается0,25; 0,34 ммОтличается0,5; 0,75; 1,0; 1,5 ммОтличается0,5; 0,75; 1,0; 1,5 ммОтличается
Температурная стойкость изоляции125 °С125 °ССовпадает125 °ССовпадает—Нет данных—Нет данных
  • Параметрический вариантКВТПК-Т 2.5 (10шт.)Арт. RU 115778
    448,31 ₽2 упак по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Технология монтажа
    Текущийтермоусадка, пайкаАналогтермоусадка, пайкаСовпадает
    Материал контактной части
    ТекущиймедьАналогмедьСовпадает
    Рабочее напряжение
    Текущийдо 0,69 кВАналогдо 0,69 кВСовпадает
    Сечение жилы
    Текущий0,5; 0,75; 1 ммАналог1,5; 2,5 ммОтличается
    Температурная стойкость изоляции
    Текущий125 °САналог125 °ССовпадает
    Открыть товар
  • Параметрический вариантКВТПК-Т 0.34Арт. RU 115773
    18,97 ₽100 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Технология монтажа
    Текущийтермоусадка, пайкаАналогтермоусадка, пайкаСовпадает
    Материал контактной части
    ТекущиймедьАналогмедьСовпадает
    Рабочее напряжение
    Текущийдо 0,69 кВАналогдо 0,69 кВСовпадает
    Сечение жилы
    Текущий0,5; 0,75; 1 ммАналог0,25; 0,34 ммОтличается
    Температурная стойкость изоляции
    Текущий125 °САналог125 °ССовпадает
    Открыть товар
  • Параметрический вариантКВТГСИ-Т 1.5 (20шт.)Арт. RU 115800
    453,17 ₽3 упак по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Технология монтажа
    Текущийтермоусадка, пайкаАналогопрессовкаОтличается
    Материал контактной части
    ТекущиймедьАналогмедьСовпадает
    Рабочее напряжение
    Текущийдо 0,69 кВАналогдо 0,69 кВСовпадает
    Сечение жилы
    Текущий0,5; 0,75; 1 ммАналог0,5; 0,75; 1,0; 1,5 ммОтличается
    Температурная стойкость изоляции
    Текущий125 °САналог—Нет данных
    Открыть товар
  • Параметрический вариантКВТГСИ-Т 1.5Арт. RU 115797
    10,30 ₽100 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Технология монтажа
    Текущийтермоусадка, пайкаАналогопрессовкаОтличается
    Материал контактной части
    ТекущиймедьАналогмедьСовпадает
    Рабочее напряжение
    Текущийдо 0,69 кВАналогдо 0,69 кВСовпадает
    Сечение жилы
    Текущий0,5; 0,75; 1 ммАналог0,5; 0,75; 1,0; 1,5 ммОтличается
    Температурная стойкость изоляции
    Текущий125 °САналог—Нет данных
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
