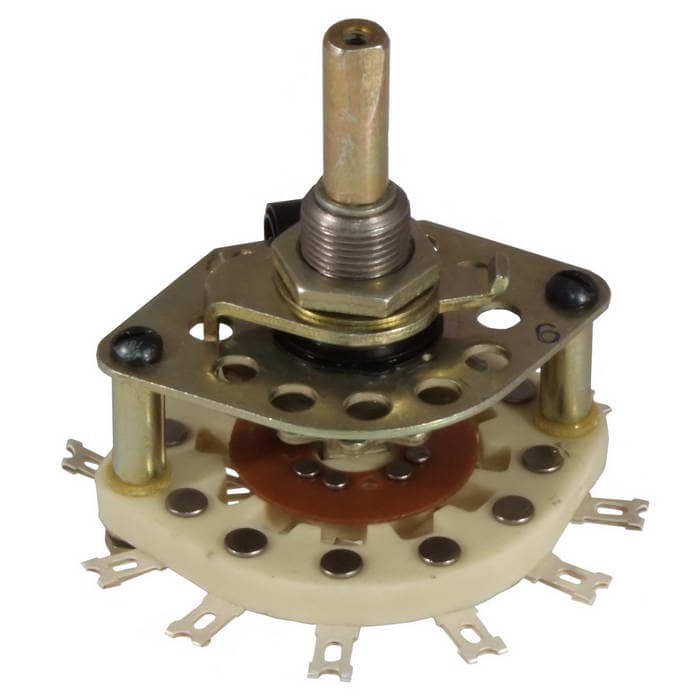

Галетный переключатель ПГК 2П4Н

Кузбассрадио, 2 рабочих положения, 4 направления, до 350 В, до 3 А

MPN
ПГК 2П4Н
Артикул RU
33256

Основные параметры

Количество положений
2
Ток
0,0001 – 3 А
Количество направлений
4
Сопротивление изоляции, не менее
5000 МОм
Напряжение
0,005 – 350 В
Электрическая прочность изоляции
1500 В
Все характеристики
Документация
21 шт в наличии1 213,86 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

11 параметров из источника

Электрические параметры

Ток
0,0001 – 3 А
Сопротивление изоляции, не менее
5000 МОм
Напряжение
0,005 – 350 В
Сопротивление контактов, не более
0,02 Ом
Максимальная коммутируемая мощность
70 Вт

Упаковка и вес

Вес
61 г

Другие параметры

Количество положений
2
Количество направлений
4
Электрическая прочность изоляции
1500 В
Количество
плат: 1
Момент переключения
0,39 – 1,17 Н·м

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet ПГК 2П4Н

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема ПГК 2П4Н
IMAGE · Схема

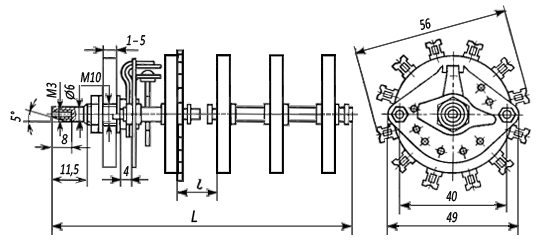

Схема ПГК 2П4Н

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 11.08.2026
Источник / остаток
Каталог RU Electronics · 21 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
1 шт в упаковке
Date code / партия
Год / маркировка: 2024
Документация
Datasheet: 1

Описание

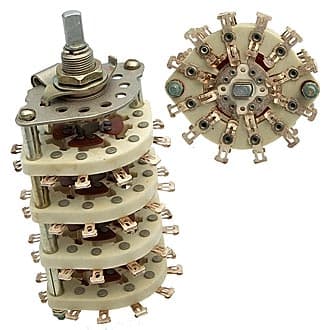

Переключатели галетные поворотные с керамическими и гетинаксовыми платами, предназначены для работы в высокочастотных и низкочастотных цепях постоянного и переменного токов в радиоэлектронной аппаратуре. Изготавливаются в климатических исполнениях: ПГК - всеклиматическое и для умеренного и холодного климата. ПГГ - для умеренного и холодного климата ПГК имеют от 1 до 4 плат и обеспечивают от 2 до 11 рабочих положений, от 1 до 16 на- правлений ПГГ имеют от 1 до 5 плат и обеспечивают от 2 до 11 рабочих положений, от 1 до 20 на- правлений.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20241 шт2121 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарПГК 2П4НКУЗБАССРАДИОАрт. RU 33256
1 213,86 ₽21 шт по каталогу
Параметрический вариантБренд не указанПГК 2П 16Н-К13Арт. RU 52903
355,83 ₽55 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантБренд не указанПГ2- 5 12П1Н (200*г)Арт. RU 105561
1 409,10 ₽10 шт по каталогу

Совпадает 1 из 5 сравнимых параметров

Параметрический вариантБренд не указанП2Г3 8П3НАрт. RU 100417
1 596,97 ₽2 шт по каталогу

Совпадает 1 из 5 сравнимых параметров

Параметрический вариантКУЗБАССРАДИОПГК-2П8Н-6Арт. RU 119339
1 261,15 ₽7 шт по каталогу

Недостаточно данных для оценки совместимости

Напряжение0,005 – 350 В0,005 – 350 ВСовпадает0,01 – 130 ВОтличается30 – 220 ВОтличается—Нет данных
Сопротивление изоляции, не менее5000 МОм5000 МОмСовпадает1000 МОмОтличается1000 МОмОтличается—Нет данных
Сопротивление контактов, не более0,02 Ом0,02 ОмСовпадает0,02 ОмСовпадает0,02 ОмСовпадает—Нет данных
Ток0,0001 – 3 А0,0001 – 3 АСовпадает1×10^-4 – 0,5 АОтличается0,05 – 2 АОтличается—Нет данных
Момент переключения0,39 – 1,17 Н·м0,39 – 1,17 Н·мСовпадает0,04 – 0,29 Н·мОтличается0,25 – 1,1 Н·мОтличается—Нет данных
  • Параметрический вариантБренд не указанПГК 2П 16Н-К13Арт. RU 52903
    355,83 ₽55 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Напряжение
    Текущий0,005 – 350 ВАналог0,005 – 350 ВСовпадает
    Сопротивление изоляции, не менее
    Текущий5000 МОмАналог5000 МОмСовпадает
    Сопротивление контактов, не более
    Текущий0,02 ОмАналог0,02 ОмСовпадает
    Ток
    Текущий0,0001 – 3 ААналог0,0001 – 3 АСовпадает
    Момент переключения
    Текущий0,39 – 1,17 Н·мАналог0,39 – 1,17 Н·мСовпадает
    Открыть товар
  • Параметрический вариантБренд не указанПГ2- 5 12П1Н (200*г)Арт. RU 105561
    1 409,10 ₽10 шт по каталогу

    Совпадает 1 из 5 сравнимых параметров

    Напряжение
    Текущий0,005 – 350 ВАналог0,01 – 130 ВОтличается
    Сопротивление изоляции, не менее
    Текущий5000 МОмАналог1000 МОмОтличается
    Сопротивление контактов, не более
    Текущий0,02 ОмАналог0,02 ОмСовпадает
    Ток
    Текущий0,0001 – 3 ААналог1×10^-4 – 0,5 АОтличается
    Момент переключения
    Текущий0,39 – 1,17 Н·мАналог0,04 – 0,29 Н·мОтличается
    Открыть товар
  • Параметрический вариантБренд не указанП2Г3 8П3НАрт. RU 100417
    1 596,97 ₽2 шт по каталогу

    Совпадает 1 из 5 сравнимых параметров

    Напряжение
    Текущий0,005 – 350 ВАналог30 – 220 ВОтличается
    Сопротивление изоляции, не менее
    Текущий5000 МОмАналог1000 МОмОтличается
    Сопротивление контактов, не более
    Текущий0,02 ОмАналог0,02 ОмСовпадает
    Ток
    Текущий0,0001 – 3 ААналог0,05 – 2 АОтличается
    Момент переключения
    Текущий0,39 – 1,17 Н·мАналог0,25 – 1,1 Н·мОтличается
    Открыть товар
  • Параметрический вариантКУЗБАССРАДИОПГК-2П8Н-6Арт. RU 119339
    1 261,15 ₽7 шт по каталогу

    Недостаточно данных для оценки совместимости

    Напряжение
    Текущий0,005 – 350 ВАналог—Нет данных
    Сопротивление изоляции, не менее
    Текущий5000 МОмАналог—Нет данных
    Сопротивление контактов, не более
    Текущий0,02 ОмАналог—Нет данных
    Ток
    Текущий0,0001 – 3 ААналог—Нет данных
    Момент переключения
    Текущий0,39 – 1,17 Н·мАналог—Нет данных
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
