Энкодер инкрементальный двухканальный RUICHI PEC12R
SPST NO, 5 В, 10 мА, разрешение 24/24, длина вала 19 мм, монтаж на плату вертикально, пластик
- MPN
- PEC12R 24/24 20mm
- Бренд
- Ruichi
- Артикул RU
- 113288
Основные параметры
- Номинальное напряжение, В
- 5
- Тип переключателя
- SPST NO - контакт нормально разомкнут
- Наименование
- Энкодер инкрементальный двухканальный серии PEC12R
- Максимальный ток
- 0,5...5 мА/ канал; общий вывод - 0,5...10 мА
- Назначение
- для определения скорости и направления вращения; угла поворота; прим. в качестве ручки управления
- Тип вала
- с лыской F - 12 мм; диаметр - 6 мм; длина L - 19 мм; материал - пластик
Под заказ31,01 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальный ток
- 0,5...5 мА/ канал; общий вывод - 0,5...10 мА
- Номинальное напряжение, В
- 5
Монтаж и корпус
- Способ монтажа
- монтаж на плату, положение вертикальное
- Глубина, мм
- 13,2 (корпус)
- Ширина, мм
- 12,5 (корпус)
- Высота, мм
- 25 (без корпуса)
Условия эксплуатации
- Относительная влажность, %
- 25...85
- Срок службы, циклов
- 30000
- Диапазон рабочих температур, °C
- -10...+70
Упаковка и вес
- Вес брутто
- 3.40
- Транспортная упаковка: размер/кол-во
- 32*31*36/1500
Другие параметры
- Тип переключателя
- SPST NO - контакт нормально разомкнут
- Наименование
- Энкодер инкрементальный двухканальный серии PEC12R
- Назначение
- для определения скорости и направления вращения; угла поворота; прим. в качестве ручки управления
- Тип вала
- с лыской F - 12 мм; диаметр - 6 мм; длина L - 19 мм; материал - пластик
- Разрешение
- 24 щелчка, 24 импульса (24 PPR)
- Угол поворота, °
- 360
- Скорость вращения, об./мин.
- 100 (max)
- Посадочное отверстие, мм
- Ф7

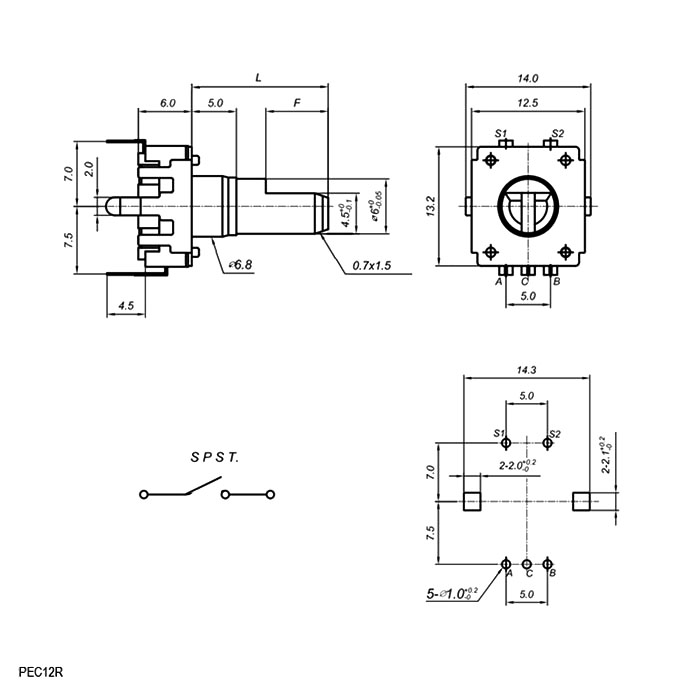

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 03.09.2026- Источник / остаток
- Каталог RU Electronics · 1 500 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 100 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet отсутствует — можно запросить
Описание
Энкодер инкрементальный двухканальный RUICHI PEC12R, SPST NO, 5 В, 10 мА, разрешение 24/24, длина вала 19 мм, монтаж на плату вертикально, пластик - это устройство, предназначенное для преобразования угла поворота вращающегося объекта (вала) в цифровые или аналоговые сигналы, позволяющие определить угол его поворота.
