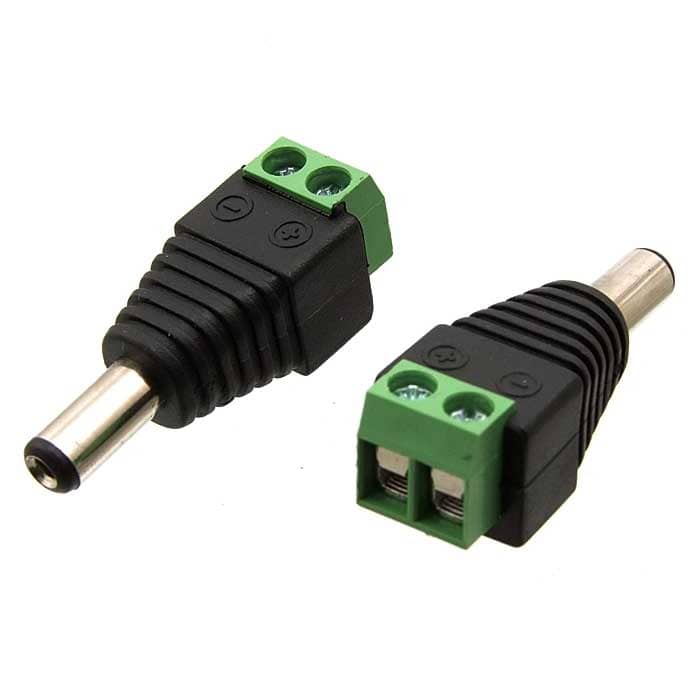

Разъём питания штырьковый RUICHI PDC-MS

с клеммной колодкой

Товар подлежит обязательной маркировке
MPN
PDC-MS
Бренд
Ruichi
Артикул RU
87132

Основные параметры

Номинальное напряжение, В
5... 24 (DC)
Высота
13 мм
Ширина
14 мм
Глубина
38 мм
Характеристика
коннектора - Ф внешний / внутренний - 5,5/ 2,1 мм
Сечение кабеля
14-26 AWG
Все характеристики
Документация
Под заказ12,57 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

12 параметров из источника

Электрические параметры

Максимальный ток, А
2
Контактное сопротивление, мОм, не более
20
Номинальное напряжение, В
5... 24 (DC)

Монтаж и корпус

Высота
13 мм
Ширина
14 мм
Глубина
38 мм
Материал корпуса
PVC

Условия эксплуатации

Диапазон рабочих температур, °C
-15...+50

Упаковка и вес

Вес брутто
6.28
Транспортная упаковка: размер/кол-во
42*28*18.5/2000

Другие параметры

Характеристика
коннектора - Ф внешний / внутренний - 5,5/ 2,1 мм
Сечение кабеля
14-26 AWG

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

Миниатюра: Схема PDC-MS
IMAGE · Схема

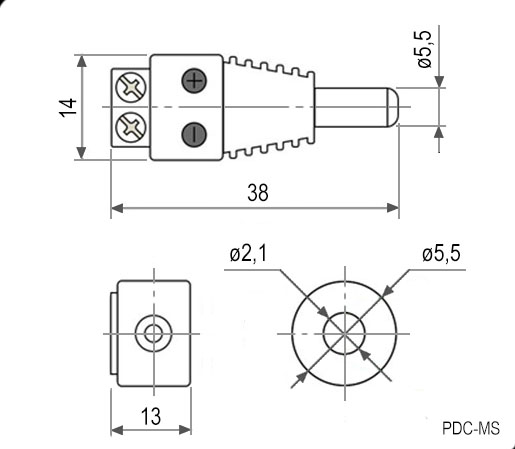

Схема PDC-MS

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 16.10.2026
Источник / остаток
Каталог RU Electronics · 6 000 шт ожидается
Lead time
Уточняется при подтверждении
MOQ
Уточняется при подтверждении
Кратность заказа
50 шт · только целая упаковка
Фасовка
50 шт в упаковке
Date code / партия
Год / маркировка партии не указаны

Описание

Разъем питания штырьковый используется для подключения выносных блоков питания к различным устройствам: электронные медицинские приборы, настольные вентиляторы и лампы, зарядные устройства, портативные акустические системы. В сборе такой разъем состоит из штекера и гнезда. Непосредственно штекер включает в себя две части: пластмассовый корпус и цилиндрический контакт с парой выводов для припаивания провода, идущего от блока питания. Выводы для крепления провода могут быть выполнены не только под пайку, но и в виде клеммной колодки.

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарPDC-MSRUICHIАрт. RU 87132
12,57 ₽Под заказ
Параметрический вариантRUICHIPDC-FSАрт. RU 87131
20,96 ₽800 шт по каталогу

Совпадает 4 из 4 сравнимых параметров

Параметрический вариантRUICHIJR-52 DC 5.5 * 2.5Арт. RU 96155
22,70 ₽1 650 шт по каталогу

Совпадает 3 из 4 сравнимых параметров

Параметрический вариантRUICHITC-025 2.0mmАрт. RU 107111
17,42 ₽24 700 шт ожидается по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIBH2-26(IDC2-26MS)pitch 2.00 mmАрт. RU 55031
13,85 ₽2 300 шт по каталогу

Совпадает 1 из 3 сравнимых параметров

Материал корпусаPVCPVCСовпадаетPVC + PA66 UL94V-0ОтличаетсяметаллОтличаетсяPBT армированный (UL 94 V-0)Отличается
Контактное сопротивление, мОм, не более2020Совпадает—Нет данных20Совпадает20Совпадает
Номинальное напряжение, В5... 24 (DC)5... 24 (DC)Совпадает5... 24 (DC)Совпадает5... 24 (DC)Совпадает—Нет данных
Максимальный ток, А2—Нет данных2Совпадает2Совпадает—Нет данных
Диапазон рабочих температур, °C-15...+50-15...+50Совпадает-15...+50Совпадает-35...+85Отличается0...+85Отличается
  • Параметрический вариантRUICHIPDC-FSАрт. RU 87131
    20,96 ₽800 шт по каталогу

    Совпадает 4 из 4 сравнимых параметров

    Материал корпуса
    ТекущийPVCАналогPVCСовпадает
    Контактное сопротивление, мОм, не более
    Текущий20Аналог20Совпадает
    Номинальное напряжение, В
    Текущий5... 24 (DC)Аналог5... 24 (DC)Совпадает
    Максимальный ток, А
    Текущий2Аналог—Нет данных
    Диапазон рабочих температур, °C
    Текущий-15...+50Аналог-15...+50Совпадает
    Открыть товар
  • Параметрический вариантRUICHIJR-52 DC 5.5 * 2.5Арт. RU 96155
    22,70 ₽1 650 шт по каталогу

    Совпадает 3 из 4 сравнимых параметров

    Материал корпуса
    ТекущийPVCАналогPVC + PA66 UL94V-0Отличается
    Контактное сопротивление, мОм, не более
    Текущий20Аналог—Нет данных
    Номинальное напряжение, В
    Текущий5... 24 (DC)Аналог5... 24 (DC)Совпадает
    Максимальный ток, А
    Текущий2Аналог2Совпадает
    Диапазон рабочих температур, °C
    Текущий-15...+50Аналог-15...+50Совпадает
    Открыть товар
  • Параметрический вариантRUICHITC-025 2.0mmАрт. RU 107111
    17,42 ₽24 700 шт ожидается по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Материал корпуса
    ТекущийPVCАналогметаллОтличается
    Контактное сопротивление, мОм, не более
    Текущий20Аналог20Совпадает
    Номинальное напряжение, В
    Текущий5... 24 (DC)Аналог5... 24 (DC)Совпадает
    Максимальный ток, А
    Текущий2Аналог2Совпадает
    Диапазон рабочих температур, °C
    Текущий-15...+50Аналог-35...+85Отличается
    Открыть товар
  • Параметрический вариантRUICHIBH2-26(IDC2-26MS)pitch 2.00 mmАрт. RU 55031
    13,85 ₽2 300 шт по каталогу

    Совпадает 1 из 3 сравнимых параметров

    Материал корпуса
    ТекущийPVCАналогPBT армированный (UL 94 V-0)Отличается
    Контактное сопротивление, мОм, не более
    Текущий20Аналог20Совпадает
    Номинальное напряжение, В
    Текущий5... 24 (DC)Аналог—Нет данных
    Максимальный ток, А
    Текущий2Аналог—Нет данных
    Диапазон рабочих температур, °C
    Текущий-15...+50Аналог0...+85Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
