Datasheet PCB P02 2G/3G/4G LTE IPEX-1 10cm
Технические параметры, размеры и рекомендации производителя
Антенны GSM/GPRS/3G/4G/5G

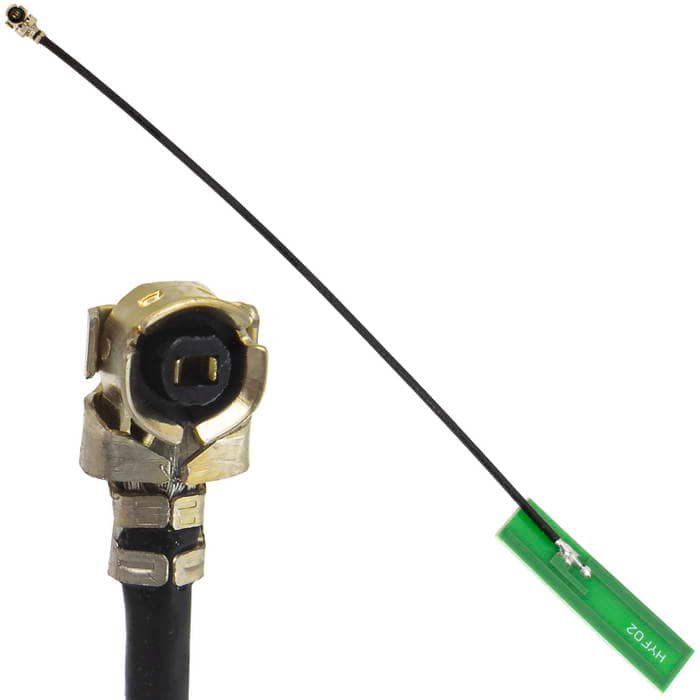

Внутренняя малогабаритная GSM-антенна RUICHI PCB P02 2G/3G/4G LTE с IPEX-1 разъёмом, RG1.13, длина кабеля 100 мм, клеевой монтаж, 28x13 мм, 3 дБи усиление, 900-2600 МГц, зеленая
Внутренняя малогабаритная GSM-антенна RUICHI PCB P02 2G/3G/4G LTE с IPEX-1 разъёмом, RG1.13, длина кабеля 100 мм, клеевой монтаж, 28x13 мм, 3 дБи усиление, 900-2600 МГц, зеленая
- MPN
- PCB P02 2G/3G/4G LTE IPEX-1 10cm
- Бренд
- Ruichi
- Артикул RU
- 123655
- Каталог обновлён
- 30.07.2026
- Источник / остаток
- Каталог RU Electronics · 600 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Под заказ43,43 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Вес брутто
- 1.18
- Транспортная упаковка: размер/кол-во
- 28.5*21*19/600
- Тип антенны
- GSM антенна PCB
- Кабель
- RG1.13
- Поляризация
- вертикальная
- КСВН, не более
- 1,5
- Длина кабеля, мм
- 100
- Волновое сопротивление, Ом
- 50
- Усиление, дБи
- 3
- Рабочий диапазон частот, МГц
- 900-2600
- Способ монтажа
- клеевой
- Диапазон рабочих температур, °C
- -35...+80
- Тип разъёма
- IPEX-1
- Материал
- PCB
- Цвет
- зелёный
- Глубина, мм
- 0.21
- Ширина, мм
- 13
- Высота, мм
- 28
Описание
Многофункциональная зелёная GSM-антенна RUICHI PCB P02 обладает широким частотным диапазоном 900-2600 МГц, поддерживая стандарты сетей 2G, 3G и 4G LTE. С разъемом IPEX-1 и кабелем RG1.13 длиной 100 мм, эта антенна усиливает сигнал на 3 дБи для улучшения связи. Размеры 28x13 мм и тонкий профиль облегчают интеграцию в компактные устройства, а клеевой монтаж гарантирует простоту установки без необходимости в дополнительных инструментах.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPCB P02 2G/3G/4G LTE IPEX-1 10cmRUICHIАрт. RU 123655 43,43 ₽Под заказ |  47,67 ₽190 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  34,42 ₽340 шт по каталогу Совпадает 4 из 4 сравнимых параметров |  73,40 ₽749 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  42,50 ₽315 шт по каталогу Совпадает 3 из 3 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | клеевой | клеевойСовпадает | клеевойСовпадает | клеевойСовпадает | клеевойСовпадает |
| Тип разъёма | IPEX-1 | IPEX-1Совпадает | IPEX-1Совпадает | SMA-MaleОтличается | —Нет данных |
| Волновое сопротивление, Ом | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Рабочий диапазон частот, МГц | 900-2600 | 900-2600Совпадает | —Нет данных | 900-2600Совпадает | —Нет данных |
| Диапазон рабочих температур, °C | -35...+80 | -35...+80Совпадает | -35...+80Совпадает | -35...+80Совпадает | -35...+80Совпадает |
- 47,67 ₽190 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- ТекущийклеевойАналогклеевойСовпадает
- Тип разъёма
- ТекущийIPEX-1АналогIPEX-1Совпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Рабочий диапазон частот, МГц
- Текущий900-2600Аналог900-2600Совпадает
- Диапазон рабочих температур, °C
- Текущий-35...+80Аналог-35...+80Совпадает
- 34,42 ₽340 шт по каталогу
Совпадает 4 из 4 сравнимых параметров
- Способ монтажа
- ТекущийклеевойАналогклеевойСовпадает
- Тип разъёма
- ТекущийIPEX-1АналогIPEX-1Совпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Рабочий диапазон частот, МГц
- Текущий900-2600Аналог—Нет данных
- Диапазон рабочих температур, °C
- Текущий-35...+80Аналог-35...+80Совпадает
- 73,40 ₽749 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- ТекущийклеевойАналогклеевойСовпадает
- Тип разъёма
- ТекущийIPEX-1АналогSMA-MaleОтличается
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Рабочий диапазон частот, МГц
- Текущий900-2600Аналог900-2600Совпадает
- Диапазон рабочих температур, °C
- Текущий-35...+80Аналог-35...+80Совпадает
- 42,50 ₽315 шт по каталогу
Совпадает 3 из 3 сравнимых параметров
- Способ монтажа
- ТекущийклеевойАналогклеевойСовпадает
- Тип разъёма
- ТекущийIPEX-1Аналог—Нет данных
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Рабочий диапазон частот, МГц
- Текущий900-2600Аналог—Нет данных
- Диапазон рабочих температур, °C
- Текущий-35...+80Аналог-35...+80Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
