Datasheet PBS2-15 pitch 2.00 mm
Технические параметры, размеры и рекомендации производителя

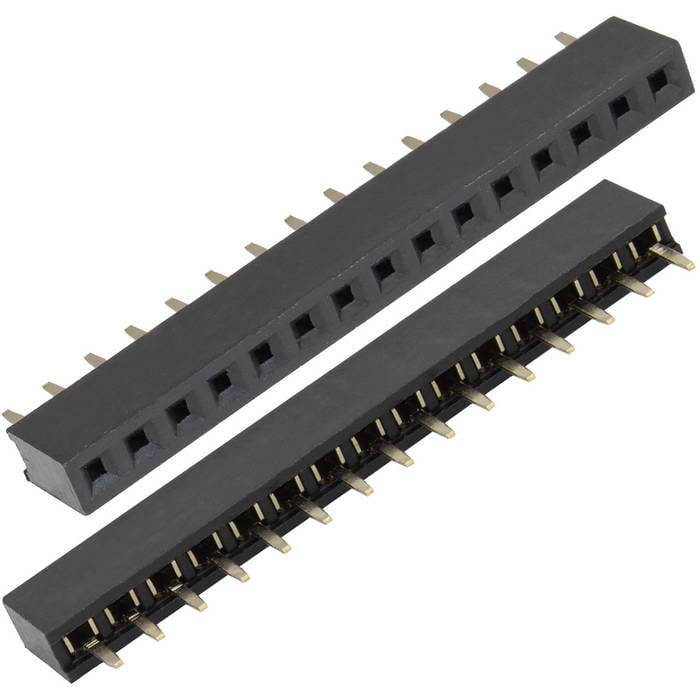

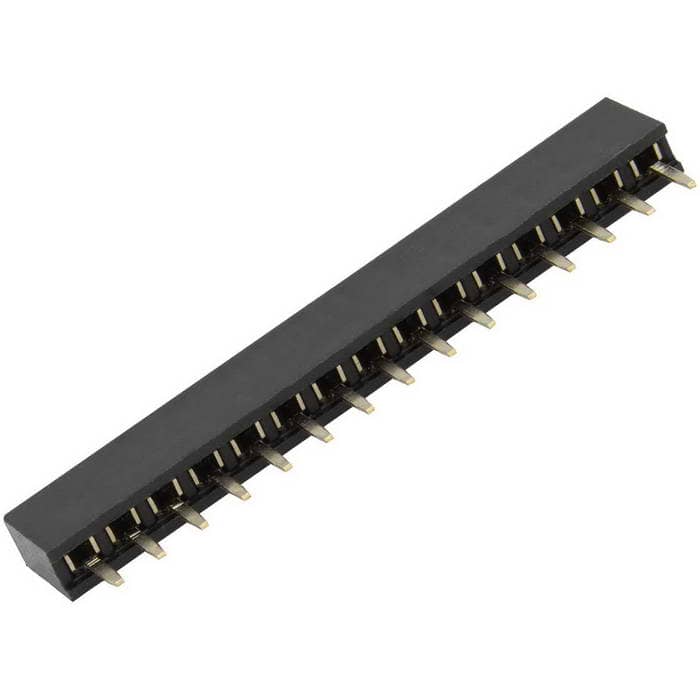

Гнездо для плат 2.00 мм RUICHI PBS2-15 наклон 2.00 мм
15 контактов
Товар подлежит обязательной маркировке- MPN
- PBS2-15 pitch 2.00 mm
- Бренд
- Ruichi
- Артикул RU
- 55149
Основные параметры
- Номинальный ток
- 1 А
- Высота
- 4.3 мм
- Ширина
- 30 мм
- Глубина
- 2.5 мм
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 1000 (при Uисп.dc=500 В) МОм
1 000 шт в наличии10,78 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 1 А
- Контактное сопротивление, не более
- 20 мОм
- Сопротивление изоляции, не менее
- 1000 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- 500 (50 Гц, 1 мин.) В
Монтаж и корпус
- Высота
- 4.3 мм
- Ширина
- 30 мм
- Глубина
- 2.5 мм
- Способ монтажа
- пайка в плату
- Количество контактов
- 15 (1 ряд с шагом 2.0 мм)
- Материал
- корпус - термопластик (UL94V-0)
Условия эксплуатации
- Диапазон рабочих температур
- -40...+105 °С
Упаковка и вес
- Вес брутто
- 0.61
- Транспортная упаковка: размер/кол-во
- 45*25.5*24/3000
Другие параметры
- Тип разъёма
- F - гнездо серии PBS2 для плат прямое

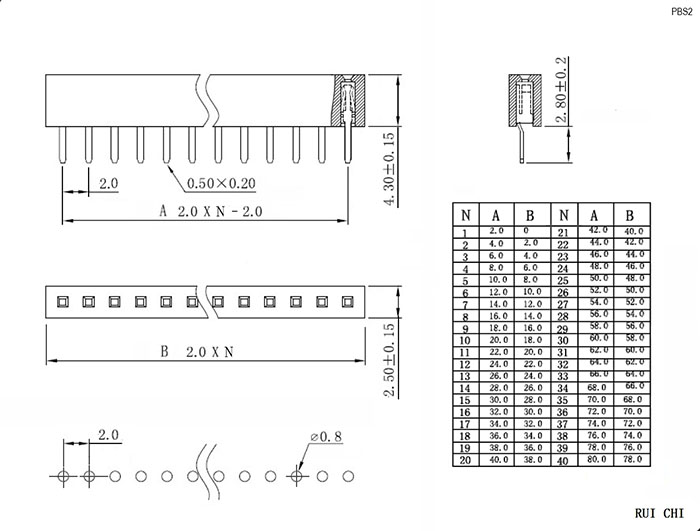

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 1 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 100 шт · только целая упаковка
- Фасовка
- 50 / 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
Гнездо для пайки на плату, шаг 2.00мм, поверхностный монтаж.Изделие изготовлено из полимера, который усиленный стекловолокном. Контакты изготовлены из фосфористой бронзы, которые покрытые гальваническим золотом/оловом.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202350 шт4200 шт
2023100 шт8800 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPBS2-15 pitch 2.00 mmRUICHIАрт. RU 55149 10,78 ₽1 000 шт по каталогу |  6,00 ₽5 104 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  4,43 ₽5 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  3,25 ₽7 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  3,18 ₽4 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | пайка в плату | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает | пайка в платуСовпадает |
| Количество контактов | 15 (1 ряд с шагом 2.0 мм) | 10 (1 ряд с шагом 2.0 мм)Отличается | 3 (1 ряд с шагом 2.0 мм)Отличается | 2 (1 ряд с шагом 2.0 мм)Отличается | 4 (1 ряд с шагом 2.0 мм)Отличается |
| Тип разъёма | F - гнездо серии PBS2 для плат прямое | F - гнездо серии PBS2 для плат прямоеСовпадает | F - гнездо серии PBS2 для плат прямоеСовпадает | F - гнездо серии PBS2 для плат прямоеСовпадает | F - гнездо серии PBS2 для плат прямоеСовпадает |
| Номинальный ток | 1 А | 1 АСовпадает | 1 АСовпадает | 1 АСовпадает | 1 АСовпадает |
| Сопротивление изоляции, не менее | 1000 (при Uисп.dc=500 В) МОм | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает |
- 6,00 ₽5 104 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Количество контактов
- Текущий15 (1 ряд с шагом 2.0 мм)Аналог10 (1 ряд с шагом 2.0 мм)Отличается
- Тип разъёма
- ТекущийF - гнездо серии PBS2 для плат прямоеАналогF - гнездо серии PBS2 для плат прямоеСовпадает
- Номинальный ток
- Текущий1 ААналог1 АСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 4,43 ₽5 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Количество контактов
- Текущий15 (1 ряд с шагом 2.0 мм)Аналог3 (1 ряд с шагом 2.0 мм)Отличается
- Тип разъёма
- ТекущийF - гнездо серии PBS2 для плат прямоеАналогF - гнездо серии PBS2 для плат прямоеСовпадает
- Номинальный ток
- Текущий1 ААналог1 АСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 3,25 ₽7 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Количество контактов
- Текущий15 (1 ряд с шагом 2.0 мм)Аналог2 (1 ряд с шагом 2.0 мм)Отличается
- Тип разъёма
- ТекущийF - гнездо серии PBS2 для плат прямоеАналогF - гнездо серии PBS2 для плат прямоеСовпадает
- Номинальный ток
- Текущий1 ААналог1 АСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 3,18 ₽4 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в платуАналогпайка в платуСовпадает
- Количество контактов
- Текущий15 (1 ряд с шагом 2.0 мм)Аналог4 (1 ряд с шагом 2.0 мм)Отличается
- Тип разъёма
- ТекущийF - гнездо серии PBS2 для плат прямоеАналогF - гнездо серии PBS2 для плат прямоеСовпадает
- Номинальный ток
- Текущий1 ААналог1 АСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
