Datasheet PBS-14A on-off красный
Технические параметры, размеры и рекомендации производителя

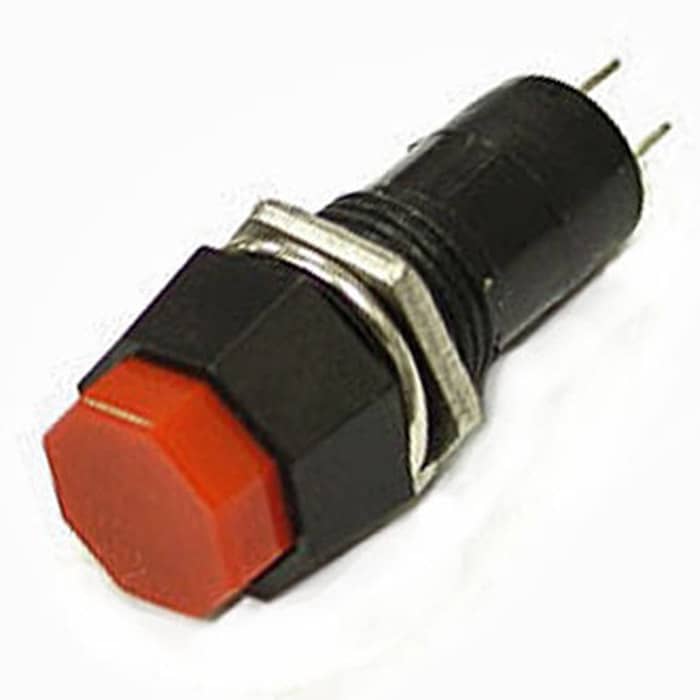

Кнопочный переключатель RUICHI PBS-14A
ON-OFF, красный
- MPN
- PBS-14A on-off красный
- Бренд
- Ruichi
- Артикул RU
- 56994
Основные параметры
- Схема переключения
- ON-OFF (2P)
- Номинальный ток
- 1 (3) А
- Класс защиты
- IP40 мм
- Высота
- 15 мм
- Ширина
- 15 мм
- Глубина
- 40,6 мм
400 шт в наличии11,94 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 1 (3) А
- Коммутируемое напряжение
- 250 (125) В
- Схема переключения
- ON-OFF (2P)
- Контактное сопротивление, не более
- 20 мОм
- Количество циклов коммутации (электро), не менее
- 10000
- Сопротивление изоляции, МОм, не менее
- 100 (500 В, 1 мин.)
- Диэлектрическая прочность, В
- 1000 (50 Гц / 1 мин.)
Монтаж и корпус
- Высота
- 15 мм
- Ширина
- 15 мм
- Глубина
- 40,6 мм
- Размер установочного отверстия
- Ф12 мм
- Форма/ цвет толкателя
- гексаэдр / красный
Условия эксплуатации
- Диапазон рабочих температур
- -25...+85 °С
- Класс защиты
- IP40 мм
Упаковка и вес
- Вес брутто
- 4.73
- Транспортная упаковка: размер/кол-во
- 40*38*23/3000
Другие параметры
- Тип
- Переключатель кнопочный серии PBS-14

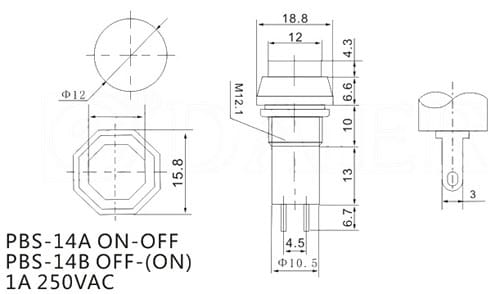

Документация и схема
Условия поставки
Обновлено 28.08.2026- Источник / остаток
- Каталог RU Electronics · 400 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
Кнопочный переключатель RUICHI PBS-14A, ON-OFF, красный – это коммутационное устройство с механизмом нажимного действия и обратным приводом, которое предназначено для размыкания и замыкания электрической цепи.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2025100 шт4400 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPBS-14A on-off красныйRUICHIАрт. RU 56994 11,94 ₽400 шт по каталогу |  13,55 ₽801 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  9,56 ₽300 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  28,46 ₽2 600 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  9,99 ₽1 400 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-OFF (2P) | OFF-(ON) (2P)Отличается | OFF-(ON) (2P)Отличается | OFF- (ON) (2P)Отличается | OFF- (ON)Отличается |
| Контактное сопротивление, не более | 20 мОм | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Номинальный ток | 1 (3) А | 1 (3) АСовпадает | 1 (3) АСовпадает | 1 (3) АСовпадает | 1 (3) АСовпадает |
| Коммутируемое напряжение | 250 (125) В | 250 (125) ВСовпадает | 250 (125) ВСовпадает | 250 (125) ВСовпадает | 250 (125) ВСовпадает |
| Сопротивление изоляции, МОм, не менее | 100 (500 В, 1 мин.) | 100 (500 В, 1 мин.)Совпадает | 100 (500 В, 1 мин.)Совпадает | 100 (500 В, 1 мин.)Совпадает | 100 (при Uисп.dc=500 В)Отличается |
- 13,55 ₽801 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF (2P)АналогOFF-(ON) (2P)Отличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий1 (3) ААналог1 (3) АСовпадает
- Коммутируемое напряжение
- Текущий250 (125) ВАналог250 (125) ВСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.)Аналог100 (500 В, 1 мин.)Совпадает
- 9,56 ₽300 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF (2P)АналогOFF-(ON) (2P)Отличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий1 (3) ААналог1 (3) АСовпадает
- Коммутируемое напряжение
- Текущий250 (125) ВАналог250 (125) ВСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.)Аналог100 (500 В, 1 мин.)Совпадает
- 28,46 ₽2 600 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF (2P)АналогOFF- (ON) (2P)Отличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий1 (3) ААналог1 (3) АСовпадает
- Коммутируемое напряжение
- Текущий250 (125) ВАналог250 (125) ВСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.)Аналог100 (500 В, 1 мин.)Совпадает
- 9,99 ₽1 400 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF (2P)АналогOFF- (ON)Отличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий1 (3) ААналог1 (3) АСовпадает
- Коммутируемое напряжение
- Текущий250 (125) ВАналог250 (125) ВСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.)Аналог100 (при Uисп.dc=500 В)Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
