Datasheet PBS-13B off-(on) красный
Технические параметры, размеры и рекомендации производителя
Кнопочный переключатель RUICHI PBS-13B
OFF-(ON), красный
- MPN
- PBS-13B off-(on) красный
- Бренд
- Ruichi
- Артикул RU
- 56992
Основные параметры
- Схема переключения
- OFF- (ON) (2P)
- Номинальный ток
- 3/ 1 А
- Высота
- 17 мм
- Ширина
- 12 (корпус) мм
- Глубина
- 39,5 мм
- Размер установочного отверстия
- Ф12 мм
Под заказ91,78 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 3/ 1 А
- Коммутируемое напряжение
- 125/ 250 (АС) В
- Схема переключения
- OFF- (ON) (2P)
- Контактное сопротивление, не более
- 20 мОм
- Количество циклов коммутации (электро), не менее
- 50000
- Сопротивление изоляции, МОм, не менее
- 500 (500 В, 1 мин.)
- Диэлектрическая прочность, В
- 1000 (50 Гц / 1 мин.)
Монтаж и корпус
- Высота
- 17 мм
- Ширина
- 12 (корпус) мм
- Глубина
- 39,5 мм
- Размер установочного отверстия
- Ф12 мм
- Форма/ цвет толкателя
- круг Ф7,7 мм/ красный
Условия эксплуатации
- Диапазон рабочих температур
- -25 ...+85 °С
Упаковка и вес
- Вес брутто
- 13.30
- Транспортная упаковка: размер/кол-во
- 48*32*22.5/2000
Другие параметры
- Особенности конструкции
- подключение под винт M3
- Тип
- Переключатель кнопочный серии PBS-13

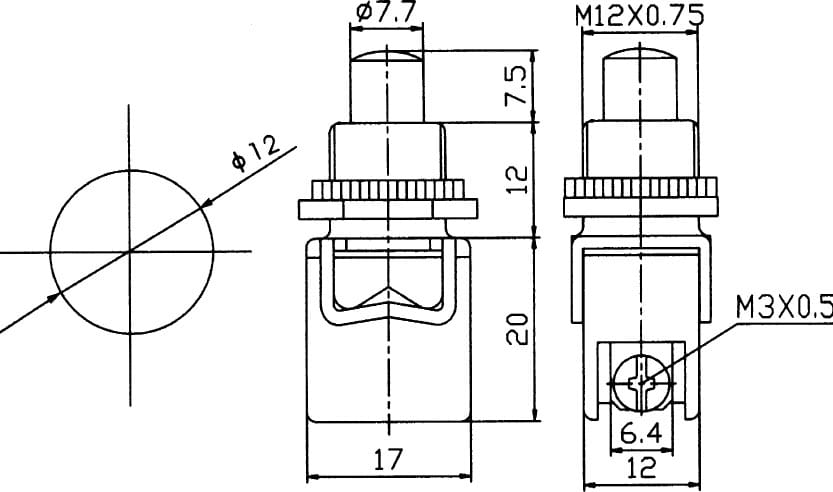

Документация и схема
Условия поставки
Обновлено 01.09.2026- Источник / остаток
- Каталог RU Electronics · 4 000 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Описание
Кнопочный переключатель RUICHI PBS-13B, OFF-(ON), красный – это коммутационное устройство с механизмом нажимного действия и обратным приводом, которое предназначено для размыкания и замыкания электрической цепи.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPBS-13B off-(on) красныйRUICHIАрт. RU 56992 91,78 ₽Под заказ |  38,56 ₽1 400 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  37,17 ₽1 250 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  28,46 ₽2 600 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  11,87 ₽600 шт по каталогу Совпадает 1 из 3 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | OFF- (ON) (2P) | В: OFF - (ON) (2P)Отличается | А: ON - OFF (2P)Отличается | OFF- (ON) (2P)Совпадает | OFF-(ON)Отличается |
| Контактное сопротивление, не более | 20 мОм | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает | 20 мОмСовпадает |
| Номинальный ток | 3/ 1 А | 3/ 1 АСовпадает | 3/ 1 АСовпадает | 1 (3) АОтличается | 1 АОтличается |
| Сопротивление изоляции, МОм, не менее | 500 (500 В, 1 мин.) | 500 (500 В, 1 мин.)Совпадает | 500 (500 В, 1 мин.)Совпадает | 100 (500 В, 1 мин.)Отличается | —Нет данных |
| Коммутируемое напряжение | 125/ 250 (АС) В | 125/ 250 (АС) ВСовпадает | 125/ 250 (АС) ВСовпадает | 250 (125) ВОтличается | —Нет данных |
- 38,56 ₽1 400 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийOFF- (ON) (2P)АналогВ: OFF - (ON) (2P)Отличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий3/ 1 ААналог3/ 1 АСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий500 (500 В, 1 мин.)Аналог500 (500 В, 1 мин.)Совпадает
- Коммутируемое напряжение
- Текущий125/ 250 (АС) ВАналог125/ 250 (АС) ВСовпадает
- 37,17 ₽1 250 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийOFF- (ON) (2P)АналогА: ON - OFF (2P)Отличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий3/ 1 ААналог3/ 1 АСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий500 (500 В, 1 мин.)Аналог500 (500 В, 1 мин.)Совпадает
- Коммутируемое напряжение
- Текущий125/ 250 (АС) ВАналог125/ 250 (АС) ВСовпадает
- 28,46 ₽2 600 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Схема переключения
- ТекущийOFF- (ON) (2P)АналогOFF- (ON) (2P)Совпадает
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий3/ 1 ААналог1 (3) АОтличается
- Сопротивление изоляции, МОм, не менее
- Текущий500 (500 В, 1 мин.)Аналог100 (500 В, 1 мин.)Отличается
- Коммутируемое напряжение
- Текущий125/ 250 (АС) ВАналог250 (125) ВОтличается
- 11,87 ₽600 шт по каталогу
Совпадает 1 из 3 сравнимых параметров
- Схема переключения
- ТекущийOFF- (ON) (2P)АналогOFF-(ON)Отличается
- Контактное сопротивление, не более
- Текущий20 мОмАналог20 мОмСовпадает
- Номинальный ток
- Текущий3/ 1 ААналог1 АОтличается
- Сопротивление изоляции, МОм, не менее
- Текущий500 (500 В, 1 мин.)Аналог—Нет данных
- Коммутируемое напряжение
- Текущий125/ 250 (АС) ВАналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
