Datasheet PBD1.27-20S
Технические параметры, размеры и рекомендации производителя

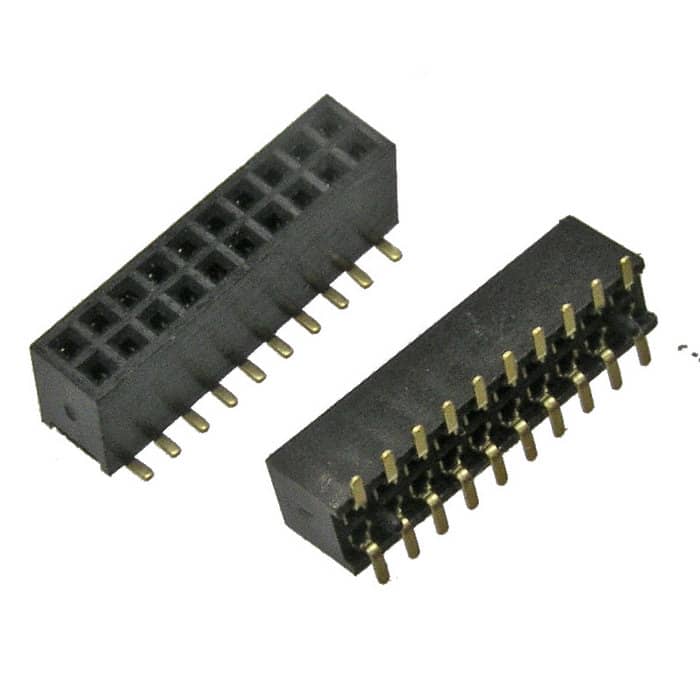

Гнездо для плат 1.27 мм RUICHI PBD1.27-20S
20 контактов
Товар подлежит обязательной маркировке- MPN
- PBD1.27-20S
- Бренд
- Ruichi
- Артикул RU
- 61957
Основные параметры
- Номинальный ток
- 1 А
- Высота
- 4,55* мм
- Ширина
- 13,1* мм
- Глубина
- 3,0 (корпус) мм
- Контактное сопротивление, не более
- 30 при IDC=100 мА мОм
- Дополнительно
- без установочных штифтов
1 шт в наличии16,37 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 1 А
- Контактное сопротивление, не более
- 30 при IDC=100 мА мОм
- Сопротивление изоляции, не менее
- 1000 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- 500 (50 Гц, 1 мин.) В
Монтаж и корпус
- Высота
- 4,55* мм
- Ширина
- 13,1* мм
- Глубина
- 3,0 (корпус) мм
- Способ монтажа
- поверхностный монтаж на плату
- Количество контактов
- 20 (2 x 10) с шагом 1,27 мм
- Материал корпуса
- GF - Nilon-6T (UL94V-0)
Условия эксплуатации
- Диапазон рабочих температур
- -55 ...+105 °С
Упаковка и вес
- Вес брутто
- 0.70
- Транспортная упаковка: размер/кол-во
- 66.5*23*7/5000
Другие параметры
- Дополнительно
- без установочных штифтов
- Тип разъёма
- F - гнездо

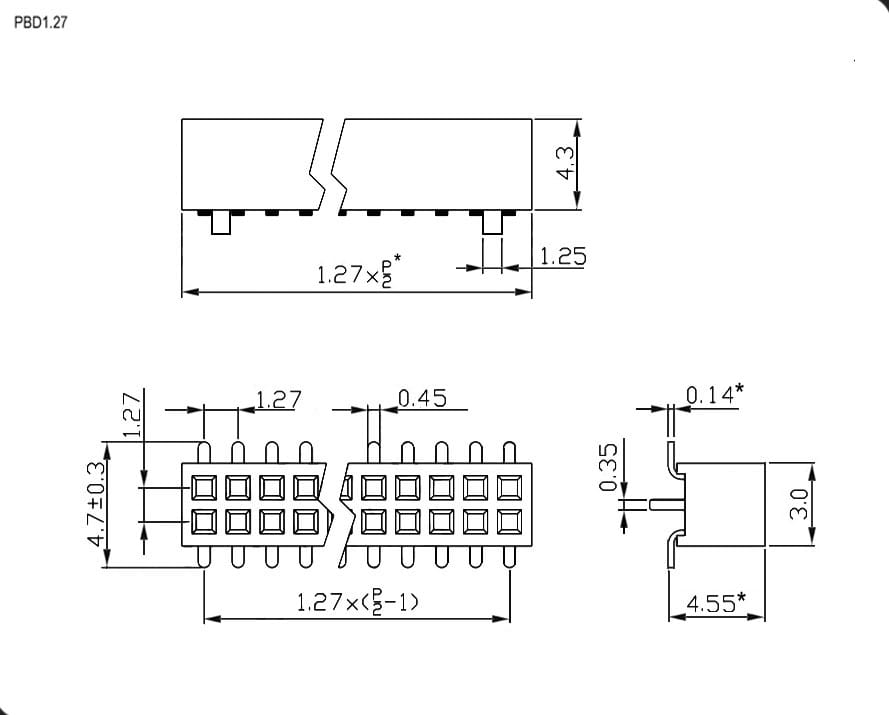

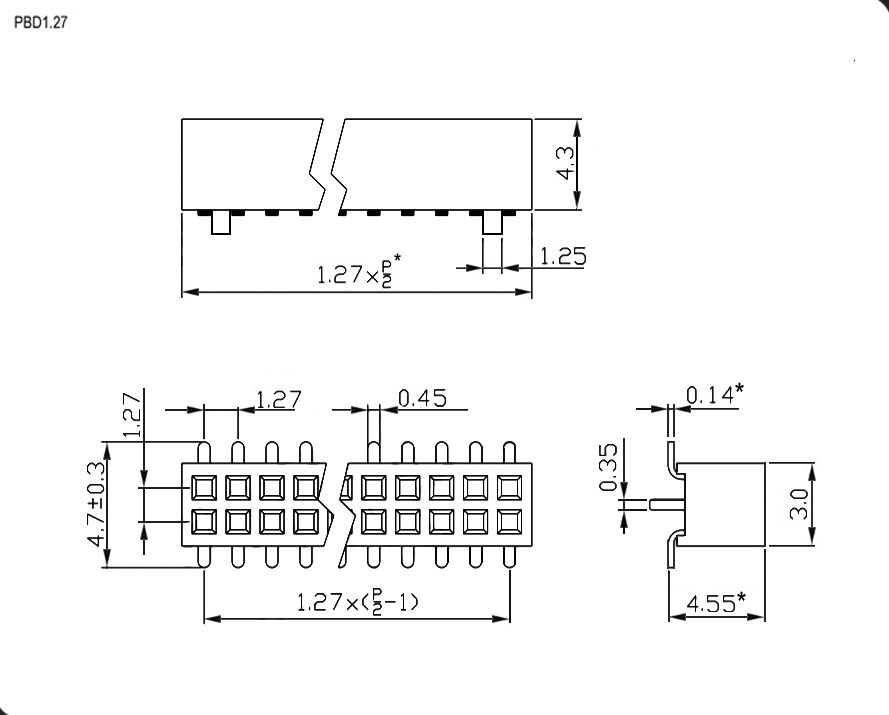

Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 1 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 18 шт · только целая упаковка
- Фасовка
- Не указана в источнике
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Описание
Гнездо для пайки на плату, шаг 1.27мм, двухрядное, поверхностный монтаж.Изделие изготовлено из полимера, который усиленный стекловолокном. Контакты изготовлены из фосфористой бронзы, которые покрытые гальваническим золотом/оловом.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарPBD1.27-20SRUICHIАрт. RU 61957 16,37 ₽1 шт по каталогу |  8,95 ₽9 017 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  10,80 ₽1 850 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  35,64 ₽597 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  16,09 ₽1 300 шт по каталогу Недостаточно данных для оценки совместимости |
|---|---|---|---|---|---|
| Способ монтажа | поверхностный монтаж на плату | поверхностный монтаж на платуСовпадает | поверхностный монтаж на платуСовпадает | поверхностный монтаж на платуСовпадает | —Нет данных |
| Количество контактов | 20 (2 x 10) с шагом 1,27 мм | 8 (2 x 4) с шагом 1,27 ммОтличается | 10 (2 х 5) с шагом 1,27 ммОтличается | 40 (2 x 20) с шагом 1,27 ммОтличается | —Нет данных |
| Тип разъёма | F - гнездо | F - гнездоСовпадает | F - гнездоСовпадает | F - гнездо 1,27 (поверхностный монтаж)Отличается | —Нет данных |
| Материал корпуса | GF - Nilon-6T (UL94V-0) | GF - Nilon-6T (UL94V-0)Совпадает | GF - Nilon-6T (UL94V-0)Совпадает | GF - Nilon-6T (UL94V-0)Совпадает | —Нет данных |
| Контактное сопротивление, не более | 30 при IDC=100 мА мОм | 30 при IDC=100 мА мОмСовпадает | 30 при IDC=100 мА мОмСовпадает | 30 при IDC=100 мА мОмСовпадает | —Нет данных |
- 8,95 ₽9 017 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийповерхностный монтаж на платуАналогповерхностный монтаж на платуСовпадает
- Количество контактов
- Текущий20 (2 x 10) с шагом 1,27 ммАналог8 (2 x 4) с шагом 1,27 ммОтличается
- Тип разъёма
- ТекущийF - гнездоАналогF - гнездоСовпадает
- Материал корпуса
- ТекущийGF - Nilon-6T (UL94V-0)АналогGF - Nilon-6T (UL94V-0)Совпадает
- Контактное сопротивление, не более
- Текущий30 при IDC=100 мА мОмАналог30 при IDC=100 мА мОмСовпадает
- 10,80 ₽1 850 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийповерхностный монтаж на платуАналогповерхностный монтаж на платуСовпадает
- Количество контактов
- Текущий20 (2 x 10) с шагом 1,27 ммАналог10 (2 х 5) с шагом 1,27 ммОтличается
- Тип разъёма
- ТекущийF - гнездоАналогF - гнездоСовпадает
- Материал корпуса
- ТекущийGF - Nilon-6T (UL94V-0)АналогGF - Nilon-6T (UL94V-0)Совпадает
- Контактное сопротивление, не более
- Текущий30 при IDC=100 мА мОмАналог30 при IDC=100 мА мОмСовпадает
- 35,64 ₽597 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийповерхностный монтаж на платуАналогповерхностный монтаж на платуСовпадает
- Количество контактов
- Текущий20 (2 x 10) с шагом 1,27 ммАналог40 (2 x 20) с шагом 1,27 ммОтличается
- Тип разъёма
- ТекущийF - гнездоАналогF - гнездо 1,27 (поверхностный монтаж)Отличается
- Материал корпуса
- ТекущийGF - Nilon-6T (UL94V-0)АналогGF - Nilon-6T (UL94V-0)Совпадает
- Контактное сопротивление, не более
- Текущий30 при IDC=100 мА мОмАналог30 при IDC=100 мА мОмСовпадает
- 16,09 ₽1 300 шт по каталогу
Недостаточно данных для оценки совместимости
- Способ монтажа
- Текущийповерхностный монтаж на платуАналог—Нет данных
- Количество контактов
- Текущий20 (2 x 10) с шагом 1,27 ммАналог—Нет данных
- Тип разъёма
- ТекущийF - гнездоАналог—Нет данных
- Материал корпуса
- ТекущийGF - Nilon-6T (UL94V-0)Аналог—Нет данных
- Контактное сопротивление, не более
- Текущий30 при IDC=100 мА мОмАналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
