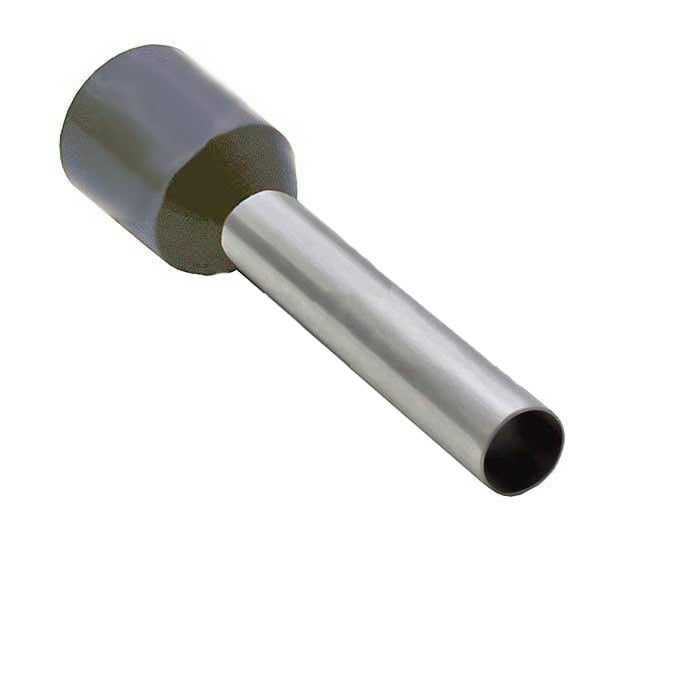

Наконечники штыревые втулочные изолированные КВТ НШВИ 4.0-12
20.4х4.7, до 690 В
Товар подлежит обязательной маркировке- MPN
- НШВИ 4.0-12
- Бренд
- КВТ
- Артикул RU
- 110846
Основные параметры
- Глубина
- L - 20,4 мм
- Сечение провода
- 4 мм
- Область применения
- оконцевание методом опрессовки гибких многопроволочных медных проводников
- Основные размеры
- L - 20,4; L1 - 12; l - 12; d - 3,2; d1 - 2,8; D - 4,7 мм
- Тип клемм (наконечников) для обжима
- Наконечник штыревой втулочный изолированный одинарный серии НШВИ
- Диапазон рабочих температур
- (по стойкости изоляции) - до 105 °С
10 500 шт в наличии1,84 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Монтаж и корпус
- Глубина
- L - 20,4 мм
- Основные размеры
- L - 20,4; L1 - 12; l - 12; d - 3,2; d1 - 2,8; D - 4,7 мм
- Материал
- контакт - медь луженая; изоляция - полипропилен темно-серого цвета
Условия эксплуатации
- Диапазон рабочих температур
- (по стойкости изоляции) - до 105 °С
Другие параметры
- Сечение провода
- 4 мм
- Область применения
- оконцевание методом опрессовки гибких многопроволочных медных проводников
- Тип клемм (наконечников) для обжима
- Наконечник штыревой втулочный изолированный одинарный серии НШВИ
Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 05.09.2026- Источник / остаток
- Каталог RU Electronics · 10 500 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 100 шт · только целая упаковка
- Фасовка
- 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet отсутствует — можно запросить
Описание
Для монтажа одного провода Предназначены для оконцевания методом опрессовки гибких многопроволочных медных проводников. Трансформируют концы многожильных проводов в монолитные штифты Современная альтернатива обязательному облуживанию концов многожильных проводников при подсоединении к клеммам Максимальное напряжение: 690 В Размеры изолированных манжет и втулок наконечников НШВИ рассчитаны для монтажа одного проводника соответствующего сечения Материал коннектора: медь марки М1 Покрытие коннектора: электролитическое лужение Материал изоляции: полипропилен. Не содержит галогенов Термостойкость изоляции: 105 °C
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024100 шт10510 500 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарНШВИ 4.0-12КВТАрт. RU 110846 1,84 ₽10 500 шт по каталогу |  0,65 ₽10 000 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  1,02 ₽21 000 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  2,76 ₽800 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1,50 ₽3 000 шт по каталогу Совпадает 1 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Сечение провода | 4 мм | —Нет данных | 12AWG; 4 мм2Отличается | 4 ммСовпадает | 2,5 ммОтличается |
| Глубина | L - 20,4 мм | —Нет данных | —Нет данных | L - 20,4 ммСовпадает | L - 19,4 ммОтличается |
| Основные размеры | L - 20,4; L1 - 12; l - 12; d - 3,2; d1 - 2,8; D - 4,7 мм | —Нет данных | —Нет данных | L - 20,4; L1 - 18; l - 12; d - 3,2; d1 - 2,8; D - 4,7 ммОтличается | L - 19,4; L1 - 12; l - 14; d - 2,6; d1 - 2,3; D - 4,2 ммОтличается |
| Диапазон рабочих температур | (по стойкости изоляции) - до 105 °С | —Нет данных | —Нет данных | (по стойкости изоляции) - до 105 °ССовпадает | (по стойкости изоляции) - до 105 °ССовпадает |
| Материал | контакт - медь луженая; изоляция - полипропилен темно-серого цвета | —Нет данных | изоляция - РА (серый)Отличается | контакт - медь луженая; изоляция - полипропилен темно-серого цветаСовпадает | контакт - медь луженая; изоляция - полипропилен синего цветаОтличается |
- 0,65 ₽10 000 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Сечение провода
- Текущий4 ммАналог—Нет данных
- Глубина
- ТекущийL - 20,4 ммАналог—Нет данных
- Основные размеры
- ТекущийL - 20,4; L1 - 12; l - 12; d - 3,2; d1 - 2,8; D - 4,7 ммАналог—Нет данных
- Диапазон рабочих температур
- Текущий(по стойкости изоляции) - до 105 °САналог—Нет данных
- Материал
- Текущийконтакт - медь луженая; изоляция - полипропилен темно-серого цветаАналог—Нет данных
- 1,02 ₽21 000 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Сечение провода
- Текущий4 ммАналог12AWG; 4 мм2Отличается
- Глубина
- ТекущийL - 20,4 ммАналог—Нет данных
- Основные размеры
- ТекущийL - 20,4; L1 - 12; l - 12; d - 3,2; d1 - 2,8; D - 4,7 ммАналог—Нет данных
- Диапазон рабочих температур
- Текущий(по стойкости изоляции) - до 105 °САналог—Нет данных
- Материал
- Текущийконтакт - медь луженая; изоляция - полипропилен темно-серого цветаАналогизоляция - РА (серый)Отличается
- 2,76 ₽800 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Сечение провода
- Текущий4 ммАналог4 ммСовпадает
- Глубина
- ТекущийL - 20,4 ммАналогL - 20,4 ммСовпадает
- Основные размеры
- ТекущийL - 20,4; L1 - 12; l - 12; d - 3,2; d1 - 2,8; D - 4,7 ммАналогL - 20,4; L1 - 18; l - 12; d - 3,2; d1 - 2,8; D - 4,7 ммОтличается
- Диапазон рабочих температур
- Текущий(по стойкости изоляции) - до 105 °САналог(по стойкости изоляции) - до 105 °ССовпадает
- Материал
- Текущийконтакт - медь луженая; изоляция - полипропилен темно-серого цветаАналогконтакт - медь луженая; изоляция - полипропилен темно-серого цветаСовпадает
- 1,50 ₽3 000 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Сечение провода
- Текущий4 ммАналог2,5 ммОтличается
- Глубина
- ТекущийL - 20,4 ммАналогL - 19,4 ммОтличается
- Основные размеры
- ТекущийL - 20,4; L1 - 12; l - 12; d - 3,2; d1 - 2,8; D - 4,7 ммАналогL - 19,4; L1 - 12; l - 14; d - 2,6; d1 - 2,3; D - 4,2 ммОтличается
- Диапазон рабочих температур
- Текущий(по стойкости изоляции) - до 105 °САналог(по стойкости изоляции) - до 105 °ССовпадает
- Материал
- Текущийконтакт - медь луженая; изоляция - полипропилен темно-серого цветаАналогконтакт - медь луженая; изоляция - полипропилен синего цветаОтличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
