Наконечники штыревые втулочные изолированные двойные НШВИ(2) 0.75-10

до 690 В

Товар подлежит обязательной маркировке
MPN
НШВИ(2) 0.75-10
Бренд
КВТ
Артикул RU
115910

Основные параметры

Размер
L - 16.7, L1 - 10, l - 11, B - 3, H - 5.5, d - 2.1, d1 - 1.8 мм
Рабочее напряжение
до 0,69 кВ
Тип клемм (наконечников) для обжима
наконечник втулочный
Класс гибкости
3, 4, 5, 6
Длина контактной части
10 мм
Материал жилы
медь
Все характеристики
Документация
2 500 шт в наличии1,52 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Рабочее напряжение
до 0,69 кВ

Монтаж и корпус

Размер
L - 16.7, L1 - 10, l - 11, B - 3, H - 5.5, d - 2.1, d1 - 1.8 мм
Длина контактной части
10 мм
Материал жилы
медь
Материал изоляции
Полипропилен
Материал контактной части
медь
Покрытие контактной части
гальваническое лужение
Технология монтажа
опрессовка

Условия эксплуатации

Температурная стойкость изоляции
105 °С

Другие параметры

Тип клемм (наконечников) для обжима
наконечник втулочный
Класс гибкости
3, 4, 5, 6
Сечение жилы
2х0,75 мм
Цвет
серый

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

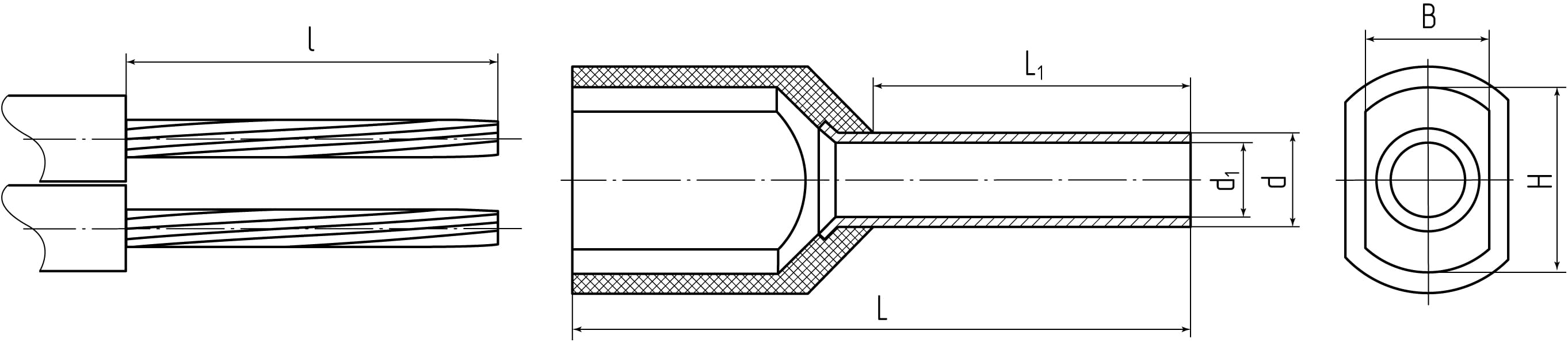

Миниатюра: Схема НШВИ(2) 0.75-10
IMAGE · Схема

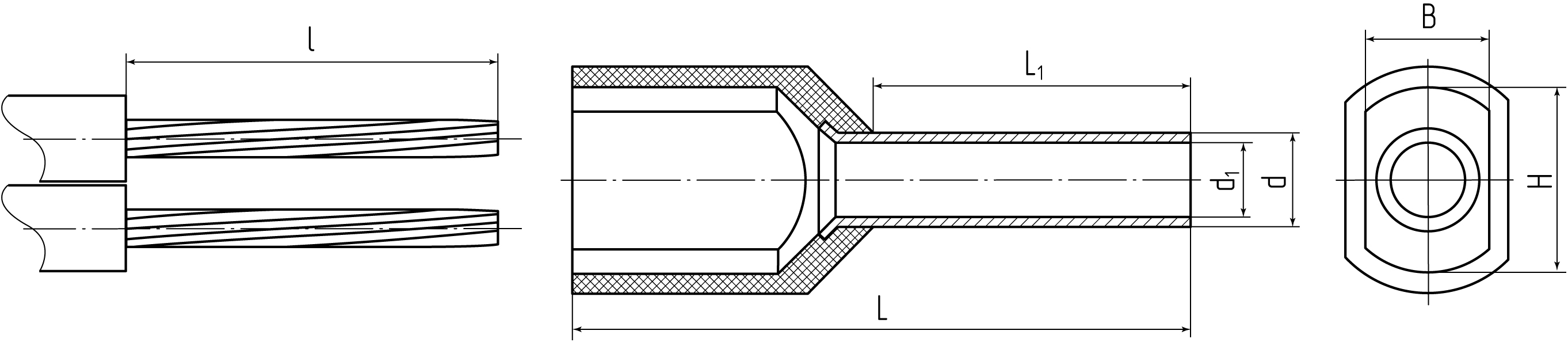

Схема НШВИ(2) 0.75-10

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 29.08.2026
Источник / остаток
Каталог RU Electronics · 2 500 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
500 шт · только целая упаковка
Фасовка
500 шт в упаковке
Date code / партия
Год / маркировка: 2024

Описание

Для монтажа сдвоенных проводов одинакового сечения Предназначены для оконцевания методом опрессовки многожильных медных проводников. Трансформируют концы многожильных проводов в монолитные штифты Современная альтернатива обязательному облуживанию концов многожильных проводников при подсоединении к клеммам Размеры изолированных манжет и втулок наконечников НШВИ(2) рассчитаны для одновременного монтажа и подключения двух проводников Материал коннектора: медь марки М1 Материал изоляции: полипропилен, не содержит галогенов В условиях высокой плотности монтажа двойные втулочные наконечники являются единственно возможным контактным соединением двух проводников Покрытие коннектора: электролитическое лужение Температурный диапазон: от -40 °C до +105 °C

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024500 шт52 500 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарНШВИ(2) 0.75-10КВТАрт. RU 115910
1,52 ₽2 500 шт по каталогу
Параметрический вариантКВТНШВИ(2) 1.0-10Арт. RU 115912
1,85 ₽300 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантКВТНШВИ(2) 2.5-10Арт. RU 115915
2,85 ₽30 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантКВТНШВИ(2) 0.75-8Арт. RU 115909
1,48 ₽9 500 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантКВТНШВИ(2) 1.5-8Арт. RU 115913
1,68 ₽2 300 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Технология монтажаопрессовкаопрессовкаСовпадаетопрессовкаСовпадаетопрессовкаСовпадаетопрессовкаСовпадает
Материал контактной частимедьмедьСовпадаетмедьСовпадаетмедьСовпадаетмедьСовпадает
Рабочее напряжениедо 0,69 кВдо 0,69 кВСовпадаетдо 0,69 кВСовпадаетдо 0,69 кВСовпадаетдо 0,69 кВСовпадает
Длина контактной части10 мм10 ммСовпадает10 ммСовпадает8 ммОтличается8 ммОтличается
Покрытие контактной частигальваническое лужениегальваническое лужениеСовпадаетгальваническое лужениеСовпадаетгальваническое лужениеСовпадаетгальваническое лужениеСовпадает
  • Параметрический вариантКВТНШВИ(2) 1.0-10Арт. RU 115912
    1,85 ₽300 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Технология монтажа
    ТекущийопрессовкаАналогопрессовкаСовпадает
    Материал контактной части
    ТекущиймедьАналогмедьСовпадает
    Рабочее напряжение
    Текущийдо 0,69 кВАналогдо 0,69 кВСовпадает
    Длина контактной части
    Текущий10 ммАналог10 ммСовпадает
    Покрытие контактной части
    Текущийгальваническое лужениеАналоггальваническое лужениеСовпадает
    Открыть товар
  • Параметрический вариантКВТНШВИ(2) 2.5-10Арт. RU 115915
    2,85 ₽30 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Технология монтажа
    ТекущийопрессовкаАналогопрессовкаСовпадает
    Материал контактной части
    ТекущиймедьАналогмедьСовпадает
    Рабочее напряжение
    Текущийдо 0,69 кВАналогдо 0,69 кВСовпадает
    Длина контактной части
    Текущий10 ммАналог10 ммСовпадает
    Покрытие контактной части
    Текущийгальваническое лужениеАналоггальваническое лужениеСовпадает
    Открыть товар
  • Параметрический вариантКВТНШВИ(2) 0.75-8Арт. RU 115909
    1,48 ₽9 500 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Технология монтажа
    ТекущийопрессовкаАналогопрессовкаСовпадает
    Материал контактной части
    ТекущиймедьАналогмедьСовпадает
    Рабочее напряжение
    Текущийдо 0,69 кВАналогдо 0,69 кВСовпадает
    Длина контактной части
    Текущий10 ммАналог8 ммОтличается
    Покрытие контактной части
    Текущийгальваническое лужениеАналоггальваническое лужениеСовпадает
    Открыть товар
  • Параметрический вариантКВТНШВИ(2) 1.5-8Арт. RU 115913
    1,68 ₽2 300 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Технология монтажа
    ТекущийопрессовкаАналогопрессовкаСовпадает
    Материал контактной части
    ТекущиймедьАналогмедьСовпадает
    Рабочее напряжение
    Текущийдо 0,69 кВАналогдо 0,69 кВСовпадает
    Длина контактной части
    Текущий10 ммАналог8 ммОтличается
    Покрытие контактной части
    Текущийгальваническое лужениеАналоггальваническое лужениеСовпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
