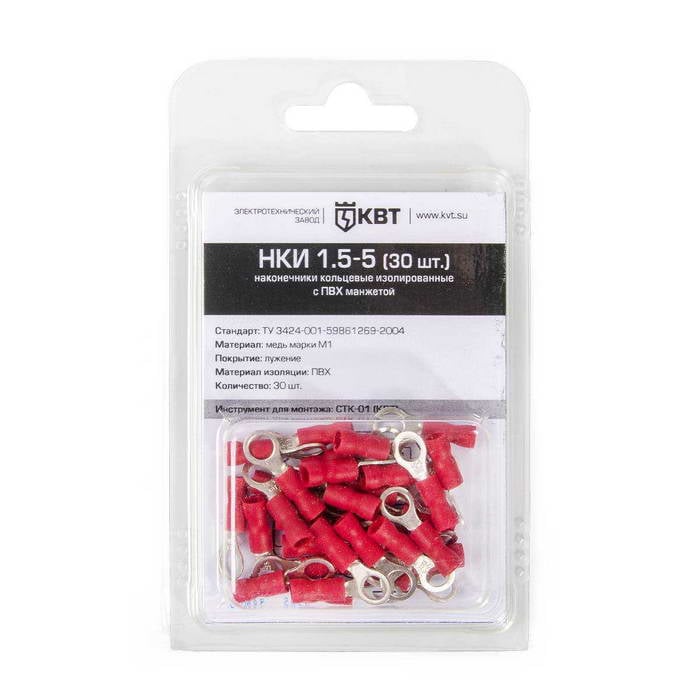

Наконечники кольцевые изолированные с ПВХ манжетой КВТ НКИ 1.5-5

22х8, до 690 В, 30 шт в упаковке

Товар подлежит обязательной маркировке
MPN
НКИ 1.5-5 (30шт)
Бренд
КВТ
Артикул RU
114605

Основные параметры

Рабочее напряжение
до 0,69 кВ
Основные размеры
L- 20,8; I - 10; B - 8; S - 0,8; D -5,3; d1 - 1,7; А - 4
Материал жилы
медь
Материал изоляции
ПВХ
Материал контактной части
медь
Покрытие контактной части
гальваническое лужение
Все характеристики
Документация
8 упак в наличии162,48 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

12 параметров из источника

Электрические параметры

Рабочее напряжение
до 0,69 кВ

Монтаж и корпус

Основные размеры
L- 20,8; I - 10; B - 8; S - 0,8; D -5,3; d1 - 1,7; А - 4
Материал жилы
медь
Материал изоляции
ПВХ
Материал контактной части
медь
Покрытие контактной части
гальваническое лужение
Размер крепёжного болта
М5
Технология монтажа
опрессовка

Условия эксплуатации

Температурная стойкость изоляции
75 °С

Другие параметры

Сечение жилы
0,25; 0,34; 0,5; 0,75; 1,0; 1,5 мм
Цвет изоляции
красный
Тип
наконечник кольцевой

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

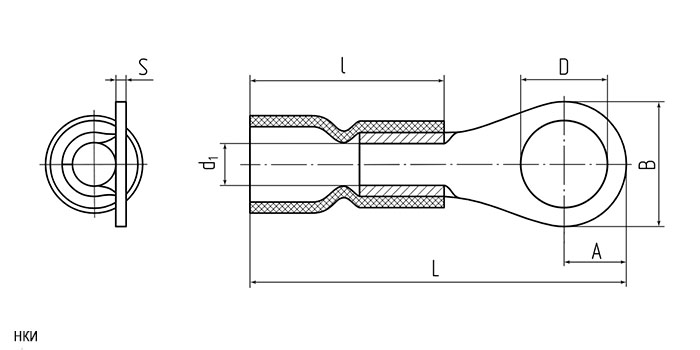

Миниатюра: Схема НКИ 1.5-5 (30шт)
IMAGE · Схема

Схема НКИ 1.5-5 (30шт)

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 04.09.2026
Источник / остаток
Каталог RU Electronics · 8 упак по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
1 упак · только целая упаковка
Фасовка
1 упак в упаковке
Date code / партия
Год / маркировка: 2023

Описание

Предназначены для оконцевания опрессовкой многопроволочных гибких медных проводов и последующего крепежа наконечников к клеммам электрического оборудования на основе винтовой фиксации Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94 Термостойкость изоляции: 75 °C Материал наконечника: медь марки М1 Покрытие наконечника: электролитическое лужение Максимальное напряжение: 690 В

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20231 упак88 упак

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарНКИ 1.5-5 (30шт)КВТАрт. RU 114605
162,48 ₽8 упак по каталогу
Аналог из источникаRUICHIRVL1.25-5 redАрт. RU 61168
2,17 ₽28 000 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Аналог из источникаКВТНКИ 1.5-5Арт. RU 110920
3,94 ₽7 400 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантКВТНКИ-Т 6.0-8Арт. RU 114582
19,28 ₽200 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантКВТНКИ-Т 2.5-4Арт. RU 114579
8,61 ₽90 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Технология монтажаопрессовка—Нет данных—Нет данныхопрессовка, термоусадкаОтличаетсяопрессовка, термоусадкаОтличается
Материал контактной частимедь—Нет данных—Нет данныхмедьСовпадаетмедьСовпадает
Покрытие контактной частигальваническое лужение—Нет данных—Нет данныхгальваническое лужениеСовпадаетгальваническое лужениеСовпадает
Рабочее напряжениедо 0,69 кВ—Нет данных—Нет данныхдо 0,69 кВСовпадаетдо 0,69 кВСовпадает
Основные размерыL- 20,8; I - 10; B - 8; S - 0,8; D -5,3; d1 - 1,7; А - 4—Нет данныхD - 5,3; В - 8; L - 20,8; l - 10; d1 - 1,7; A - 4; S - 0,8 ммОтличаетсяL- 42; I - 24; B - 15; S - 1; D -8,4; d1 - 3,4; А - 7,5ОтличаетсяL- 29,8; I - 19; B - 6,6; S - 0,8; D -4,3; d1 - 2,3; А - 3,3Отличается
  • Аналог из источникаRUICHIRVL1.25-5 redАрт. RU 61168
    2,17 ₽28 000 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Технология монтажа
    ТекущийопрессовкаАналог—Нет данных
    Материал контактной части
    ТекущиймедьАналог—Нет данных
    Покрытие контактной части
    Текущийгальваническое лужениеАналог—Нет данных
    Рабочее напряжение
    Текущийдо 0,69 кВАналог—Нет данных
    Основные размеры
    ТекущийL- 20,8; I - 10; B - 8; S - 0,8; D -5,3; d1 - 1,7; А - 4Аналог—Нет данных
    Открыть товар
  • Аналог из источникаКВТНКИ 1.5-5Арт. RU 110920
    3,94 ₽7 400 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Технология монтажа
    ТекущийопрессовкаАналог—Нет данных
    Материал контактной части
    ТекущиймедьАналог—Нет данных
    Покрытие контактной части
    Текущийгальваническое лужениеАналог—Нет данных
    Рабочее напряжение
    Текущийдо 0,69 кВАналог—Нет данных
    Основные размеры
    ТекущийL- 20,8; I - 10; B - 8; S - 0,8; D -5,3; d1 - 1,7; А - 4АналогD - 5,3; В - 8; L - 20,8; l - 10; d1 - 1,7; A - 4; S - 0,8 ммОтличается
    Открыть товар
  • Параметрический вариантКВТНКИ-Т 6.0-8Арт. RU 114582
    19,28 ₽200 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Технология монтажа
    ТекущийопрессовкаАналогопрессовка, термоусадкаОтличается
    Материал контактной части
    ТекущиймедьАналогмедьСовпадает
    Покрытие контактной части
    Текущийгальваническое лужениеАналоггальваническое лужениеСовпадает
    Рабочее напряжение
    Текущийдо 0,69 кВАналогдо 0,69 кВСовпадает
    Основные размеры
    ТекущийL- 20,8; I - 10; B - 8; S - 0,8; D -5,3; d1 - 1,7; А - 4АналогL- 42; I - 24; B - 15; S - 1; D -8,4; d1 - 3,4; А - 7,5Отличается
    Открыть товар
  • Параметрический вариантКВТНКИ-Т 2.5-4Арт. RU 114579
    8,61 ₽90 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Технология монтажа
    ТекущийопрессовкаАналогопрессовка, термоусадкаОтличается
    Материал контактной части
    ТекущиймедьАналогмедьСовпадает
    Покрытие контактной части
    Текущийгальваническое лужениеАналоггальваническое лужениеСовпадает
    Рабочее напряжение
    Текущийдо 0,69 кВАналогдо 0,69 кВСовпадает
    Основные размеры
    ТекущийL- 20,8; I - 10; B - 8; S - 0,8; D -5,3; d1 - 1,7; А - 4АналогL- 29,8; I - 19; B - 6,6; S - 0,8; D -4,3; d1 - 2,3; А - 3,3Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
