Datasheet NJW0302G
Технические параметры, размеры и рекомендации производителя

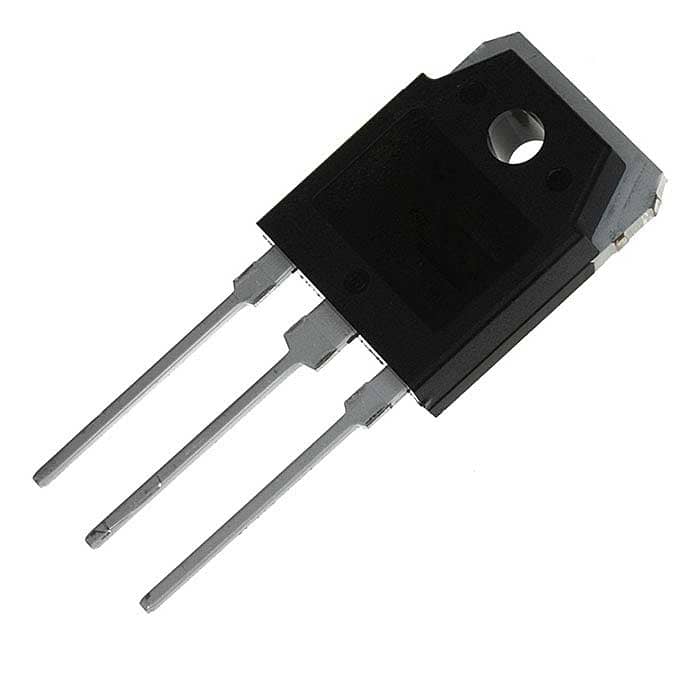

NJW0302G
биполярный транзистор JSMSEMI NPN, 250 В, 15 А, корпус TO-3PN
- MPN
- NJW0302G
- Бренд
- JSMSEMI
- Артикул RU
- 123778
Основные параметры
- Описание
- Транзистор биполярный NPN; 250 В; 15 А; hFE 55...160; TO-3PN
- Тип проводимости
- NPN
- Максимальное напряжение КЭ (Vceo), В
- 250
- Максимальное напряжение КБ (Vcbo), В
- 250
- Максимальное напряжение ЭБ (Vebo), В
- 6
- Напряжение насыщения КЭ Vce(sat), В
- 2,5
290 шт в наличии66,54 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное напряжение КЭ (Vceo), В
- 250
- Максимальное напряжение КБ (Vcbo), В
- 250
- Максимальное напряжение ЭБ (Vebo), В
- 6
- Напряжение насыщения КЭ Vce(sat), В
- 2,5
- Максимальный постоянный ток коллектора, А
- 15
- Максимальная рассеиваемая мощность, Вт
- 150
- Граничная частота ft, МГц
- 30
Монтаж и корпус
- Корпус
- TO-3PN
- Способ монтажа
- Сквозной
Упаковка и вес
- Вес брутто
- 01.07.1989
- Упаковка
- 30
Другие параметры
- Описание
- Транзистор биполярный NPN; 250 В; 15 А; hFE 55...160; TO-3PN
- Тип проводимости
- NPN
- Коэффициент усиления hFE мин.
- 55
- Коэффициент усиления hFE макс.
- 160

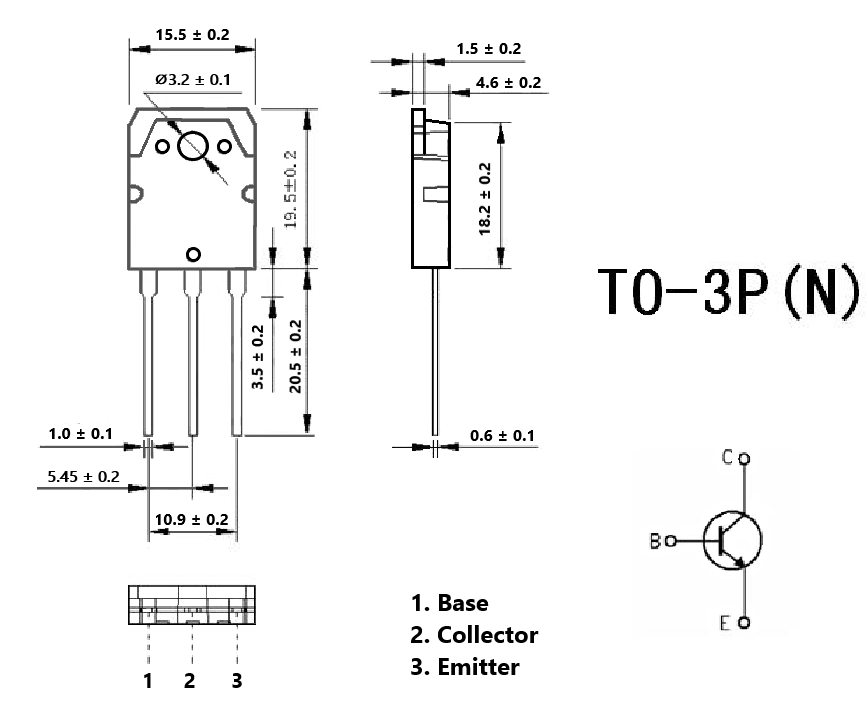

Документация и схема
Условия поставки
Обновлено 31.07.2026- Источник / остаток
- Каталог RU Electronics · 290 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 / 30 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
NJW0302G - биполярный транзистор для сквозного монтажа в корпусе TO-3PN. Тип проводимости NPN. Максимальное напряжение КЭ Vceo 250 В, максимальный ток коллектора Ic max 15 А, коэффициент усиления по току hFE 55...160. Граничная частота 30 МГц.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202410 шт220 шт
202430 шт9270 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарNJW0302GJSMSEMIАрт. RU 123778 66,54 ₽290 шт по каталогу |  14,94 ₽3 450 шт по каталогу Совпадает 2 из 3 сравнимых параметров |  54,68 ₽550 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  21,63 ₽730 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 14,69 ₽800 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип проводимости | NPN | NPNСовпадает | PNPОтличается | NPNСовпадает | NPNСовпадает |
| Корпус | TO-3PN | TO-126Отличается | TO-3PNСовпадает | TO-220Отличается | TO-220Отличается |
| Способ монтажа | Сквозной | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает |
| Коэффициент усиления hFE мин. | 55 | —Нет данных | 50Отличается | 15Отличается | 50Отличается |
| Максимальное напряжение КЭ (Vceo), В | 250 | —Нет данных | -180Отличается | 100Отличается | 200Отличается |
- 14,94 ₽3 450 шт по каталогу
Совпадает 2 из 3 сравнимых параметров
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийTO-3PNАналогTO-126Отличается
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коэффициент усиления hFE мин.
- Текущий55Аналог—Нет данных
- Максимальное напряжение КЭ (Vceo), В
- Текущий250Аналог—Нет данных
- 54,68 ₽550 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNPNАналогPNPОтличается
- Корпус
- ТекущийTO-3PNАналогTO-3PNСовпадает
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коэффициент усиления hFE мин.
- Текущий55Аналог50Отличается
- Максимальное напряжение КЭ (Vceo), В
- Текущий250Аналог-180Отличается
- 21,63 ₽730 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийTO-3PNАналогTO-220Отличается
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коэффициент усиления hFE мин.
- Текущий55Аналог15Отличается
- Максимальное напряжение КЭ (Vceo), В
- Текущий250Аналог100Отличается
- 14,69 ₽800 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийTO-3PNАналогTO-220Отличается
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коэффициент усиления hFE мин.
- Текущий55Аналог50Отличается
- Максимальное напряжение КЭ (Vceo), В
- Текущий250Аналог200Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
