Datasheet МТТ500-12
Технические параметры, размеры и рекомендации производителя
Тиристорный модуль силовой полупроводниковый RUICHI МТТ500-12
500 А, корпус С-12
- MPN
- МТТ500-12
- Бренд
- Ruichi
- Артикул RU
- 62468
Основные параметры
- Конфигурация
- Полумост, тиристор-тиристор
- Максимально допустимый средний прямой ток It(av), А
- 500
- Повторяющееся импульсное напряжение, Vdrm/Vrrm, В
- 1200
- Действующий ток в открытом состоянии, It(rms), А
- 780
- Максимальный ударный ток, Itsm, А
- 16000
- Защитный показатель, I2t, А^2*с*10^3
- 1280
Под заказ9 093,76 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимально допустимый средний прямой ток It(av), А
- 500
- Повторяющееся импульсное напряжение, Vdrm/Vrrm, В
- 1200
- Действующий ток в открытом состоянии, It(rms), А
- 780
- Максимальный ударный ток, Itsm, А
- 16000
- Отпирающее постоянное напряжение, Vgt, В
- 1...3
- Отпирающий постоянный ток, Igt, мА
- 200
- Ток удержания, мА
- 200
- Напряжение изоляции, В
- 2500
Монтаж и корпус
- Длина
- 126 мм
- Ширина
- 62 мм
- Высота
- 60 мм
Условия эксплуатации
- Защитный показатель, I2t, А^2*с*10^3
- 1280
Упаковка и вес
- Вес брутто
- 1517.00
- Транспортная упаковка: размер/кол-во
- 34.5*16.5*15/10
Другие параметры
- Конфигурация
- Полумост, тиристор-тиристор
- Предельная скорость нарастания dV/dt, В/мкс
- 800
- Тип
- модуль тиристорный серии МТТ

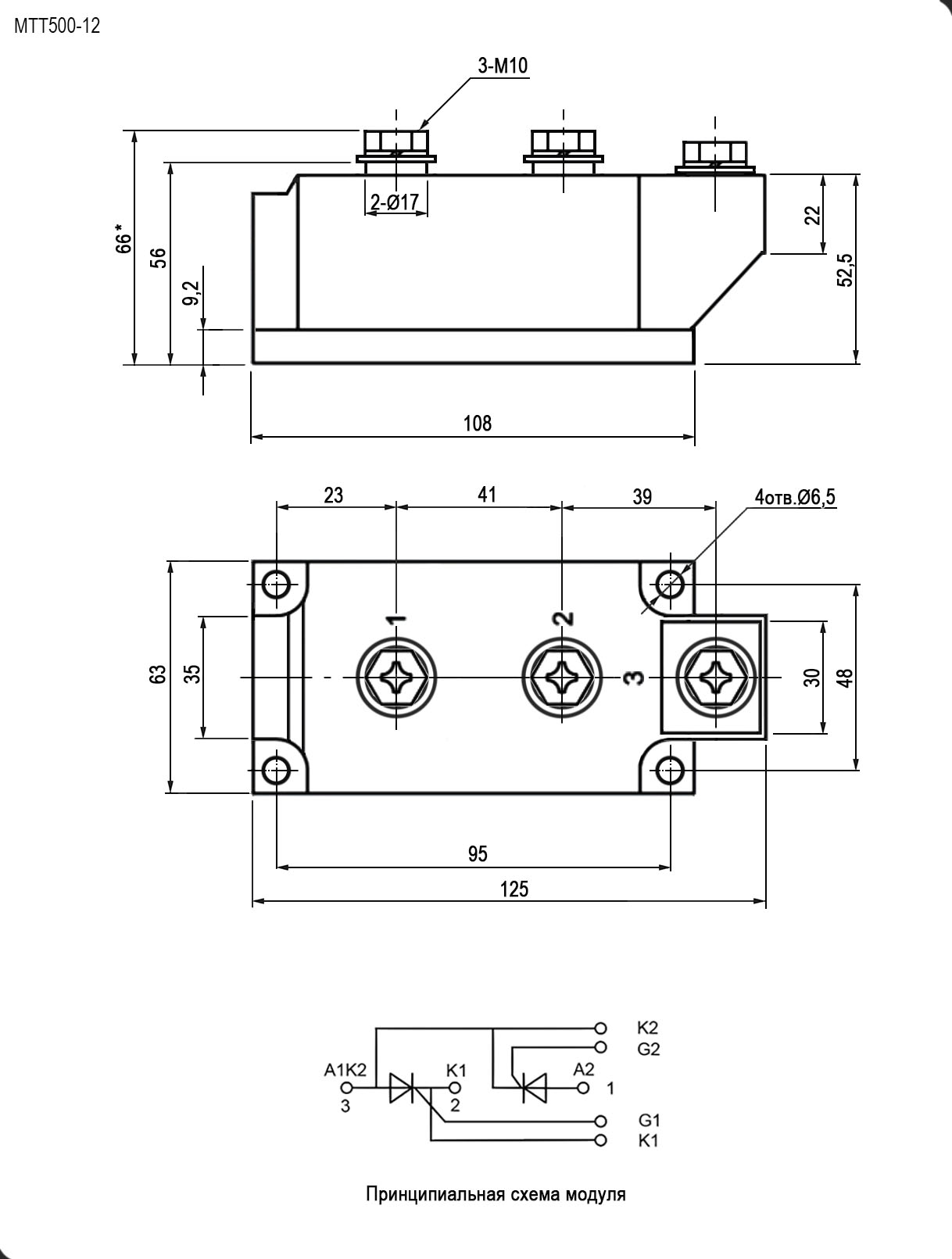

Документация и схема
Условия поставки
Обновлено 02.09.2026- Источник / остаток
- Каталог RU Electronics · 80 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Описание
Тиристорный модуль силовой полупроводниковый RUICHI МТТ500-12, 500 А, корпус С-12 - полупроводниковый силовой модуль, который регулируют и преобразовывает постоянный и переменный ток до 250 ампер частотой до 50 Гц в цепях с напряжением до 1200 вольт.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарМТТ500-12RUICHIАрт. RU 62468 9 093,76 ₽Под заказ |  10 230,00 ₽42 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  10 200,90 ₽33 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  12 766,85 ₽17 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  5 200,01 ₽33 шт по каталогу Совпадает 1 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Конфигурация | Полумост, тиристор-тиристор | Полумост, тиристор-тиристорСовпадает | Полумост, тиристор-тиристорСовпадает | Полумост, тиристор-тиристорСовпадает | Полумост, тиристор-тиристорСовпадает |
| Действующий ток в открытом состоянии, It(rms), А | 780 | 780Совпадает | 924Отличается | 1256Отличается | 471Отличается |
| Максимально допустимый средний прямой ток It(av), А | 500 | 500Совпадает | 630Отличается | 800Отличается | 300Отличается |
| Отпирающее постоянное напряжение, Vgt, В | 1...3 | 1...3Совпадает | 1...3Совпадает | 1...3Совпадает | 1...2,5Отличается |
| Отпирающий постоянный ток, Igt, мА | 200 | 200Совпадает | 200Совпадает | 200Совпадает | 180Отличается |
- 10 230,00 ₽42 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Конфигурация
- ТекущийПолумост, тиристор-тиристорАналогПолумост, тиристор-тиристорСовпадает
- Действующий ток в открытом состоянии, It(rms), А
- Текущий780Аналог780Совпадает
- Максимально допустимый средний прямой ток It(av), А
- Текущий500Аналог500Совпадает
- Отпирающее постоянное напряжение, Vgt, В
- Текущий1...3Аналог1...3Совпадает
- Отпирающий постоянный ток, Igt, мА
- Текущий200Аналог200Совпадает
- 10 200,90 ₽33 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийПолумост, тиристор-тиристорАналогПолумост, тиристор-тиристорСовпадает
- Действующий ток в открытом состоянии, It(rms), А
- Текущий780Аналог924Отличается
- Максимально допустимый средний прямой ток It(av), А
- Текущий500Аналог630Отличается
- Отпирающее постоянное напряжение, Vgt, В
- Текущий1...3Аналог1...3Совпадает
- Отпирающий постоянный ток, Igt, мА
- Текущий200Аналог200Совпадает
- 12 766,85 ₽17 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийПолумост, тиристор-тиристорАналогПолумост, тиристор-тиристорСовпадает
- Действующий ток в открытом состоянии, It(rms), А
- Текущий780Аналог1256Отличается
- Максимально допустимый средний прямой ток It(av), А
- Текущий500Аналог800Отличается
- Отпирающее постоянное напряжение, Vgt, В
- Текущий1...3Аналог1...3Совпадает
- Отпирающий постоянный ток, Igt, мА
- Текущий200Аналог200Совпадает
- 5 200,01 ₽33 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Конфигурация
- ТекущийПолумост, тиристор-тиристорАналогПолумост, тиристор-тиристорСовпадает
- Действующий ток в открытом состоянии, It(rms), А
- Текущий780Аналог471Отличается
- Максимально допустимый средний прямой ток It(av), А
- Текущий500Аналог300Отличается
- Отпирающее постоянное напряжение, Vgt, В
- Текущий1...3Аналог1...2,5Отличается
- Отпирающий постоянный ток, Igt, мА
- Текущий200Аналог180Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
