МТТ100-12 RUICHI тиристорный модуль
полумост, 100 А, 1200 В, корпус С-12 (92 х 20 х 30 мм).
- MPN
- МТТ100-12
- Бренд
- Ruichi
- Артикул RU
- 57809
Основные параметры
- Конфигурация
- Полумост, тиристор-тиристор
- Максимально допустимый средний прямой ток It(av), А
- 100
- Повторяющееся импульсное напряжение, Vdrm/Vrrm, В
- 1200
- Действующий ток в открытом состоянии, It(rms), А
- 173
- Максимальный ударный ток, Itsm, А
- 2400
- Защитный показатель, I2t, А^2*с*10^3
- 29
70 шт в наличии1 738,13 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимально допустимый средний прямой ток It(av), А
- 100
- Повторяющееся импульсное напряжение, Vdrm/Vrrm, В
- 1200
- Действующий ток в открытом состоянии, It(rms), А
- 173
- Максимальный ударный ток, Itsm, А
- 2400
- Отпирающее постоянное напряжение, Vgt, В
- 1...2,5
- Отпирающий постоянный ток, Igt, мА
- 100
- Ток удержания, мА
- 150
- Напряжение изоляции, В
- 2500
Монтаж и корпус
- Длина
- 92 мм
- Ширина
- 20 мм
- Высота
- 30 (корпус)
Условия эксплуатации
- Защитный показатель, I2t, А^2*с*10^3
- 29
- Диапазон рабочих температур
- перехода максимально допустимая (Tjm) - 125 °С
Упаковка и вес
- Вес брутто
- 129.10
- Транспортная упаковка: размер/кол-во
- 23*20.5*25/100
Другие параметры
- Конфигурация
- Полумост, тиристор-тиристор
- Предельная скорость нарастания dV/dt, В/мкс
- 800
- Тип
- модуль тиристорный серии МТТ

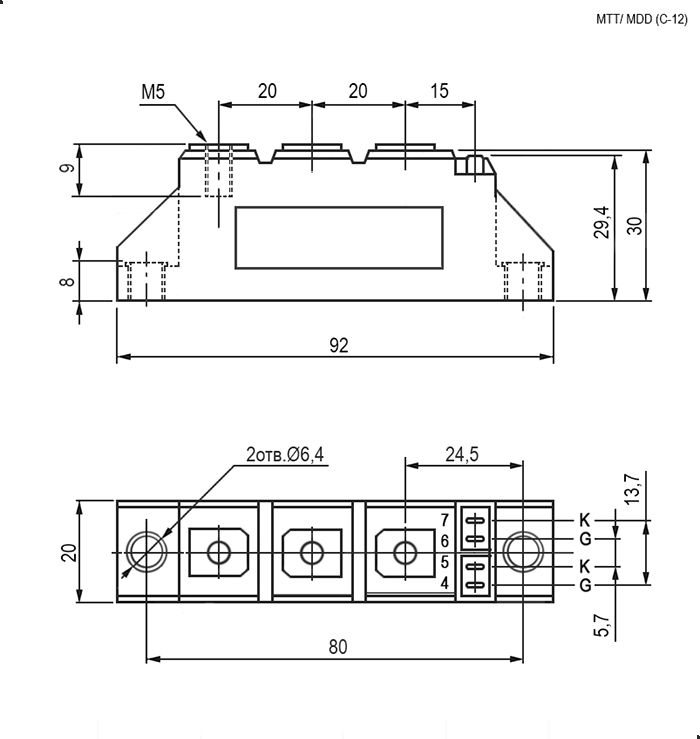

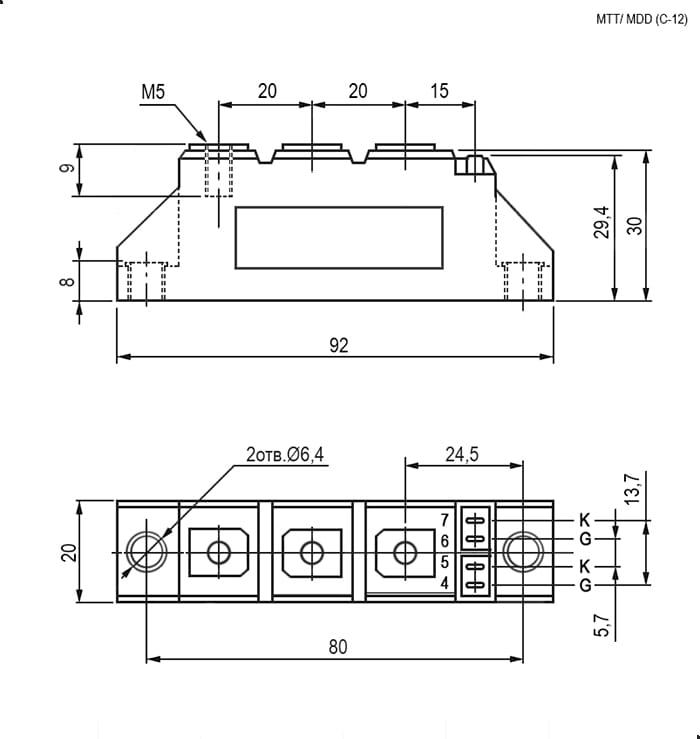

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 05.09.2026- Источник / остаток
- Каталог RU Electronics · 70 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 / 5 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet отсутствует — можно запросить
Описание
Тиристорный модуль МТТ100-12 для монтажа на охладитель в корпусе С-12 (92 х 20 х 30 мм). Внутренняя схема - полумост. Обратное напряжение Vdrm/Vrrm 1200 В, средний выпрямленный ток It(av) 100 А. Ударный ток Itsm 2.4 кА. Стойкость к dV/dt 800 D/мкс. Напряжение изоляции 2.5 кВ.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20261 шт1010 шт
20265 шт1260 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарМТТ100-12RUICHIАрт. RU 57809 1 738,13 ₽70 шт по каталогу |  1 799,56 ₽208 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  1 370,26 ₽253 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  2 498,56 ₽177 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  4 882,50 ₽40 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Конфигурация | Полумост, тиристор-тиристор | Полумост, тиристор-тиристорСовпадает | Полумост, тиристор-тиристорСовпадает | Полумост, тиристор-тиристорСовпадает | Полумост, тиристор-тиристорСовпадает |
| Действующий ток в открытом состоянии, It(rms), А | 173 | 271Отличается | 170Отличается | 251Отличается | 314Отличается |
| Максимально допустимый средний прямой ток It(av), А | 100 | 80Отличается | 63Отличается | 160Отличается | 200Отличается |
| Отпирающее постоянное напряжение, Vgt, В | 1...2,5 | 1...2,5Совпадает | 1...2,5Совпадает | 1...2,5Совпадает | 1...2,5Совпадает |
| Отпирающий постоянный ток, Igt, мА | 100 | 100Совпадает | 100Совпадает | 150Отличается | 180Отличается |
- 1 799,56 ₽208 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийПолумост, тиристор-тиристорАналогПолумост, тиристор-тиристорСовпадает
- Действующий ток в открытом состоянии, It(rms), А
- Текущий173Аналог271Отличается
- Максимально допустимый средний прямой ток It(av), А
- Текущий100Аналог80Отличается
- Отпирающее постоянное напряжение, Vgt, В
- Текущий1...2,5Аналог1...2,5Совпадает
- Отпирающий постоянный ток, Igt, мА
- Текущий100Аналог100Совпадает
- 1 370,26 ₽253 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Конфигурация
- ТекущийПолумост, тиристор-тиристорАналогПолумост, тиристор-тиристорСовпадает
- Действующий ток в открытом состоянии, It(rms), А
- Текущий173Аналог170Отличается
- Максимально допустимый средний прямой ток It(av), А
- Текущий100Аналог63Отличается
- Отпирающее постоянное напряжение, Vgt, В
- Текущий1...2,5Аналог1...2,5Совпадает
- Отпирающий постоянный ток, Igt, мА
- Текущий100Аналог100Совпадает
- 2 498,56 ₽177 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Конфигурация
- ТекущийПолумост, тиристор-тиристорАналогПолумост, тиристор-тиристорСовпадает
- Действующий ток в открытом состоянии, It(rms), А
- Текущий173Аналог251Отличается
- Максимально допустимый средний прямой ток It(av), А
- Текущий100Аналог160Отличается
- Отпирающее постоянное напряжение, Vgt, В
- Текущий1...2,5Аналог1...2,5Совпадает
- Отпирающий постоянный ток, Igt, мА
- Текущий100Аналог150Отличается
- 4 882,50 ₽40 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Конфигурация
- ТекущийПолумост, тиристор-тиристорАналогПолумост, тиристор-тиристорСовпадает
- Действующий ток в открытом состоянии, It(rms), А
- Текущий173Аналог314Отличается
- Максимально допустимый средний прямой ток It(av), А
- Текущий100Аналог200Отличается
- Отпирающее постоянное напряжение, Vgt, В
- Текущий1...2,5Аналог1...2,5Совпадает
- Отпирающий постоянный ток, Igt, мА
- Текущий100Аналог180Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
