Datasheet MTS-223 (on)-off-(on)
Технические параметры, размеры и рекомендации производителя
Микротумблер RUICHI MTS-223
(ON)-OFF-(ON), DPDT, 3 А, 250 В, 50 мОм, установочное отверстие 6 мм, 6 контактов
- MPN
- MTS-223 (on)-off-(on)
- Бренд
- Ruichi
- Артикул RU
- 56906
Основные параметры
- Схема переключения
- (ON)-OFF-(ON), DPDT
- Номинальный ток
- 3 (6) А
- Высота
- 13,2 мм
- Ширина
- 12,7 мм
- Глубина
- 33,3 мм
- Размер установочного отверстия
- Ф6 мм
220 шт в наличии48,32 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 3 (6) А
- Коммутируемое напряжение
- 250 (125) В
- Схема переключения
- (ON)-OFF-(ON), DPDT
- Контактное сопротивление, не более
- 50 мОм
- Сопротивление изоляции, не менее
- 1000 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- 1500 (50 Гц, 1 мин.) В
- Количество циклов коммутации (электро), не менее
- 10000
Монтаж и корпус
- Высота
- 13,2 мм
- Ширина
- 12,7 мм
- Глубина
- 33,3 мм
- Размер установочного отверстия
- Ф6 мм
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 3/ 2 (6P)
Условия эксплуатации
- Диапазон рабочих температур
- -25 ...+85 °С
Упаковка и вес
- Вес брутто
- 6.66
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/500

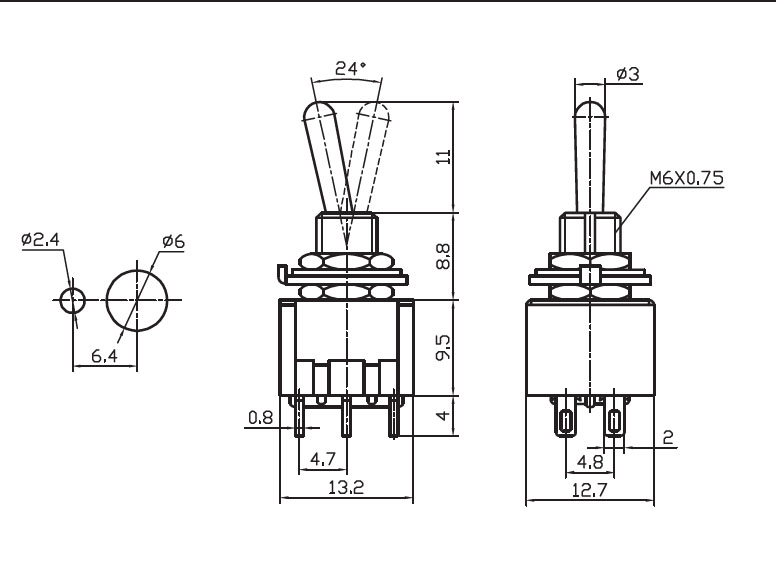

Документация и схема
Условия поставки
Обновлено 03.09.2026- Источник / остаток
- Каталог RU Electronics · 220 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 / 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Микротумблер RUICHI MTS-223, (ON)-OFF-(ON), DPDT, 3 А, 250 В, 50 мОм, установочное отверстие 6 мм, 6 контактов коммутирует цепи сигнализации, питания и управления с напряжением до 250 В, силой тока до 6 А и коммутируемой мощностью до 750 Вт. Тип механизма переключения микротумблера – рычажный.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202610 шт220 шт
2026100 шт2200 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарMTS-223 (on)-off-(on)RUICHIАрт. RU 56906 48,32 ₽220 шт по каталогу |  42,69 ₽920 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  84,88 ₽1 050 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  55,49 ₽90 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  40,65 ₽2 300 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | (ON)-OFF-(ON), DPDT | ON-OFF-ON, DPDTОтличается | ON-OFF-ON, DPDTОтличается | ON-ON, DPDTОтличается | ON-OFF, DPSTОтличается |
| Коммутируемое напряжение | 250 (125) В | 250 (125) ВСовпадает | 250 (125) ВСовпадает | 250 (125) ВСовпадает | 250 (125) ВСовпадает |
| Контактное сопротивление, не более | 50 мОм | 50 мОмСовпадает | 50 мОмСовпадает | 20 мОмОтличается | 20 мОмОтличается |
| Номинальный ток | 3 (6) А | 3 (6) АСовпадает | 3 (6) АСовпадает | 3 (6) АСовпадает | 3 (6) АСовпадает |
| Сопротивление изоляции, не менее | 1000 (при Uисп.dc=500 В) МОм | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает | 1000 (при Uисп.dc=500 В) МОмСовпадает |
- 42,69 ₽920 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- Текущий(ON)-OFF-(ON), DPDTАналогON-OFF-ON, DPDTОтличается
- Коммутируемое напряжение
- Текущий250 (125) ВАналог250 (125) ВСовпадает
- Контактное сопротивление, не более
- Текущий50 мОмАналог50 мОмСовпадает
- Номинальный ток
- Текущий3 (6) ААналог3 (6) АСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 84,88 ₽1 050 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- Текущий(ON)-OFF-(ON), DPDTАналогON-OFF-ON, DPDTОтличается
- Коммутируемое напряжение
- Текущий250 (125) ВАналог250 (125) ВСовпадает
- Контактное сопротивление, не более
- Текущий50 мОмАналог50 мОмСовпадает
- Номинальный ток
- Текущий3 (6) ААналог3 (6) АСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 55,49 ₽90 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- Текущий(ON)-OFF-(ON), DPDTАналогON-ON, DPDTОтличается
- Коммутируемое напряжение
- Текущий250 (125) ВАналог250 (125) ВСовпадает
- Контактное сопротивление, не более
- Текущий50 мОмАналог20 мОмОтличается
- Номинальный ток
- Текущий3 (6) ААналог3 (6) АСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
- 40,65 ₽2 300 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- Текущий(ON)-OFF-(ON), DPDTАналогON-OFF, DPSTОтличается
- Коммутируемое напряжение
- Текущий250 (125) ВАналог250 (125) ВСовпадает
- Контактное сопротивление, не более
- Текущий50 мОмАналог20 мОмОтличается
- Номинальный ток
- Текущий3 (6) ААналог3 (6) АСовпадает
- Сопротивление изоляции, не менее
- Текущий1000 (при Uисп.dc=500 В) МОмАналог1000 (при Uисп.dc=500 В) МОмСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
