Datasheet MSW-07-1
Технические параметры, размеры и рекомендации производителя
Микропереключатель с планкой и роликом RUICHI MSW-07-1
ON-(ON) 6P-2x3, 5 А, 250 В
- MPN
- MSW-07-1
- Бренд
- Ruichi
- Артикул RU
- 82070
Основные параметры
- Схема переключения
- ON-(ON); 6P - 2x3
- Номинальный ток, А
- 5 (ВНИМАНИЕ! Все MSW на 5А)
- Номинальное напряжение, В
- 250/ 125
- Сопротивление изоляции, МОм, не менее
- 100 (500 В-DC, 1 мин.)
- Контактное сопротивление, мОм, не более
- 30
- Диэлектрическая прочность, В
- 1000 (50 Гц, 1 мин.)
595 шт в наличии164,96 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- ON-(ON); 6P - 2x3
- Сопротивление изоляции, МОм, не менее
- 100 (500 В-DC, 1 мин.)
- Контактное сопротивление, мОм, не более
- 30
- Диэлектрическая прочность, В
- 1000 (50 Гц, 1 мин.)
- Количество циклов коммутации (электро), не менее
- 100000
- Номинальное напряжение, В
- 250/ 125
- Номинальный ток, А
- 5 (ВНИМАНИЕ! Все MSW на 5А)

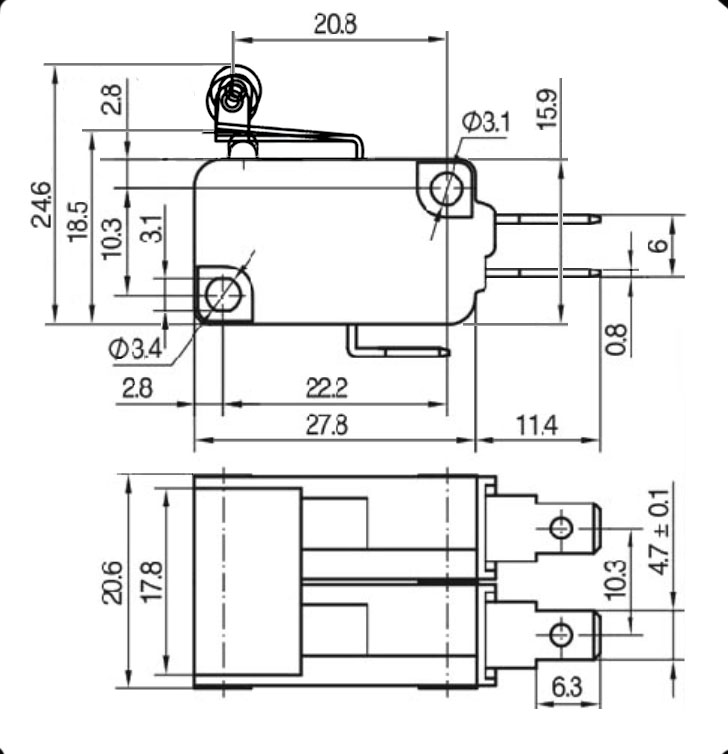

Монтаж и корпус
- Глубина, мм
- 39,2
- Ширина, мм
- 20,6
- Высота, мм
- 15,9 (корпус)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+80
Упаковка и вес
- Вес брутто
- 17.35
- Транспортная упаковка: размер/кол-во
- 52*28*28.5/1000
Документация и схема
Условия поставки
Обновлено 29.08.2026- Источник / остаток
- Каталог RU Electronics · 595 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 5 / 10 / 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
Микропереключатель с планкой и роликом RUICHI MSW-07-1, ON-(ON) 6P-2x3, 5 А, 250 В представляет собой коммутационное устройство с механическим приводом. Он используется в качестве исполнительных устройств дистанционного управления, а также в качестве базового элемента для ряда коммутирующих изделий: кнопок, кнопочных, клавишных и других переключателей.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20255 шт735 шт
202510 шт110 шт
202550 шт11550 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарMSW-07-1RUICHIАрт. RU 82070 164,96 ₽595 шт по каталогу |  120,58 ₽194 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  15,30 ₽101 200 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  87,79 ₽280 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  18,60 ₽5 700 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-(ON); 6P - 2x3 | ON-(ON); 6P - 2x3PОтличается | ON-(ON)Отличается | ON-(ON) SPDT 6PОтличается | ON-(ON), SPSTОтличается |
| Контактное сопротивление, мОм, не более | 30 | 30Совпадает | 30Совпадает | 30Совпадает | 30Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (500 В-DC, 1 мин.) | 100 (при Uисп.dc=500 В)Отличается | 100 (при Uисп.dc=500 В)Отличается | 100 (500 В, 1 мин.)Отличается | 100 (при Uисп.dc=500 В)Отличается |
| Номинальное напряжение, В | 250/ 125 | 250/ 125Совпадает | 250/ 125Совпадает | 250/ 125Совпадает | 250Отличается |
| Номинальный ток, А | 5 (ВНИМАНИЕ! Все MSW на 5А) | 5Отличается | 3Отличается | 10Отличается | 5 (ВНИМАНИЕ! Все MSW на 5А)Совпадает |
- 120,58 ₽194 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON); 6P - 2x3АналогON-(ON); 6P - 2x3PОтличается
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В-DC, 1 мин.)Аналог100 (при Uисп.dc=500 В)Отличается
- Номинальное напряжение, В
- Текущий250/ 125Аналог250/ 125Совпадает
- Номинальный ток, А
- Текущий5 (ВНИМАНИЕ! Все MSW на 5А)Аналог5Отличается
- 15,30 ₽101 200 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON); 6P - 2x3АналогON-(ON)Отличается
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В-DC, 1 мин.)Аналог100 (при Uисп.dc=500 В)Отличается
- Номинальное напряжение, В
- Текущий250/ 125Аналог250/ 125Совпадает
- Номинальный ток, А
- Текущий5 (ВНИМАНИЕ! Все MSW на 5А)Аналог3Отличается
- 87,79 ₽280 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON); 6P - 2x3АналогON-(ON) SPDT 6PОтличается
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В-DC, 1 мин.)Аналог100 (500 В, 1 мин.)Отличается
- Номинальное напряжение, В
- Текущий250/ 125Аналог250/ 125Совпадает
- Номинальный ток, А
- Текущий5 (ВНИМАНИЕ! Все MSW на 5А)Аналог10Отличается
- 18,60 ₽5 700 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-(ON); 6P - 2x3АналогON-(ON), SPSTОтличается
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В-DC, 1 мин.)Аналог100 (при Uисп.dc=500 В)Отличается
- Номинальное напряжение, В
- Текущий250/ 125Аналог250Отличается
- Номинальный ток, А
- Текущий5 (ВНИМАНИЕ! Все MSW на 5А)Аналог5 (ВНИМАНИЕ! Все MSW на 5А)Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
