Концевые выключатели (микропереключатели)

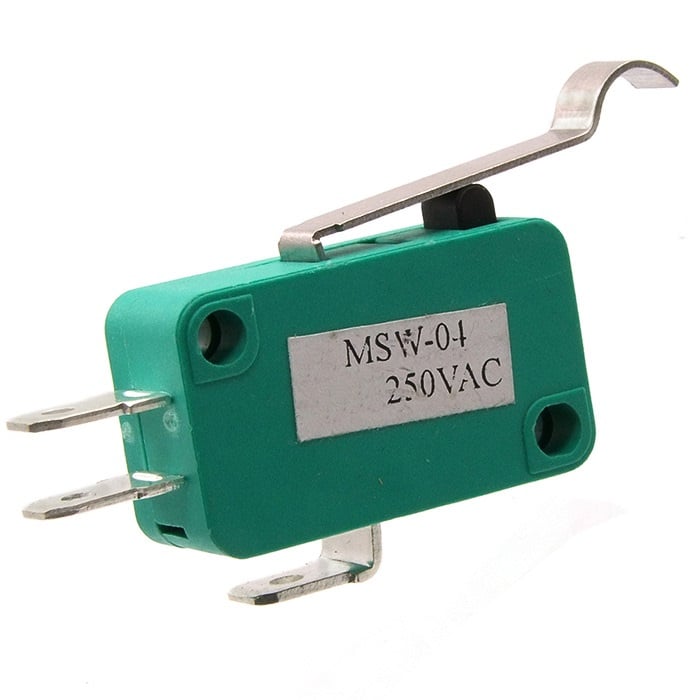

Микропереключатель с выносной планкой RUICHI MSW-04, ON-(ON) SPDT 3P, 4 A, 250 В, вынос планки 24 мм

MPN: MSW-04 ON-ON
Бренд: Ruichi
Артикул RU: 118006
Каталог обновлён: 02.08.2026

Источник / остаток: Каталог RU Electronics · 1 700 шт по данным каталога
Lead time: Со склада после подтверждения
MOQ: Уточняется при подтверждении
Кратность заказа: Не задана в источнике
Фасовка: 100 шт в упаковке
Date code / партия: Год / маркировка: 2026
Документация: Datasheet отсутствует — можно запросить

1 700 шт в наличии16,04 ₽

Закупка для юридических лиц

До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.

Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.

ДокументыСчёт, УПД и комплект закрывающих документов к поставке.

ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.

Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

Оплата и доставка Обсудить условия поставки

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу

Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

IMAGE · Схема

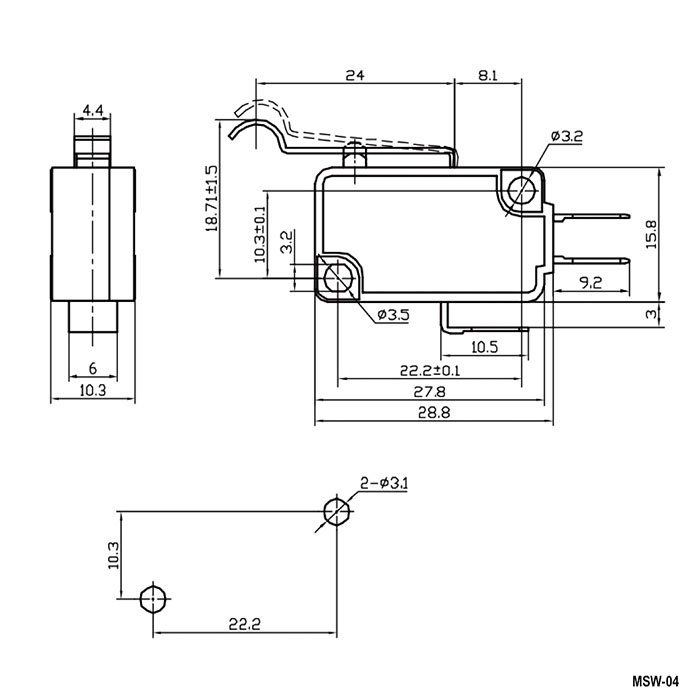

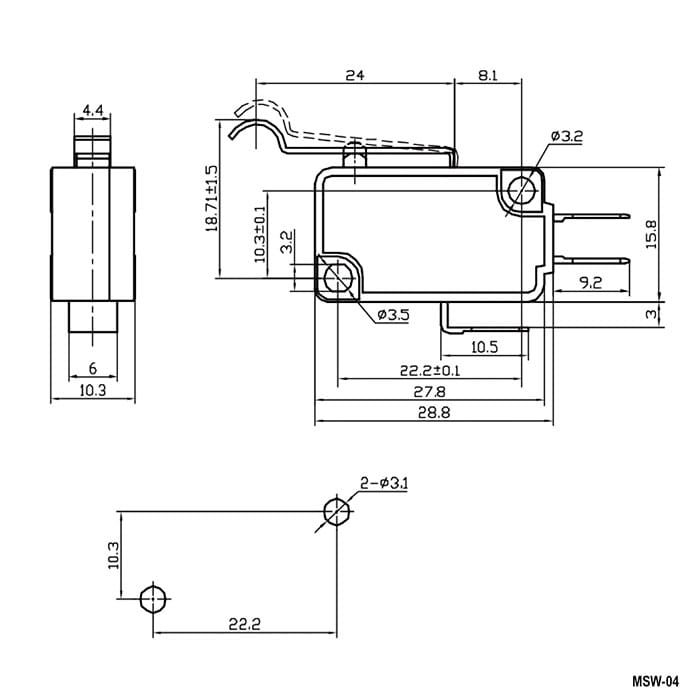

Схема MSW-04 ON-ON

Габаритный чертёж и расположение контактов

Скачать

Характеристики

14 параметров из источника

Схема переключения: ON-(ON) SPDT 3P
Сопротивление изоляции, МОм, не менее: 100 (500 В, 1 мин.)
Контактное сопротивление, мОм, не более: 30
Диэлектрическая прочность, В: 1500 (50 Гц, 1 мин.)
Количество циклов коммутации (электро), не менее: 100000
Вынос планки, мм: L - 24
Вес брутто: 7.54
Транспортная упаковка: размер/кол-во: 33.5*25*22.5/700
Диапазон рабочих температур, °C: -25...+80
Номинальное напряжение, В: 250/ 125
Номинальный ток, А: 4
Глубина, мм: 28,8 (корпус)
Ширина, мм: 10,3
Высота, мм: 15,8 (корпус)

Описание

Микропереключатель с выносной планкой RUICHI MSW-04, ON-(ON) SPDT 3P, 4 A, 250 В, вынос планки 24 мм представляет собой коммутационное устройство с механическим приводом. Он используется в качестве исполнительных устройств дистанционного управления, а также в качестве базового элемента для ряда коммутирующих изделий: кнопок, кнопочных, клавишных и других переключателей.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом

Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц

2026100 шт171 700 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товарMSW-04 ON-ONRUICHIАрт. RU 118006 16,04 ₽1 700 шт по каталогу	Параметрический вариантRUICHIMSW-06-1 on-onАрт. RU 81330 87,79 ₽300 шт по каталогу Совпадает 3 из 5 сравнимых параметров	Параметрический вариантRUICHIMSW-13-1Арт. RU 120175 24,90 ₽25 шт по каталогу Совпадает 2 из 5 сравнимых параметров	Параметрический вариантRUICHIMSW-13Арт. RU 67322 15,30 ₽104 800 шт по каталогу Совпадает 2 из 5 сравнимых параметров	Параметрический вариантRUICHIMSW-07-1Арт. RU 82070 164,96 ₽615 шт по каталогу Совпадает 2 из 5 сравнимых параметров
Схема переключения	ON-(ON) SPDT 3P	ON-(ON) SPDT 6PОтличается	ON-(ON)Отличается	ON-(ON)Отличается	ON-(ON); 6P - 2x3Отличается
Контактное сопротивление, мОм, не более	30	30Совпадает	30Совпадает	30Совпадает	30Совпадает
Сопротивление изоляции, МОм, не менее	100 (500 В, 1 мин.)	100 (500 В, 1 мин.)Совпадает	100 (при Uисп.dc=500 В)Отличается	100 (при Uисп.dc=500 В)Отличается	100 (500 В-DC, 1 мин.)Отличается
Номинальный ток, А	4	10Отличается	10Отличается	3Отличается	5 (ВНИМАНИЕ! Все MSW на 5А)Отличается
Номинальное напряжение, В	250/ 125	250/ 125Совпадает	250/ 125Совпадает	250/ 125Совпадает	250/ 125Совпадает

Параметрический вариантRUICHIMSW-06-1 on-onАрт. RU 81330
87,79 ₽300 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
Схема переключения
ТекущийON-(ON) SPDT 3PАналогON-(ON) SPDT 6PОтличается
Контактное сопротивление, мОм, не более
Текущий30Аналог30Совпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (500 В, 1 мин.)Аналог100 (500 В, 1 мин.)Совпадает
Номинальный ток, А
Текущий4Аналог10Отличается
Номинальное напряжение, В
Текущий250/ 125Аналог250/ 125Совпадает
Открыть товар
Параметрический вариантRUICHIMSW-13-1Арт. RU 120175
24,90 ₽25 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
Схема переключения
ТекущийON-(ON) SPDT 3PАналогON-(ON)Отличается
Контактное сопротивление, мОм, не более
Текущий30Аналог30Совпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (500 В, 1 мин.)Аналог100 (при Uисп.dc=500 В)Отличается
Номинальный ток, А
Текущий4Аналог10Отличается
Номинальное напряжение, В
Текущий250/ 125Аналог250/ 125Совпадает
Открыть товар
Параметрический вариантRUICHIMSW-13Арт. RU 67322
15,30 ₽104 800 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
Схема переключения
ТекущийON-(ON) SPDT 3PАналогON-(ON)Отличается
Контактное сопротивление, мОм, не более
Текущий30Аналог30Совпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (500 В, 1 мин.)Аналог100 (при Uисп.dc=500 В)Отличается
Номинальный ток, А
Текущий4Аналог3Отличается
Номинальное напряжение, В
Текущий250/ 125Аналог250/ 125Совпадает
Открыть товар
Параметрический вариантRUICHIMSW-07-1Арт. RU 82070
164,96 ₽615 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
Схема переключения
ТекущийON-(ON) SPDT 3PАналогON-(ON); 6P - 2x3Отличается
Контактное сопротивление, мОм, не более
Текущий30Аналог30Совпадает
Сопротивление изоляции, МОм, не менее
Текущий100 (500 В, 1 мин.)Аналог100 (500 В-DC, 1 мин.)Отличается
Номинальный ток, А
Текущий4Аналог5 (ВНИМАНИЕ! Все MSW на 5А)Отличается
Номинальное напряжение, В
Текущий250/ 125Аналог250/ 125Совпадает
Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
