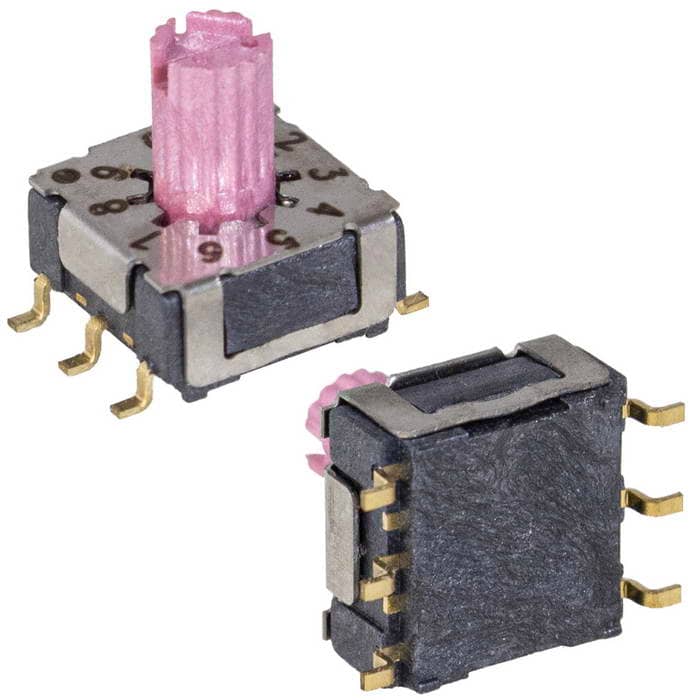

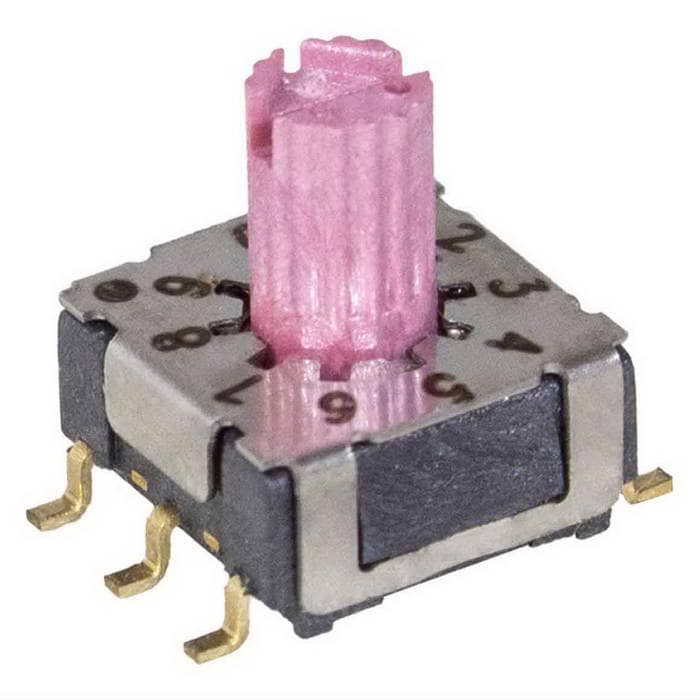

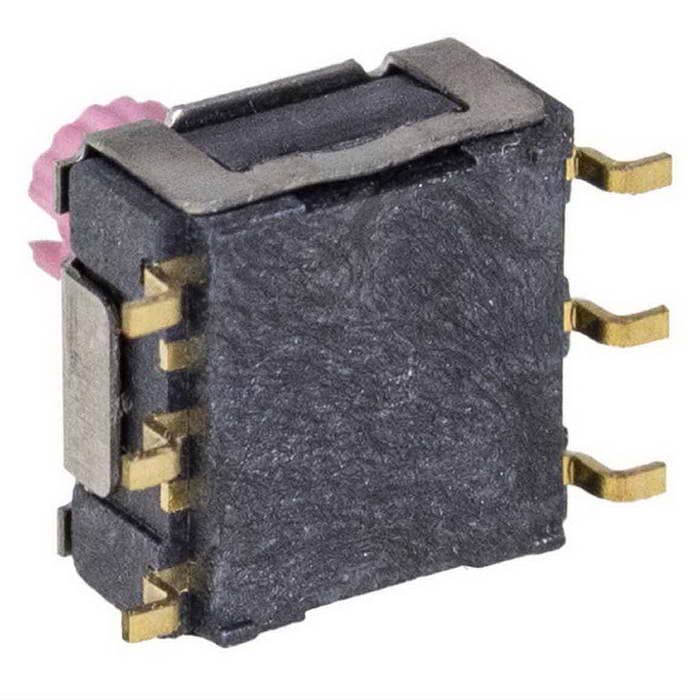

DIP-переключатель RUICHI MSSR-10S

MPN
MSSR-10S
Бренд
Ruichi
Артикул RU
117845

Основные параметры

Номинальный ток, мА
100 (400 без режима переключений)
Номинальное напряжение, В
42
Класс защиты
P67
Тип переключателя
Роторный кодирующий переключатель серии MSSR горизонтальный
Тип вала
Ф3,2х4,5 с насечкой и шлицем (KC)
Количество циклов коммутации (электро), не менее
25000
Все характеристики
Документация
68 шт в наличии113,94 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

15 параметров из источника

Электрические параметры

Количество циклов коммутации (электро), не менее
25000
Номинальный ток, мА
100 (400 без режима переключений)
Сопротивление изоляции, МОм, не менее
100
Контактное сопротивление, мОм, не более
80
Номинальное напряжение, В
42

Монтаж и корпус

Шаг контактов, мм
2.54
Способ монтажа
SMT
Глубина, мм
7,4
Ширина, мм
7,4
Высота, мм
3,65

Условия эксплуатации

Класс защиты
P67

Упаковка и вес

Вес брутто
1.05
Транспортная упаковка: размер/кол-во
54*18*12/200

Другие параметры

Тип переключателя
Роторный кодирующий переключатель серии MSSR горизонтальный
Тип вала
Ф3,2х4,5 с насечкой и шлицем (KC)

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet MSSR-10S

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема MSSR-10S
IMAGE · Схема

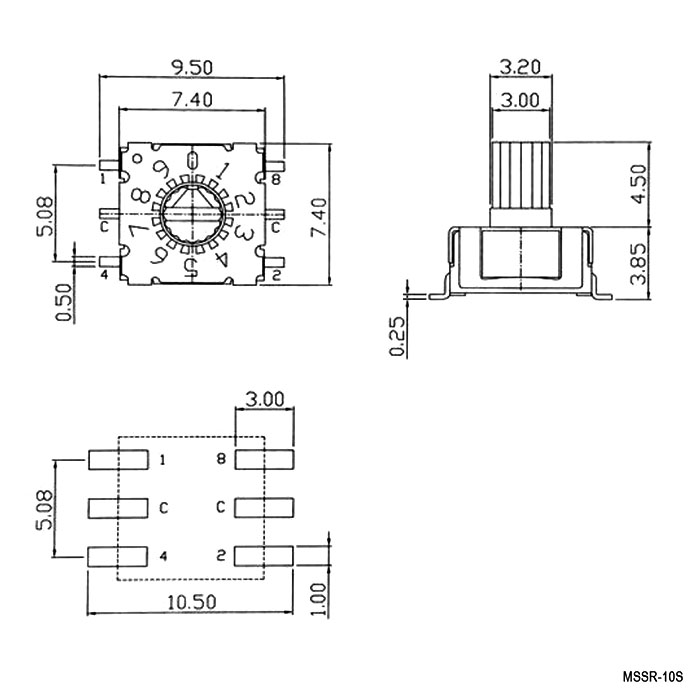

Схема MSSR-10S

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 26.07.2026
Источник / остаток
Каталог RU Electronics · 68 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
8 / 10 шт в упаковке
Date code / партия
Год / маркировка: 2022
Документация
Datasheet: 1

Описание

DIP-переключатель RUICHI MSSR-10S — это такой элемент управления, который можно встретить на многих старых платах компьютеров. Этот элемент управления представляет собой группу из нескольких переключателей, заключенную в корпус DIP (dual in-line package). Термин DIP–переключатель (DIP Switch) может относиться как ко всей группе в корпусе ДИП, так и к отдельному переключателю из этой группы.
