Datasheet MMCX-M/SMA-F RG-174U 15CM
Технические параметры, размеры и рекомендации производителя
MCX / MMCX

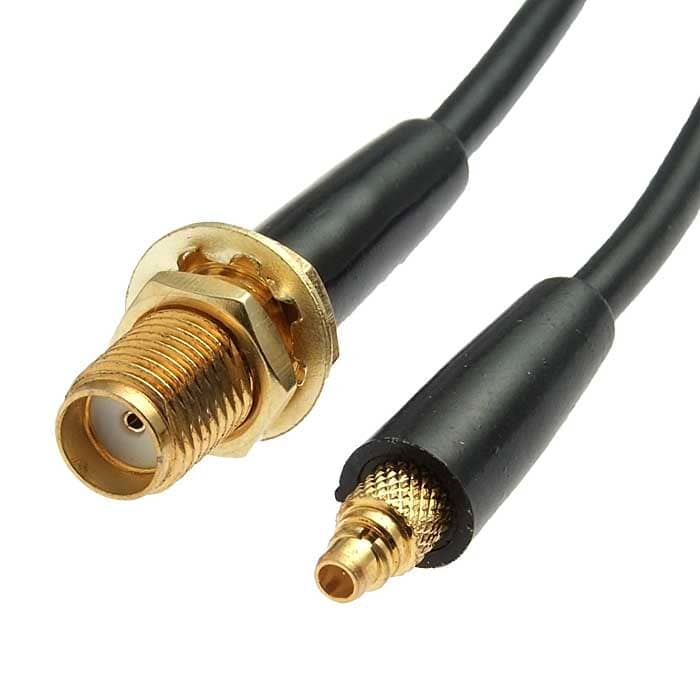

Разъём высокочастотный RUICHI ммCX-M/SMA-F RG-174U 15CM, длина 15 см
Разъём высокочастотный RUICHI ммCX-M/SMA-F RG-174U 15CM, длина 15 см
- MPN
- MMCX-M/SMA-F RG-174U 15CM
- Бренд
- Ruichi
- Артикул RU
- 82821
- Каталог обновлён
- 23.07.2026
- Источник / остаток
- Каталог RU Electronics · 975 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 25 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Под заказ117,45 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

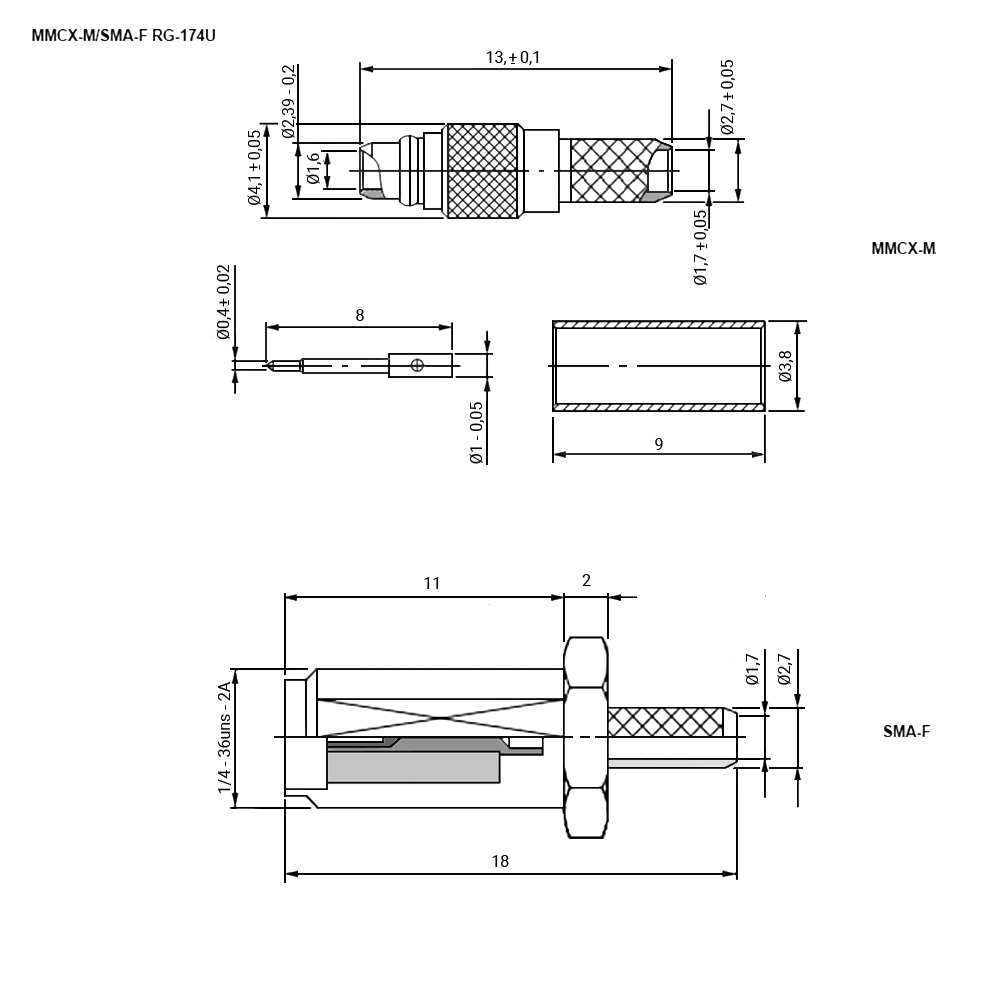

Документация и схема
Характеристики
- Описание
- Переходник антенный - кабельная сборка
- Тип кабеля
- RG174U
- Диапазон рабочих частот, ГГц
- до 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)
- Волновое сопротивление, Ом
- 50
- Затухание
- 0.15 дБ/м
- Материал оболочки кабеля
- HDPE
- Материал контакта
- латунь
- Покрытие контакта
- золото
- Материал кабеля
- медь (7*0,16 ±0,005мм)
- Диаметр кабеля, мм
- 2,80
- Длина кабеля, мм
- 150 ± 2
- Вес брутто
- 6.50
- Транспортная упаковка: размер/кол-во
- 33.5*25*22.5/1000
- Диапазон рабочих температур, °C
- -55...+85
- Тип разъёма
- MMCX-M (вилка прямая)/ SMA-F (розетка)
Описание
Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарMMCX-M/SMA-F RG-174U 15CMRUICHIАрт. RU 82821 117,45 ₽Под заказ |  115,77 ₽575 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  136,40 ₽94 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  83,11 ₽165 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  196,22 ₽59 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | MMCX-M (вилка прямая)/ SMA-F (розетка) | MMCX-M (вилка углоая)/ SMA-F (розетка)Отличается | BNC-J (розетка)/ MCX-P (вилка)Отличается | SMA-J (розетка угловая в плату)/MCX-P (вилка угловая)Отличается | N-J (розетка)/MCX-P (вилка)Отличается |
| Диапазон рабочих частот, ГГц | до 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц) | до 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Совпадает | до 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Совпадает | до 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Совпадает | до 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Совпадает |
| Волновое сопротивление, Ом | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Диаметр кабеля, мм | 2,80 | 1,80Отличается | 2,5Отличается | 1,17Отличается | 2,50Отличается |
| Длина кабеля, мм | 150 ± 2 | 150 ± 2Совпадает | 150 ± 2Совпадает | 150 ± 2Совпадает | 150 ± 2Совпадает |
- 115,77 ₽575 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийMMCX-M (вилка прямая)/ SMA-F (розетка)АналогMMCX-M (вилка углоая)/ SMA-F (розетка)Отличается
- Диапазон рабочих частот, ГГц
- Текущийдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Аналогдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Совпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диаметр кабеля, мм
- Текущий2,80Аналог1,80Отличается
- Длина кабеля, мм
- Текущий150 ± 2Аналог150 ± 2Совпадает
- 136,40 ₽94 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийMMCX-M (вилка прямая)/ SMA-F (розетка)АналогBNC-J (розетка)/ MCX-P (вилка)Отличается
- Диапазон рабочих частот, ГГц
- Текущийдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Аналогдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Совпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диаметр кабеля, мм
- Текущий2,80Аналог2,5Отличается
- Длина кабеля, мм
- Текущий150 ± 2Аналог150 ± 2Совпадает
- 83,11 ₽165 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийMMCX-M (вилка прямая)/ SMA-F (розетка)АналогSMA-J (розетка угловая в плату)/MCX-P (вилка угловая)Отличается
- Диапазон рабочих частот, ГГц
- Текущийдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Аналогдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Совпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диаметр кабеля, мм
- Текущий2,80Аналог1,17Отличается
- Длина кабеля, мм
- Текущий150 ± 2Аналог150 ± 2Совпадает
- 196,22 ₽59 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийMMCX-M (вилка прямая)/ SMA-F (розетка)АналогN-J (розетка)/MCX-P (вилка)Отличается
- Диапазон рабочих частот, ГГц
- Текущийдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Аналогдо 6 (GSM/2G; 3G4 4G; 5G; 5,8G/ 433 МГц)Совпадает
- Волновое сопротивление, Ом
- Текущий50Аналог50Совпадает
- Диаметр кабеля, мм
- Текущий2,80Аналог2,50Отличается
- Длина кабеля, мм
- Текущий150 ± 2Аналог150 ± 2Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
