Datasheet MMBT3906
Технические параметры, размеры и рекомендации производителя
MMBT3906 CTK Биполярный транзистор PNP
-40 В, -0,2 А, SOT-23
- MPN
- MMBT3906
- Бренд
- CTK
- Артикул RU
- 122028
Основные параметры
- Описание
- Транзистор биполярный PNP; -40 В; -0,2 А; hFE 100...300; SOT-23
- Тип проводимости
- PNP
- Максимальное напряжение КЭ (Vceo), В
- -40
- Максимальное напряжение КБ (Vcbo), В
- -40
- Максимальное напряжение ЭБ (Vebo), В
- -5
- Максимальный постоянный ток коллектора, А
- -0,2
42 000 шт в наличии0,37 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное напряжение КЭ (Vceo), В
- -40
- Максимальное напряжение КБ (Vcbo), В
- -40
- Максимальное напряжение ЭБ (Vebo), В
- -5
- Максимальный постоянный ток коллектора, А
- -0,2
- Максимальная рассеиваемая мощность, Вт
- 0,2
- Граничная частота ft, МГц
- 300

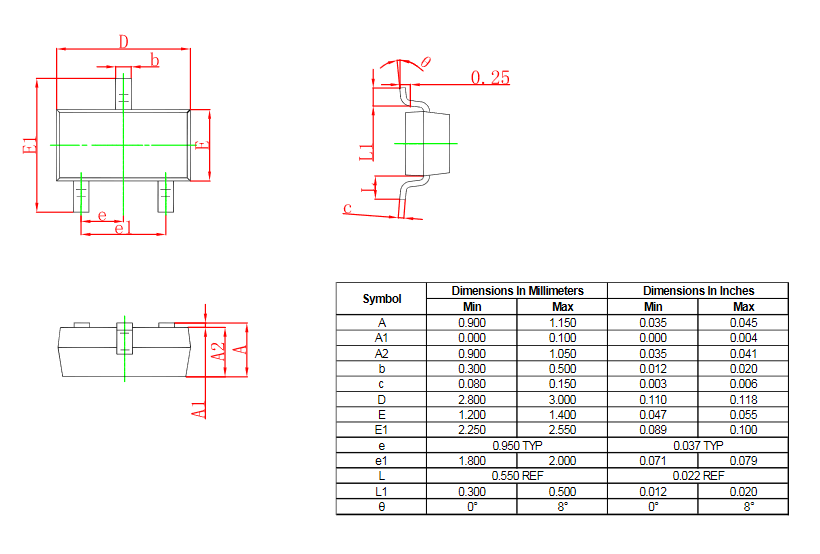

Монтаж и корпус
- Корпус
- SOT-23
- Способ монтажа
- Поверхностный
Упаковка и вес
- Вес брутто
- 0.04
- Упаковка
- REEL, 3000 шт.
Другие параметры
- Описание
- Транзистор биполярный PNP; -40 В; -0,2 А; hFE 100...300; SOT-23
- Тип проводимости
- PNP
- Коэффициент усиления hFE мин.
- 100
- Коэффициент усиления hFE макс.
- 300
Документация и схема
Условия поставки
Обновлено 14.07.2026- Источник / остаток
- Каталог RU Electronics · 42 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
MMBT3906 биполярный транзистор для поверхностного монтажа в корпусе SOT-23. Тип проводимости PNP. Максимальное напряжение КЭ Vceo -40 В, максимальный ток коллектора Ic max -0,2 А, минимальный коэффициент усиления по току hFE 100. Комплементарная пара: MMBT3904
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20233 000 шт1442 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарMMBT3906CTKАрт. RU 122028 0,37 ₽42 000 шт по каталогу |  0,70 ₽60 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 0,63 ₽12 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 0,77 ₽106 700 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 0,35 ₽45 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип проводимости | PNP | PNPСовпадает | PNPСовпадает | PNPСовпадает | NPNОтличается |
| Корпус | SOT-23 | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает |
| Способ монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Коэффициент усиления hFE мин. | 100 | 30Отличается | 50Отличается | 50Отличается | 100Совпадает |
| Максимальное напряжение КБ (Vcbo), В | -40 | -40Совпадает | -160Отличается | -60Отличается | 60Отличается |
- 0,70 ₽60 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип проводимости
- ТекущийPNPАналогPNPСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Коэффициент усиления hFE мин.
- Текущий100Аналог30Отличается
- Максимальное напряжение КБ (Vcbo), В
- Текущий-40Аналог-40Совпадает
- 0,63 ₽12 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийPNPАналогPNPСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Коэффициент усиления hFE мин.
- Текущий100Аналог50Отличается
- Максимальное напряжение КБ (Vcbo), В
- Текущий-40Аналог-160Отличается
- 0,77 ₽106 700 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийPNPАналогPNPСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Коэффициент усиления hFE мин.
- Текущий100Аналог50Отличается
- Максимальное напряжение КБ (Vcbo), В
- Текущий-40Аналог-60Отличается
- 0,35 ₽45 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийPNPАналогNPNОтличается
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Коэффициент усиления hFE мин.
- Текущий100Аналог100Совпадает
- Максимальное напряжение КБ (Vcbo), В
- Текущий-40Аналог60Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
