Datasheet МКС-27701
Технические параметры, размеры и рекомендации производителя

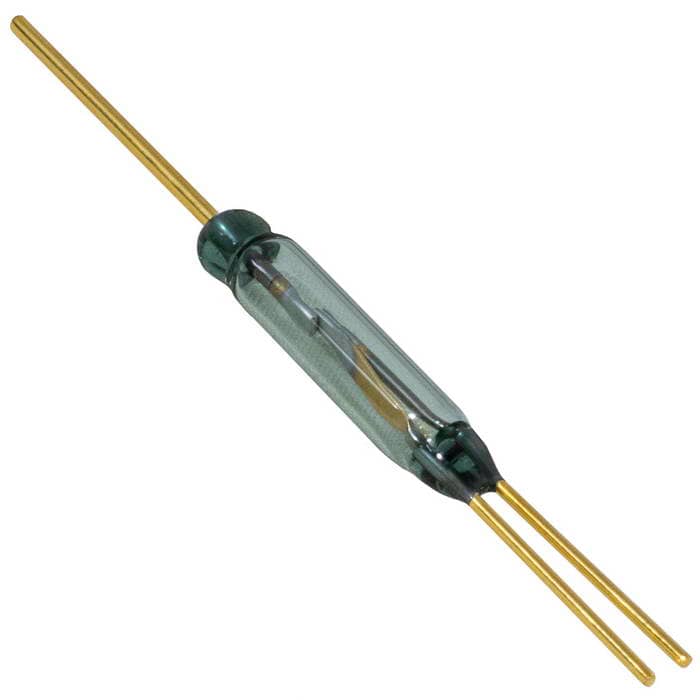

Контакт магнитоуправляемый герметизированный МКС-27701
- MPN
- МКС-27701
- Бренд
- РЗМКП
- Артикул RU
- 116738
Основные параметры
- Коммутируемое напряжение
- 5...150 В
- Электрическая прочность изоляции
- 180 / 250 Вэфф/Впост
- Частота
- коммутируемого тока: 10 кГц
- Сопротивление контактов, не более
- 0,3 Ом
- Сопротивление изоляции, не менее
- между НЗ выводами 200 МОм; между НР выводами 500 МОм
- Время
- 3 мс
132 шт в наличии460,95 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Коммутируемое напряжение
- 5...150 В
- Частота
- коммутируемого тока: 10 кГц
- Сопротивление контактов, не более
- 0,3 Ом
- Сопротивление изоляции, не менее
- между НЗ выводами 200 МОм; между НР выводами 500 МОм
- Коммутируемая мощность
- 120 Вт
- Коммутируемый ток
- /пропускаемый ток: 0,01 ... 3,0 А
Другие параметры
- Электрическая прочность изоляции
- 180 / 250 Вэфф/Впост
- Время
- 3 мс
- Коэффициент
- возврата: 0,35...0,95
Документация и схема
Условия поставки
Обновлено 28.08.2026- Источник / остаток
- Каталог RU Electronics · 132 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
Предназначен для коммутации электрических цепей постоянного и переменного тока частотой до 10 кГц
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20231 шт132132 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарМКС-27701РЗМКПАрт. RU 116738 460,95 ₽132 шт по каталогу |  320,47 ₽439 шт по каталогу Совпадает 1 из 5 сравнимых параметров |  27,82 ₽750 шт по каталогу Совпадает 1 из 5 сравнимых параметров | 149,55 ₽91 шт по каталогу Совпадает 1 из 5 сравнимых параметров | 332,24 ₽5 шт по каталогу Недостаточно данных для оценки совместимости |
|---|---|---|---|---|---|
| Коммутируемое напряжение | 5...150 В | 60 ВОтличается | 100 В, 15 В ламповая нагрузкаОтличается | 250 ВОтличается | —Нет данных |
| Коммутируемый ток | /пропускаемый ток: 0,01 ... 3,0 А | /пропускаемый ток: 0,25/0,5 АОтличается | /пропускаемый ток: 0,5/1 АОтличается | /пропускаемый ток: 5 АОтличается | —Нет данных |
| Сопротивление изоляции, не менее | между НЗ выводами 200 МОм; между НР выводами 500 МОм | между НЗ выводами 20 МОм; между НР выводами 1000 МОмОтличается | 1 ГОмОтличается | 1 ГОмОтличается | —Нет данных |
| Частота | коммутируемого тока: 10 кГц | коммутируемого тока: 10 кГцСовпадает | коммутируемого тока: 10 кГцСовпадает | коммутируемого тока: 10 кГцСовпадает | —Нет данных |
| Сопротивление контактов, не более | 0,3 Ом | 0,16 ОмОтличается | 0,15 ОмОтличается | 0,15 ОмОтличается | —Нет данных |
- 320,47 ₽439 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Коммутируемое напряжение
- Текущий5...150 ВАналог60 ВОтличается
- Коммутируемый ток
- Текущий/пропускаемый ток: 0,01 ... 3,0 ААналог/пропускаемый ток: 0,25/0,5 АОтличается
- Сопротивление изоляции, не менее
- Текущиймежду НЗ выводами 200 МОм; между НР выводами 500 МОмАналогмежду НЗ выводами 20 МОм; между НР выводами 1000 МОмОтличается
- Частота
- Текущийкоммутируемого тока: 10 кГцАналогкоммутируемого тока: 10 кГцСовпадает
- Сопротивление контактов, не более
- Текущий0,3 ОмАналог0,16 ОмОтличается
- 27,82 ₽750 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Коммутируемое напряжение
- Текущий5...150 ВАналог100 В, 15 В ламповая нагрузкаОтличается
- Коммутируемый ток
- Текущий/пропускаемый ток: 0,01 ... 3,0 ААналог/пропускаемый ток: 0,5/1 АОтличается
- Сопротивление изоляции, не менее
- Текущиймежду НЗ выводами 200 МОм; между НР выводами 500 МОмАналог1 ГОмОтличается
- Частота
- Текущийкоммутируемого тока: 10 кГцАналогкоммутируемого тока: 10 кГцСовпадает
- Сопротивление контактов, не более
- Текущий0,3 ОмАналог0,15 ОмОтличается
- 149,55 ₽91 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Коммутируемое напряжение
- Текущий5...150 ВАналог250 ВОтличается
- Коммутируемый ток
- Текущий/пропускаемый ток: 0,01 ... 3,0 ААналог/пропускаемый ток: 5 АОтличается
- Сопротивление изоляции, не менее
- Текущиймежду НЗ выводами 200 МОм; между НР выводами 500 МОмАналог1 ГОмОтличается
- Частота
- Текущийкоммутируемого тока: 10 кГцАналогкоммутируемого тока: 10 кГцСовпадает
- Сопротивление контактов, не более
- Текущий0,3 ОмАналог0,15 ОмОтличается
- 332,24 ₽5 шт по каталогу
Недостаточно данных для оценки совместимости
- Коммутируемое напряжение
- Текущий5...150 ВАналог—Нет данных
- Коммутируемый ток
- Текущий/пропускаемый ток: 0,01 ... 3,0 ААналог—Нет данных
- Сопротивление изоляции, не менее
- Текущиймежду НЗ выводами 200 МОм; между НР выводами 500 МОмАналог—Нет данных
- Частота
- Текущийкоммутируемого тока: 10 кГцАналог—Нет данных
- Сопротивление контактов, не более
- Текущий0,3 ОмАналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
