Datasheet МКС-17103 гр.А
Технические параметры, размеры и рекомендации производителя
Контакт магнитоуправляемый герметизированный МКС-17103 гр.А
- MPN
- МКС-17103 гр.А
- Бренд
- РЗМКП
- Артикул RU
- 111381
Основные параметры
- Схема переключения
- SPDT NO/ NC - контакт нормально разомкнут/ нормально замкнут
- Длина
- корпуса - 18 мм
- Диаметр корпуса
- 4,05 мм
- Характеристика
- МДС срабатывания - 8...35 А
- Коммутируемое напряжение
- 125 В
- Назначение
- для коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузках
1 855 шт в наличии213,46 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- SPDT NO/ NC - контакт нормально разомкнут/ нормально замкнут
- Коммутируемое напряжение
- 125 В
- Контактное сопротивление, не более
- 0,15 Ом
- Частота
- коммутации - не более 50 Гц
- Сопротивление изоляции, не менее
- не менее 500 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- изоляции - Вэфф/ Впост - не менее 150/210 200/280 В
- Коммутируемая мощность
- 10 Вт
- Коммутируемый ток
- 1 (max) А

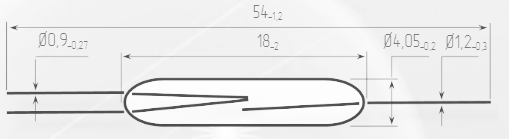

Монтаж и корпус
- Длина
- корпуса - 18 мм
- Диаметр корпуса
- 4,05 мм
Условия эксплуатации
- Диапазон рабочих температур
- -60...+125 °С
Упаковка и вес
- Вес
- не более 0,7 г
Другие параметры
- Характеристика
- МДС срабатывания - 8...35 А
- Назначение
- для коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузках
- Время
- срабатывания - не более 1,5 мс; время отпускания - не более 2 мс
- Тип
- Магнитоуправляемый герметизированный контакт (геркон) серии МКС
Документация и схема
Условия поставки
Обновлено 01.09.2026- Источник / остаток
- Каталог RU Electronics · 1 855 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 шт в упаковке
- Date code / партия
- Год / маркировка: 2023 / 2024 / 2026
- Документация
- Datasheet: 1
Описание
Предназначен для коммутации электрических цепей постоянного и переменного тока частотой до 10 кГц
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20231 шт11 шт
20241 шт124124 шт
20261 шт1 7301 730 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарМКС-17103 гр.АРЗМКПАрт. RU 111381 213,46 ₽1 855 шт по каталогу |  117,12 ₽264 шт по каталогу Совпадает 1 из 4 сравнимых параметров |  109,18 ₽770 шт по каталогу Совпадает 1 из 4 сравнимых параметров |  29,84 ₽5 529 шт по каталогу Совпадает 1 из 5 сравнимых параметров |  29,84 ₽2 970 шт по каталогу Совпадает 1 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Назначение | для коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузках | для коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузкахСовпадает | для коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузкахСовпадает | для коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузкахСовпадает | для коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузкахСовпадает |
| Схема переключения | SPDT NO/ NC - контакт нормально разомкнут/ нормально замкнут | SPST NO - контакт нормально разомкнутОтличается | SPST NO - контакт нормально разомкнутОтличается | SPST NO - контакт нормально разомкнутОтличается | SPST, NO - контакт нормально разомкнутОтличается |
| Диаметр корпуса | 4,05 мм | —Нет данных | —Нет данных | 1,8 ммОтличается | 1,8 ммОтличается |
| Коммутируемое напряжение | 125 В | 0,05...300 ВОтличается | 0,05...300 ВОтличается | 100 ВОтличается | 100 ВОтличается |
| Коммутируемый ток | 1 (max) А | 2 (max) АОтличается | 2 (max) АОтличается | 0,5 (max) АОтличается | 0,5 (max) АОтличается |
- 117,12 ₽264 шт по каталогу
Совпадает 1 из 4 сравнимых параметров
- Назначение
- Текущийдля коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузкахАналогдля коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузкахСовпадает
- Схема переключения
- ТекущийSPDT NO/ NC - контакт нормально разомкнут/ нормально замкнутАналогSPST NO - контакт нормально разомкнутОтличается
- Диаметр корпуса
- Текущий4,05 ммАналог—Нет данных
- Коммутируемое напряжение
- Текущий125 ВАналог0,05...300 ВОтличается
- Коммутируемый ток
- Текущий1 (max) ААналог2 (max) АОтличается
- 109,18 ₽770 шт по каталогу
Совпадает 1 из 4 сравнимых параметров
- Назначение
- Текущийдля коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузкахАналогдля коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузкахСовпадает
- Схема переключения
- ТекущийSPDT NO/ NC - контакт нормально разомкнут/ нормально замкнутАналогSPST NO - контакт нормально разомкнутОтличается
- Диаметр корпуса
- Текущий4,05 ммАналог—Нет данных
- Коммутируемое напряжение
- Текущий125 ВАналог0,05...300 ВОтличается
- Коммутируемый ток
- Текущий1 (max) ААналог2 (max) АОтличается
- 29,84 ₽5 529 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Назначение
- Текущийдля коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузкахАналогдля коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузкахСовпадает
- Схема переключения
- ТекущийSPDT NO/ NC - контакт нормально разомкнут/ нормально замкнутАналогSPST NO - контакт нормально разомкнутОтличается
- Диаметр корпуса
- Текущий4,05 ммАналог1,8 ммОтличается
- Коммутируемое напряжение
- Текущий125 ВАналог100 ВОтличается
- Коммутируемый ток
- Текущий1 (max) ААналог0,5 (max) АОтличается
- 29,84 ₽2 970 шт по каталогу
Совпадает 1 из 5 сравнимых параметров
- Назначение
- Текущийдля коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузкахАналогдля коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузкахСовпадает
- Схема переключения
- ТекущийSPDT NO/ NC - контакт нормально разомкнут/ нормально замкнутАналогSPST, NO - контакт нормально разомкнутОтличается
- Диаметр корпуса
- Текущий4,05 ммАналог1,8 ммОтличается
- Коммутируемое напряжение
- Текущий125 ВАналог100 ВОтличается
- Коммутируемый ток
- Текущий1 (max) ААналог0,5 (max) АОтличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
