Datasheet МКА-14103МS
Технические параметры, размеры и рекомендации производителя

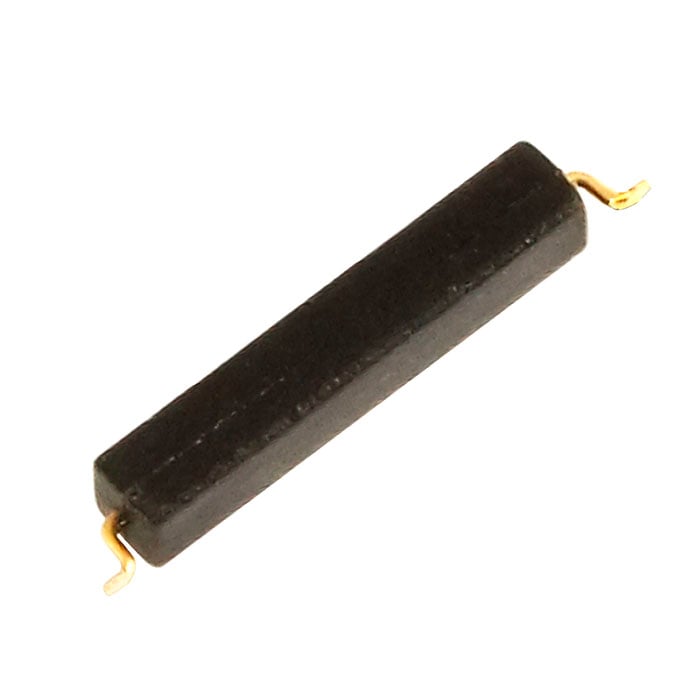

Контакт магнитоуправляемый герметизированный МКА-14103МS
- MPN
- МКА-14103МS
- Бренд
- РЗМКП
- Артикул RU
- 110064
Основные параметры
- Схема переключения
- SPST, NO - контакт нормально разомкнут
- Высота
- 3,05 мм
- Длина
- 16 мм
- Ширина
- 3,05 мм
- Характеристика
- МДС срабатывания - 8...35 А; МДС отпускания - не менее 4 А
- Коммутируемое напряжение
- 200 В
1 183 шт в наличии67,40 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- SPST, NO - контакт нормально разомкнут
- Коммутируемое напряжение
- 200 В
- Контактное сопротивление, не более
- 0,15 Ом
- Частота
- коммутации - не более 100 Гц
- Сопротивление изоляции, не менее
- 10000 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- Вэфф/ Впост - 160/220 (180/250) В
- Коммутируемая мощность
- 10 Вт
- Коммутируемый ток
- 1 (max) А

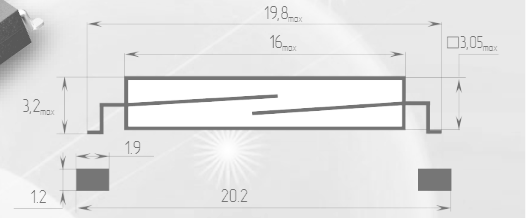

Монтаж и корпус
- Высота
- 3,05 мм
- Длина
- 16 мм
- Ширина
- 3,05 мм
- Способ монтажа
- поверхностный (SMT)
Условия эксплуатации
- Диапазон рабочих температур
- -60...+155 °С
Другие параметры
- Характеристика
- МДС срабатывания - 8...35 А; МДС отпускания - не менее 4 А
- Назначение
- для коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузках
- Время
- срабатывания - 1 мс; время отпускания - 0,4 мс
- Тип
- Магнитоуправляемый герметизированный контакт (геркон) серии МКА-МS (пластик)
Документация и схема
Условия поставки
Обновлено 05.09.2026- Источник / остаток
- Каталог RU Electronics · 1 183 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 / 10 шт в упаковке
- Date code / партия
- Год / маркировка: 2025 / 2026
- Документация
- Datasheet: 1
Описание
Предназначен для коммутации электрических цепей постоянного и переменного тока частотой до 10 кГц с активной нагрузкой
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20251 шт9393 шт
202510 шт990 шт
202610 шт1001 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарМКА-14103МSРЗМКПАрт. RU 110064 67,40 ₽1 183 шт по каталогу |  24,50 ₽3 050 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  29,84 ₽2 970 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  49,91 ₽184 шт по каталогу Совпадает 1 из 1 сравнимых параметров | 25,97 ₽1 380 шт по каталогу Совпадает 1 из 3 сравнимых параметров |
|---|---|---|---|---|---|
| Назначение | для коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузках | для коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузкахСовпадает | для коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузкахСовпадает | —Нет данных | Для коммутации электрических цепей постоянного и переменного токов частотой до 10 кГц с активной нагрузкойОтличается |
| Схема переключения | SPST, NO - контакт нормально разомкнут | SPST NO - контакт нормально разомкнутОтличается | SPST, NO - контакт нормально разомкнутСовпадает | —Нет данных | —Нет данных |
| Коммутируемое напряжение | 200 В | 100 ВОтличается | 100 ВОтличается | 200 ВСовпадает | 200 ВСовпадает |
| Коммутируемый ток | 1 (max) А | 0,5 (max) АОтличается | 0,5 (max) АОтличается | —Нет данных | —Нет данных |
| Частота | коммутации - не более 100 Гц | коммутации - не более 100 ГцСовпадает | коммутации - не более 400 ГцОтличается | —Нет данных | коммутации, не более 100 Гц, коммутируемого тока, не более 10 кГцОтличается |
- 24,50 ₽3 050 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Назначение
- Текущийдля коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузкахАналогдля коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузкахСовпадает
- Схема переключения
- ТекущийSPST, NO - контакт нормально разомкнутАналогSPST NO - контакт нормально разомкнутОтличается
- Коммутируемое напряжение
- Текущий200 ВАналог100 ВОтличается
- Коммутируемый ток
- Текущий1 (max) ААналог0,5 (max) АОтличается
- Частота
- Текущийкоммутации - не более 100 ГцАналогкоммутации - не более 100 ГцСовпадает
- 29,84 ₽2 970 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Назначение
- Текущийдля коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузкахАналогдля коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузкахСовпадает
- Схема переключения
- ТекущийSPST, NO - контакт нормально разомкнутАналогSPST, NO - контакт нормально разомкнутСовпадает
- Коммутируемое напряжение
- Текущий200 ВАналог100 ВОтличается
- Коммутируемый ток
- Текущий1 (max) ААналог0,5 (max) АОтличается
- Частота
- Текущийкоммутации - не более 100 ГцАналогкоммутации - не более 400 ГцОтличается
- 49,91 ₽184 шт по каталогу
Совпадает 1 из 1 сравнимых параметров
- Назначение
- Текущийдля коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузкахАналог—Нет данных
- Схема переключения
- ТекущийSPST, NO - контакт нормально разомкнутАналог—Нет данных
- Коммутируемое напряжение
- Текущий200 ВАналог200 ВСовпадает
- Коммутируемый ток
- Текущий1 (max) ААналог—Нет данных
- Частота
- Текущийкоммутации - не более 100 ГцАналог—Нет данных
- 25,97 ₽1 380 шт по каталогу
Совпадает 1 из 3 сравнимых параметров
- Назначение
- Текущийдля коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузкахАналогДля коммутации электрических цепей постоянного и переменного токов частотой до 10 кГц с активной нагрузкойОтличается
- Схема переключения
- ТекущийSPST, NO - контакт нормально разомкнутАналог—Нет данных
- Коммутируемое напряжение
- Текущий200 ВАналог200 ВСовпадает
- Коммутируемый ток
- Текущий1 (max) ААналог—Нет данных
- Частота
- Текущийкоммутации - не более 100 ГцАналогкоммутации, не более 100 Гц, коммутируемого тока, не более 10 кГцОтличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
