Datasheet МКА-14103 гр.А
Технические параметры, размеры и рекомендации производителя
Контакт магнитоуправляемый герметизированный МКА-14103 гр.А
- MPN
- МКА-14103 гр.А
- Бренд
- РЗМКП
- Артикул RU
- 112687
Основные параметры
- Схема переключения
- SPST NO - контакт нормально разомкнут
- Длина
- корпуса - 14 мм
- Диаметр корпуса
- 2,3 мм
- Характеристика
- МДС срабатывания - 8...23 А
- Коммутируемое напряжение
- 100 В
- Назначение
- для коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузках
3 050 шт в наличии24,50 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- SPST NO - контакт нормально разомкнут
- Коммутируемое напряжение
- 100 В
- Контактное сопротивление, не более
- 0,15 Ом
- Частота
- коммутации - не более 100 Гц
- Сопротивление изоляции, не менее
- не менее 10000 (при Uисп.dc=500 В) МОм
- Диэлектрическая прочность
- изоляции - Вэфф/ Впост - не менее 160/ 220 В
- Коммутируемая мощность
- не более 10 Вт
- Коммутируемый ток
- 0,5 (max) А
Монтаж и корпус
- Длина
- корпуса - 14 мм
- Диаметр корпуса
- 2,3 мм
Условия эксплуатации
- Диапазон рабочих температур
- -60...+155 °С
Упаковка и вес
- Вес
- не более 0,14 г
Другие параметры
- Характеристика
- МДС срабатывания - 8...23 А
- Назначение
- для коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузках
- Время
- срабатывания - не более 1 мс; время отпускания - не более 0,4 мс
- Тип
- Магнитоуправляемый герметизированный контакт (геркон) серии МКА, группа А

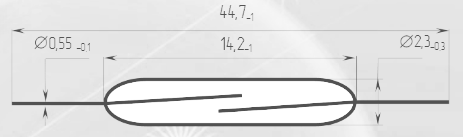

Документация и схема
Условия поставки
Обновлено 05.09.2026- Источник / остаток
- Каталог RU Electronics · 3 050 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
Предназначен для коммутации электрических цепей постоянного и переменного тока частотой до 10 кГц с активной нагрузкой
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202550 шт613 050 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарМКА-14103 гр.АРЗМКПАрт. RU 112687 24,50 ₽3 050 шт по каталогу |  12,92 ₽49 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  29,84 ₽5 529 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 29,84 ₽1 364 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  29,84 ₽2 970 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | SPST NO - контакт нормально разомкнут | NOОтличается | SPST NO - контакт нормально разомкнутСовпадает | SPST NO - контакт нормально разомкнутСовпадает | SPST, NO - контакт нормально разомкнутОтличается |
| Назначение | для коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузках | —Нет данных | для коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузкахСовпадает | для коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузкахСовпадает | для коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузкахСовпадает |
| Диаметр корпуса | 2,3 мм | —Нет данных | 1,8 ммОтличается | 1,8 ммОтличается | 1,8 ммОтличается |
| Коммутируемое напряжение | 100 В | —Нет данных | 100 ВСовпадает | 100 ВСовпадает | 100 ВСовпадает |
| Коммутируемый ток | 0,5 (max) А | —Нет данных | 0,5 (max) АСовпадает | 0,5 (max) АСовпадает | 0,5 (max) АСовпадает |
- 12,92 ₽49 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема переключения
- ТекущийSPST NO - контакт нормально разомкнутАналогNOОтличается
- Назначение
- Текущийдля коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузкахАналог—Нет данных
- Диаметр корпуса
- Текущий2,3 ммАналог—Нет данных
- Коммутируемое напряжение
- Текущий100 ВАналог—Нет данных
- Коммутируемый ток
- Текущий0,5 (max) ААналог—Нет данных
- 29,84 ₽5 529 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийSPST NO - контакт нормально разомкнутАналогSPST NO - контакт нормально разомкнутСовпадает
- Назначение
- Текущийдля коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузкахАналогдля коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузкахСовпадает
- Диаметр корпуса
- Текущий2,3 ммАналог1,8 ммОтличается
- Коммутируемое напряжение
- Текущий100 ВАналог100 ВСовпадает
- Коммутируемый ток
- Текущий0,5 (max) ААналог0,5 (max) АСовпадает
- 29,84 ₽1 364 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийSPST NO - контакт нормально разомкнутАналогSPST NO - контакт нормально разомкнутСовпадает
- Назначение
- Текущийдля коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузкахАналогдля коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузкахСовпадает
- Диаметр корпуса
- Текущий2,3 ммАналог1,8 ммОтличается
- Коммутируемое напряжение
- Текущий100 ВАналог100 ВСовпадает
- Коммутируемый ток
- Текущий0,5 (max) ААналог0,5 (max) АСовпадает
- 29,84 ₽2 970 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийSPST NO - контакт нормально разомкнутАналогSPST, NO - контакт нормально разомкнутОтличается
- Назначение
- Текущийдля коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузкахАналогдля коммутации эл-ческих цепей пост. и перемен. токов при активной и индуктивной нагрузкахСовпадает
- Диаметр корпуса
- Текущий2,3 ммАналог1,8 ммОтличается
- Коммутируемое напряжение
- Текущий100 ВАналог100 ВСовпадает
- Коммутируемый ток
- Текущий0,5 (max) ААналог0,5 (max) АСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
