Datasheet MJD127T4G
Технические параметры, размеры и рекомендации производителя
MJD127T4G JSMSEMI биполярный составной транзистор (Дарлингтона)
PNP -100 В, -8 А, TO- 252 (DPAK)
- MPN
- MJD127T4G
- Бренд
- JSMSEMI
- Артикул RU
- 125412
Основные параметры
- Описание
- Транзистор биполярный PNP; -100 В; -8 А; hFE 1000...20000; TO-252 (DPAK)
- Тип проводимости
- PNP
- Максимальное напряжение КЭ (Vceo), В
- -100
- Максимальное напряжение КБ (Vcbo), В
- -100
- Максимальное напряжение ЭБ (Vebo), В
- -5
- Напряжение насыщения КЭ Vce(sat), В
- -4
8 700 шт в наличии10,25 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное напряжение КЭ (Vceo), В
- -100
- Максимальное напряжение КБ (Vcbo), В
- -100
- Максимальное напряжение ЭБ (Vebo), В
- -5
- Напряжение насыщения КЭ Vce(sat), В
- -4
- Максимальный постоянный ток коллектора, А
- -8
- Максимальная рассеиваемая мощность, Вт
- 20
- Граничная частота ft, МГц
- 4
Монтаж и корпус
- Корпус
- TO-252 (DPAK)
- Способ монтажа
- Поверхностный
Упаковка и вес
- Транспортная упаковка: размер/кол-во
- 41*41*39/10000
- Вес брутто
- 0.53
- Упаковка
- REEL, 2500 шт.
Другие параметры
- Описание
- Транзистор биполярный PNP; -100 В; -8 А; hFE 1000...20000; TO-252 (DPAK)
- Тип проводимости
- PNP
- Коэффициент усиления hFE мин.
- 1000
- Коэффициент усиления hFE макс.
- 20000
- Тип
- Составной транзистор (Дарлингтона)
Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 8 700 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 / 2 500 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание

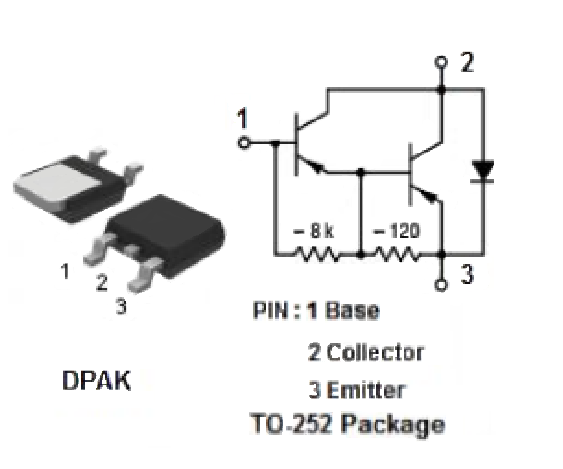

MJD127T4G биполярный составной транзистор (Дарлингтона) для сквозного монтажа в корпусе TO-252 (DPAK). Тип проводимости PNP. Максимальное напряжение КЭ (Vceo) -100 В, максимальный ток коллектора (Ic) -8 А, минимальный коэффициент усиления hFE 1000. Представляет собой составной транзистор с встроенными резисторами, включенными между базой и эмиттером (R1 = 8 кОм, R2 = 120 Ом) и антипараллельным диодом.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202450 шт241 200 шт
20242 500 шт37 500 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарMJD127T4GJSMSEMIАрт. RU 125412 10,25 ₽8 700 шт по каталогу |  9,88 ₽9 200 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 21,55 ₽1 086 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 15,30 ₽2 350 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 9,89 ₽1 550 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Тип проводимости | PNP | PNPСовпадает | PNPСовпадает | PNPСовпадает | PNPСовпадает |
| Корпус | TO-252 (DPAK) | TO-252 (DPAK)Совпадает | TO-252 (DPAK)Совпадает | TO-252 (DPAK)Совпадает | TO-252 (DPAK)Совпадает |
| Коэффициент усиления hFE мин. | 1000 | 1000Совпадает | 40Отличается | 30Отличается | 500Отличается |
| Максимальный постоянный ток коллектора, А | -8 | -3Отличается | -8Совпадает | -6Отличается | -2Отличается |
- 9,88 ₽9 200 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Тип проводимости
- ТекущийPNPАналогPNPСовпадает
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Коэффициент усиления hFE мин.
- Текущий1000Аналог1000Совпадает
- Максимальный постоянный ток коллектора, А
- Текущий-8Аналог-3Отличается
- 21,55 ₽1 086 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Тип проводимости
- ТекущийPNPАналогPNPСовпадает
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Коэффициент усиления hFE мин.
- Текущий1000Аналог40Отличается
- Максимальный постоянный ток коллектора, А
- Текущий-8Аналог-8Совпадает
- 15,30 ₽2 350 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Тип проводимости
- ТекущийPNPАналогPNPСовпадает
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Коэффициент усиления hFE мин.
- Текущий1000Аналог30Отличается
- Максимальный постоянный ток коллектора, А
- Текущий-8Аналог-6Отличается
- 9,89 ₽1 550 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Тип проводимости
- ТекущийPNPАналогPNPСовпадает
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Коэффициент усиления hFE мин.
- Текущий1000Аналог500Отличается
- Максимальный постоянный ток коллектора, А
- Текущий-8Аналог-2Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
