Datasheet MC7805BDTRKG (JSMSEMI)
Технические параметры, размеры и рекомендации производителя
Линейные стабилизаторы
MC7805BDTRKG JSMSEMI линейный стабилизатор напряжения, 5 В, 1.5 А, Vdrop = 2 В, TO-252 (DPAK)
MC7805BDTRKG JSMSEMI линейный стабилизатор напряжения, 5 В, 1.5 А, Vdrop = 2 В, TO-252 (DPAK)
- MPN
- MC7805BDTRKG (JSMSEMI)
- Бренд
- JSMSEMI
- Артикул RU
- 127464
- Каталог обновлён
- 23.07.2026
- Источник / остаток
- Каталог RU Electronics · 300 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
300 шт в наличии5,64 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

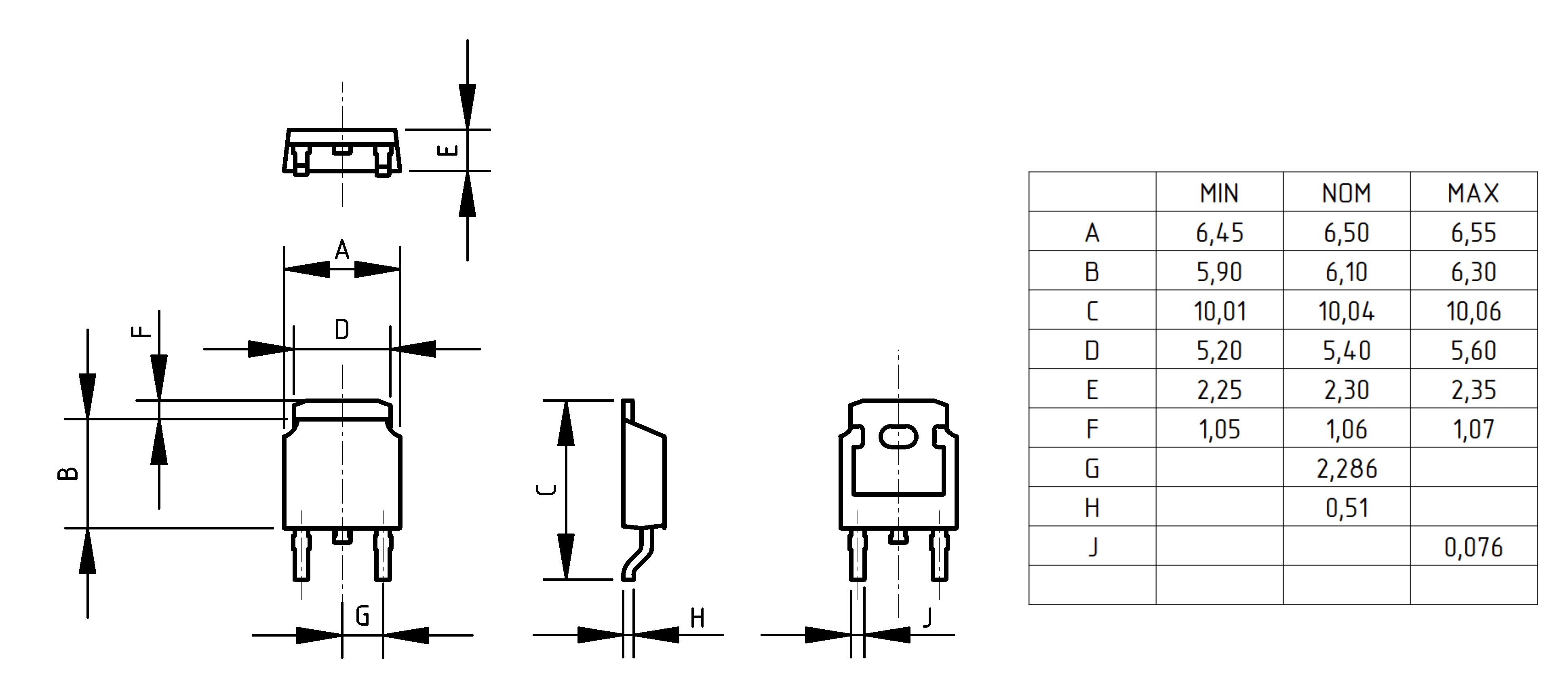

Документация и схема
Характеристики
- Полярность
- положительная
- Входное напряжение
- 6,8...35 В
- Выходное напряжение
- 5 В
- Выходной ток
- 1,5 А
- Потребляемый ток
- 8 мА
- Падение напряжения, В
- 2 В
- PSRR
- 80 дБ
- Транспортная упаковка: размер/кол-во
- 39*39*39/5000
- Вес брутто
- 0.46
- Тип
- Линейный стабилизатор напряжения
- Корпус
- TO-252 (DPAK)
- Способ монтажа
- поверхностный (SMT)
- Диапазон рабочих температур
- -40...+85 °С
Описание
MC7805BDTRKG линейный стабилизатор напряжения для поверхностного монтажа в корпусе TO-252 (DPAK). Входное напряжение 5 - 36 В. Выходное напряжение 5 ±0.2 В. Выходной ток 1.5 А. Падение напряжения 2 В. PSRR - 80 дБ. Диапазон рабочих температур -40...85 °С
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2025100 шт3300 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарMC7805BDTRKG (JSMSEMI)JSMSEMIАрт. RU 127464 5,64 ₽300 шт по каталогу |  19,31 ₽4 600 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 5,09 ₽6 690 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  41,87 ₽1 290 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  5,65 ₽6 670 шт по каталогу Совпадает 1 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | TO-252 (DPAK) | TO-252 (DPAK)Совпадает | TO-252 (DPAK)Совпадает | TO-263 (D2PAK)Отличается | SOP-8Отличается |
| Способ монтажа | поверхностный (SMT) | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает |
| Полярность | положительная | положительнаяСовпадает | положительнаяСовпадает | положительнаяСовпадает | положительная / отрицательнаяОтличается |
| Входное напряжение | 6,8...35 В | 7...35 ВОтличается | 5...36 ВОтличается | 7...35 ВОтличается | -0,3...24 ВОтличается |
| Выходное напряжение | 5 В | 5 ВСовпадает | 5 ± 0,2 ВОтличается | 5 ВСовпадает | —Нет данных |
- 19,31 ₽4 600 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Полярность
- ТекущийположительнаяАналогположительнаяСовпадает
- Входное напряжение
- Текущий6,8...35 ВАналог7...35 ВОтличается
- Выходное напряжение
- Текущий5 ВАналог5 ВСовпадает
- 5,09 ₽6 690 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Полярность
- ТекущийположительнаяАналогположительнаяСовпадает
- Входное напряжение
- Текущий6,8...35 ВАналог5...36 ВОтличается
- Выходное напряжение
- Текущий5 ВАналог5 ± 0,2 ВОтличается
- 41,87 ₽1 290 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийTO-252 (DPAK)АналогTO-263 (D2PAK)Отличается
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Полярность
- ТекущийположительнаяАналогположительнаяСовпадает
- Входное напряжение
- Текущий6,8...35 ВАналог7...35 ВОтличается
- Выходное напряжение
- Текущий5 ВАналог5 ВСовпадает
- 5,65 ₽6 670 шт по каталогу
Совпадает 1 из 4 сравнимых параметров
- Корпус
- ТекущийTO-252 (DPAK)АналогSOP-8Отличается
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Полярность
- ТекущийположительнаяАналогположительная / отрицательнаяОтличается
- Входное напряжение
- Текущий6,8...35 ВАналог-0,3...24 ВОтличается
- Выходное напряжение
- Текущий5 ВАналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
