Datasheet MBRF20200CT
Технические параметры, размеры и рекомендации производителя

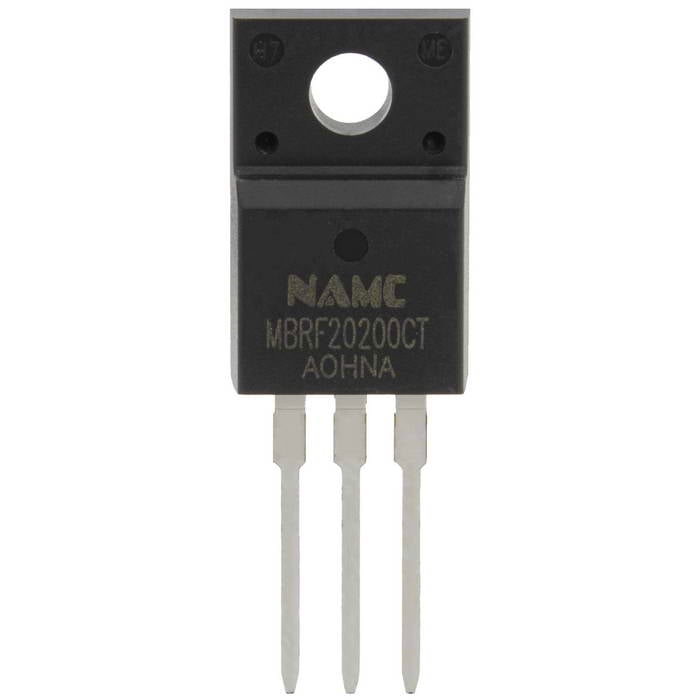

MBRF20200CT (MBR20200FCT)
NAMC диод Шоттки 200 В, 20 А, TO-220F
- MPN
- MBRF20200CT
- Бренд
- NAMC
- Артикул RU
- 64684
Основные параметры
- Схема включения диодов
- 2 диода, общий катод
- Максимальное обратное напряжение (Vrrm), В
- 200
- Максимальный прямой ток, А
- 20
- Прямое падение напряжения (Vf), В
- 1,25
- Ток утечки, мА
- 0,2
- Корпус
- TO-220F
5 650 шт в наличии13,36 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное обратное напряжение (Vrrm), В
- 200
- Максимальный прямой ток, А
- 20
- Прямое падение напряжения (Vf), В
- 1,25
- Ток утечки, мА
- 0,2
Монтаж и корпус
- Корпус
- TO-220F
- Тип монтажа
- Сквозной
Условия эксплуатации
- Диапазон рабочих температур
- -65...+150 °С
Упаковка и вес
- Вес брутто
- 2.59
- Упаковка
- 50
Другие параметры
- Схема включения диодов
- 2 диода, общий катод

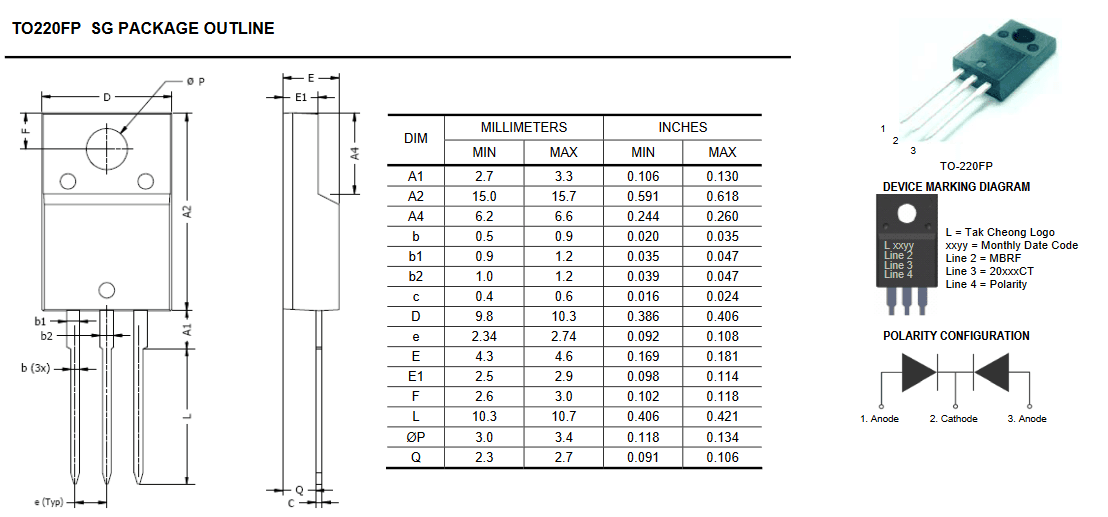

Документация и схема
Условия поставки
Обновлено 29.08.2026- Источник / остаток
- Каталог RU Electronics · 5 650 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 / 5 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
MBRF20200CT диод Шоттки для сквозного монтажа в корпусе TO-220F. Схема включения: два диода с общим катодом. Максимальное обратное напряжение 200 В, максимальный прямой ток 20 А, прямое падение напряжения 1,25 В.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202350 шт13650 шт
20235 000 шт15 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарMBRF20200CTNAMCАрт. RU 64684 13,36 ₽5 650 шт по каталогу |  15,08 ₽450 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  18,89 ₽7 700 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 11,87 ₽900 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  12,85 ₽9 400 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема включения диодов | 2 диода, общий катод | 2 диода, общий катодСовпадает | 2 диода, общий катодСовпадает | 2 диода, общий катодСовпадает | 2 диода, общий катодСовпадает |
| Корпус | TO-220F | TO-220FСовпадает | TO-220Отличается | TO-220FСовпадает | TO-220Отличается |
| Тип монтажа | Сквозной | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает |
| Максимальное обратное напряжение (Vrrm), В | 200 | 45Отличается | 200Совпадает | 100Отличается | 200Совпадает |
| Максимальный прямой ток, А | 20 | 20Совпадает | 20Совпадает | 10Отличается | 10Отличается |
- 15,08 ₽450 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, общий катодАналог2 диода, общий катодСовпадает
- Корпус
- ТекущийTO-220FАналогTO-220FСовпадает
- Тип монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий200Аналог45Отличается
- Максимальный прямой ток, А
- Текущий20Аналог20Совпадает
- 18,89 ₽7 700 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, общий катодАналог2 диода, общий катодСовпадает
- Корпус
- ТекущийTO-220FАналогTO-220Отличается
- Тип монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий200Аналог200Совпадает
- Максимальный прямой ток, А
- Текущий20Аналог20Совпадает
- 11,87 ₽900 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, общий катодАналог2 диода, общий катодСовпадает
- Корпус
- ТекущийTO-220FАналогTO-220FСовпадает
- Тип монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий200Аналог100Отличается
- Максимальный прямой ток, А
- Текущий20Аналог10Отличается
- 12,85 ₽9 400 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, общий катодАналог2 диода, общий катодСовпадает
- Корпус
- ТекущийTO-220FАналогTO-220Отличается
- Тип монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий200Аналог200Совпадает
- Максимальный прямой ток, А
- Текущий20Аналог10Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
