Datasheet LXA2 (3SA5)-EA145 off-(on)
Технические параметры, размеры и рекомендации производителя
Кнопочный переключатель RUICHI LXA2 (3SA5)-EA145
OFF-(ON)
- MPN
- LXA2 (3SA5)-EA145 off-(on)
- Бренд
- Ruichi
- Артикул RU
- 66033
Основные параметры
- Схема переключения
- NO - NC, без фиксации SPDT
- Номинальный ток
- 3 А
- Номинальное напряжение
- 240 (АС) В
- Класс защиты
- IP40
- Контакты
- винтовой зажим (3S)
- Цвет: толкатель/ корпус
- красный (Ф25 мм)/ черный
Под заказ49,04 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 3 А
- Номинальное напряжение
- 240 (АС) В
- Схема переключения
- NO - NC, без фиксации SPDT
- Контактное сопротивление, не более
- 25 мОм
- Количество циклов коммутации (электро), не менее
- 500000
- Сопротивление изоляции, МОм, не менее
- 50
- Диэлектрическая прочность, В
- 2500 (50 Гц / 1 мин.)
Монтаж и корпус
- Цвет: толкатель/ корпус
- красный (Ф25 мм)/ черный
- Глубина
- 53 мм
- Диаметр корпуса
- 29,2 (~30) мм
- Размер установочного отверстия
- Ф22 мм
- Контакты
- винтовой зажим (3S)
Условия эксплуатации
- Диапазон рабочих температур
- -25...+55 °С
- Класс защиты
- IP40
Упаковка и вес
- Вес брутто
- 19.50
- Транспортная упаковка: размер/кол-во
- 33.5*32.5*29.5/500
Другие параметры
- Тип
- Переключатель кнопочный серии LXA2 (3SA5) с потайным (утопленным) толкателем

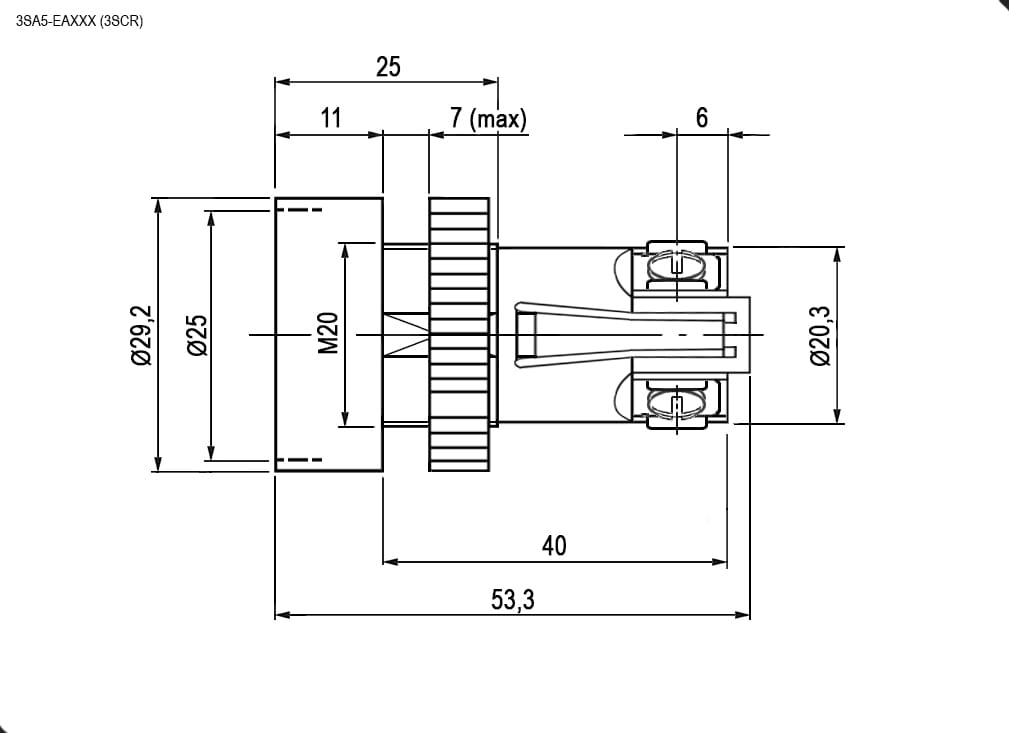

Документация и схема
Условия поставки
Обновлено 29.08.2026- Источник / остаток
- Каталог RU Electronics · 1 000 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Описание
Кнопочный переключатель RUICHI LXA2 (3SA5)-EA145, OFF-(ON) – это коммутационное устройство с механизмом нажимного действия и обратным приводом, которое предназначено для размыкания и замыкания электрической цепи.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарLXA2 (3SA5)-EA145 off-(on)RUICHIАрт. RU 66033 49,04 ₽Под заказ |  48,68 ₽1 690 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  48,31 ₽330 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  48,30 ₽10 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  63,62 ₽380 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | NO - NC, без фиксации SPDT | OFF-(ON), NO - нормально разомкнутая, без фиксацииОтличается | NO - NC SPDTОтличается | ON-(OFF), NC - нормально замкнутая, без фиксации SPSTОтличается | OFF-ON, ON - нормально разомкнутая, с фиксацией SPSTОтличается |
| Диаметр корпуса | 29,2 (~30) мм | 29,2 (~30) ммСовпадает | 29,2 (~30) ммСовпадает | 29,2 (~30) ммСовпадает | 29,2 (~30) ммСовпадает |
| Номинальное напряжение | 240 (АС) В | 240 (АС) ВСовпадает | 240 (АС) ВСовпадает | 240 (АС) ВСовпадает | 240 (АС) ВСовпадает |
| Номинальный ток | 3 А | 3 АСовпадает | 3 АСовпадает | 3 АСовпадает | 3 АСовпадает |
| Контактное сопротивление, не более | 25 мОм | 25 мОмСовпадает | 25 мОмСовпадает | 25 мОмСовпадает | 25 мОмСовпадает |
- 48,68 ₽1 690 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийNO - NC, без фиксации SPDTАналогOFF-(ON), NO - нормально разомкнутая, без фиксацииОтличается
- Диаметр корпуса
- Текущий29,2 (~30) ммАналог29,2 (~30) ммСовпадает
- Номинальное напряжение
- Текущий240 (АС) ВАналог240 (АС) ВСовпадает
- Номинальный ток
- Текущий3 ААналог3 АСовпадает
- Контактное сопротивление, не более
- Текущий25 мОмАналог25 мОмСовпадает
- 48,31 ₽330 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийNO - NC, без фиксации SPDTАналогNO - NC SPDTОтличается
- Диаметр корпуса
- Текущий29,2 (~30) ммАналог29,2 (~30) ммСовпадает
- Номинальное напряжение
- Текущий240 (АС) ВАналог240 (АС) ВСовпадает
- Номинальный ток
- Текущий3 ААналог3 АСовпадает
- Контактное сопротивление, не более
- Текущий25 мОмАналог25 мОмСовпадает
- 48,30 ₽10 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийNO - NC, без фиксации SPDTАналогON-(OFF), NC - нормально замкнутая, без фиксации SPSTОтличается
- Диаметр корпуса
- Текущий29,2 (~30) ммАналог29,2 (~30) ммСовпадает
- Номинальное напряжение
- Текущий240 (АС) ВАналог240 (АС) ВСовпадает
- Номинальный ток
- Текущий3 ААналог3 АСовпадает
- Контактное сопротивление, не более
- Текущий25 мОмАналог25 мОмСовпадает
- 63,62 ₽380 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийNO - NC, без фиксации SPDTАналогOFF-ON, ON - нормально разомкнутая, с фиксацией SPSTОтличается
- Диаметр корпуса
- Текущий29,2 (~30) ммАналог29,2 (~30) ммСовпадает
- Номинальное напряжение
- Текущий240 (АС) ВАналог240 (АС) ВСовпадает
- Номинальный ток
- Текущий3 ААналог3 АСовпадает
- Контактное сопротивление, не более
- Текущий25 мОмАналог25 мОмСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
