Datasheet LM1117IMPX-3.3/NOPB
Технические параметры, размеры и рекомендации производителя
LDO регуляторы

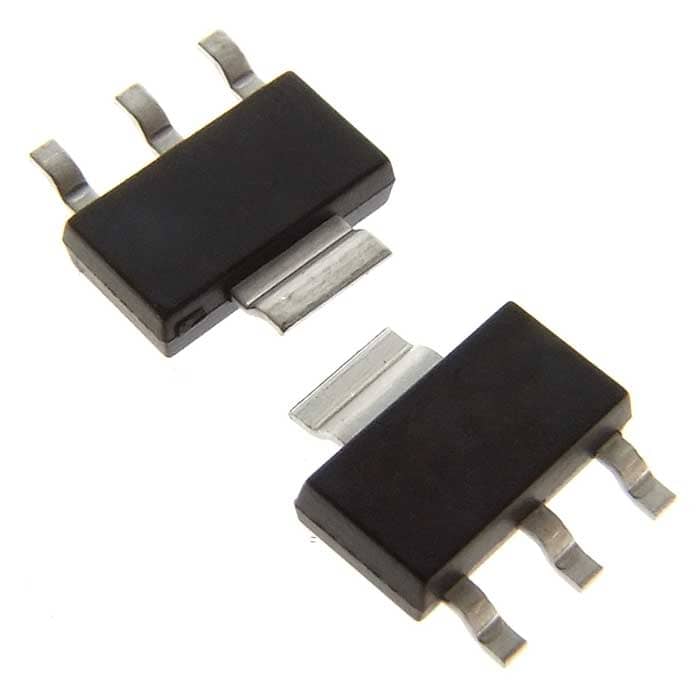

LM1117IMPX-3.3/NOPB, Линейный регулятор с низким падением напряжения Texas Instruments, 3.3 В, 800 мA, корпус SOT-223-4
LM1117IMPX-3.3/NOPB, Линейный регулятор с низким падением напряжения Texas Instruments, 3.3 В, 800 мA, корпус SOT-223-4
- MPN
- LM1117IMPX-3.3/NOPB
- Бренд
- Texas Instruments
- Артикул RU
- 111175
- Каталог обновлён
- 31.07.2026
- Источник / остаток
- Каталог RU Electronics · 26 900 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2024 / 2026
- Документация
- Datasheet: 1
26 900 шт в наличии16,73 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Входное напряжение
- 15 (max) В
- Выходное напряжение
- 3,3 , полярность - положительная В
- Потребляемый ток
- 5 мА
- Максимальный ток
- 800 мА
- Характеристика
- падение напряжения при Iнаг.: 100 мА - 1,3 В; 500 мА - 1.35 В; 800 мА - 1,4 В
- Входной ток
- смещения (Ib) - 5 мА
- Точность
- регулирования напряжения - 1 %
- Отклонение
- нестабильность выходного напряжения ± 1 мВ
- Ток покоя, не более
- 5 мА
- Нестабильность
- выходного напряжения или тока - 0,04; выходной нагрузки - 0,2 %
- Транспортная упаковка: размер/кол-во
- 50*38*39/24000
- Вес брутто
- 0.37
- Высота
- 1,8 max мм
- Ширина
- ~6,5 мм
- Упаковка
- REEL, 2000 шт.
- MSL(Уровень чувствительности к влажности)
- 1
- Тип
- Стабилизатор напряжения серии LM1117
- Корпус
- SOT-223
- Способ монтажа
- поверхностный (SMT)
- Диапазон рабочих температур
- -40...+125 °С
Описание
Фиксированный стабилизатор с малым падением напряжения, 15В (Vin), 1.2В, 3.3В/800мА выход, SOT-223-4
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024100 шт292 900 шт
2026100 шт24024 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарLM1117IMPX-3.3/NOPBTexas InstrumentsАрт. RU 111175 16,73 ₽26 900 шт по каталогу |  15,10 ₽4 940 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 14,25 ₽10 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 8,71 ₽3 000 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  61,49 ₽2 313 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | SOT-223 | SOT-223Совпадает | SOT-223Совпадает | SOT-223Совпадает | TO-252 (DPAK)Отличается |
| Способ монтажа | поверхностный (SMT) | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает | поверхностный (SMT)Совпадает |
| Выходное напряжение | 3,3 , полярность - положительная В | регулируемое 1,25...13,8 В (полярность - положительная)Отличается | 3,3; полярность - положительная ВОтличается | регулируемоеОтличается | 3,3 (полярность - положительная) ВОтличается |
| Входное напряжение | 15 (max) В | 15 (max) ВСовпадает | 15 (max) ВСовпадает | 3...37 ВОтличается | 2,6...15 (max) ВОтличается |
| Входной ток | смещения (Ib) - 5 мА | смещения (Ib) - 5 мАСовпадает | смещения (Ib) - 5 мАСовпадает | —Нет данных | смещения (Ib) - 5 мАСовпадает |
- 15,10 ₽4 940 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-223АналогSOT-223Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Выходное напряжение
- Текущий3,3 , полярность - положительная ВАналогрегулируемое 1,25...13,8 В (полярность - положительная)Отличается
- Входное напряжение
- Текущий15 (max) ВАналог15 (max) ВСовпадает
- Входной ток
- Текущийсмещения (Ib) - 5 мААналогсмещения (Ib) - 5 мАСовпадает
- 14,25 ₽10 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-223АналогSOT-223Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Выходное напряжение
- Текущий3,3 , полярность - положительная ВАналог3,3; полярность - положительная ВОтличается
- Входное напряжение
- Текущий15 (max) ВАналог15 (max) ВСовпадает
- Входной ток
- Текущийсмещения (Ib) - 5 мААналогсмещения (Ib) - 5 мАСовпадает
- 8,71 ₽3 000 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Корпус
- ТекущийSOT-223АналогSOT-223Совпадает
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Выходное напряжение
- Текущий3,3 , полярность - положительная ВАналогрегулируемоеОтличается
- Входное напряжение
- Текущий15 (max) ВАналог3...37 ВОтличается
- Входной ток
- Текущийсмещения (Ib) - 5 мААналог—Нет данных
- 61,49 ₽2 313 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийSOT-223АналогTO-252 (DPAK)Отличается
- Способ монтажа
- Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
- Выходное напряжение
- Текущий3,3 , полярность - положительная ВАналог3,3 (полярность - положительная) ВОтличается
- Входное напряжение
- Текущий15 (max) ВАналог2,6...15 (max) ВОтличается
- Входной ток
- Текущийсмещения (Ib) - 5 мААналогсмещения (Ib) - 5 мАСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
