Datasheet LL4148 (Tak Cheong)
Технические параметры, размеры и рекомендации производителя
Переключающие высокочастотные
LL4148 Tak Cheong малосигнальный переключающий диод 100 В, 0.15 А, SOD-80 (MiniMELF)
LL4148 Tak Cheong малосигнальный переключающий диод 100 В, 0.15 А, SOD-80 (MiniMELF)
- MPN
- LL4148 (Tak Cheong)
- Бренд
- Tak Cheong
- Артикул RU
- 83778
- Каталог обновлён
- 14.07.2026
- Источник / остаток
- Каталог RU Electronics · 341 250 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 250 / 2 500 / 90 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2023 / 2024
- Документация
- Datasheet: 1
341 250 шт в наличии0,48 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

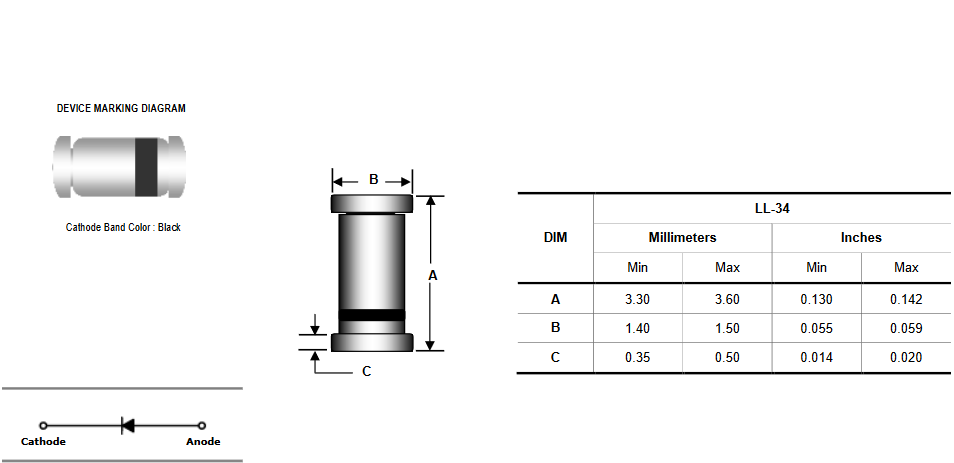

Документация и схема
Характеристики
- Схема включения диодов
- Одиночный
- Максимальное обратное напряжение (Vrrm), В
- 100
- Максимальный прямой ток, А
- 0,15
- Прямое падение напряжения (Vf), В
- 1
- Ток утечки, мкА
- 5
- Ударный прямой ток, А
- 2
- Емкость, пФ
- 4
- Время обратного восстановления (trr), нс
- 4
- Упаковка
- 3000
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/30000
- Вес брутто
- 0.07
- Корпус
- SOD-80 (miniMELF)
- Тип монтажа
- Поверхностный
- Диапазон рабочих температур
- -65...+150 °С
Описание
LL4148 малосигнальный переключающий диод для поверхностного монтажа в корпусе SOD-80 (MiniMELF). Максимальное обратное напряжение 100 Вольт, максимальный прямой ток 150 мА, прямое падение напряжения 1 Вольт. Время обратного восстановления 4 нс. Емкость 4 пФ. Ток утечки 5 мкА (при Vrrm = 75 В)
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20231 250 шт11 250 шт
20232 500 шт2152 500 шт
20242 500 шт717 500 шт
202490 000 шт3270 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарLL4148 (Tak Cheong)Tak CheongАрт. RU 83778 0,48 ₽341 250 шт по каталогу |  0,57 ₽95 500 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 0,39 ₽11 000 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 0,90 ₽107 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  0,85 ₽106 400 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема включения диодов | Одиночный | ОдиночныйСовпадает | ОдиночныйСовпадает | ОдиночныйСовпадает | ОдиночныйСовпадает |
| Корпус | SOD-80 (miniMELF) | SOD-80 (miniMELF)Совпадает | SOD-80 (miniMELF)Совпадает | SOD-80 (miniMELF)Совпадает | SOD-123Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 4 | 4Совпадает | 4Совпадает | 4Совпадает | 4Совпадает |
| Максимальное обратное напряжение (Vrrm), В | 100 | 100Совпадает | 100Совпадает | 75Отличается | 100Совпадает |
- 0,57 ₽95 500 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-80 (miniMELF)АналогSOD-80 (miniMELF)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий4Аналог4Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий100Аналог100Совпадает
- 0,39 ₽11 000 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-80 (miniMELF)АналогSOD-80 (miniMELF)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий4Аналог4Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий100Аналог100Совпадает
- 0,90 ₽107 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-80 (miniMELF)АналогSOD-80 (miniMELF)Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий4Аналог4Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий100Аналог75Отличается
- 0,85 ₽106 400 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-80 (miniMELF)АналогSOD-123Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий4Аналог4Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий100Аналог100Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
