Datasheet L7809CV (HXY)
Технические параметры, размеры и рекомендации производителя

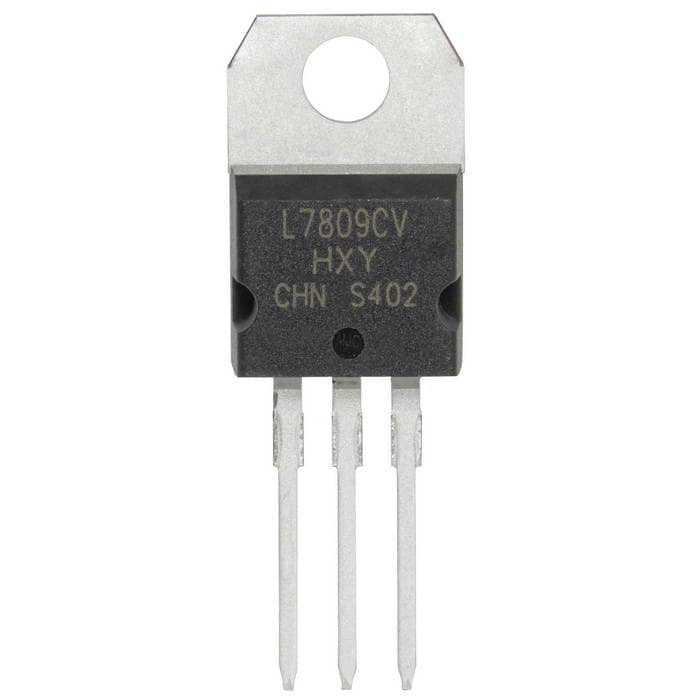

L7809CV HXY линейный стабилизатор напряжения
9 В, 1 А, Vdrop = 2 В, TO-220
- MPN
- L7809CV (HXY)
- Бренд
- HXY
- Артикул RU
- 124227
Основные параметры
- Полярность
- положительная
- Входное напряжение
- 11...35 В
- Выходное напряжение
- 9 ± 0,35 В
- Выходной ток
- 1 А
- Потребляемый ток
- 8 мА
- Падение напряжения, В
- 2
1 100 шт в наличии12,82 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Входное напряжение
- 11...35 В
- Выходное напряжение
- 9 ± 0,35 В
- Выходной ток
- 1 А
- Потребляемый ток
- 8 мА
- Падение напряжения, В
- 2
Монтаж и корпус
- Корпус
- TO-220
- Способ монтажа
- Through Hole
Условия эксплуатации
- Диапазон рабочих температур
- 0...+150 °С
Упаковка и вес
- Транспортная упаковка: размер/кол-во
- 57.5*32*29/3000
- Вес брутто
- 2.76
- Упаковка
- TUBE, 50 шт.
Другие параметры
- Полярность
- положительная
- PSRR
- 70 дБ
- Тип
- Линейный стабилизатор напряжения

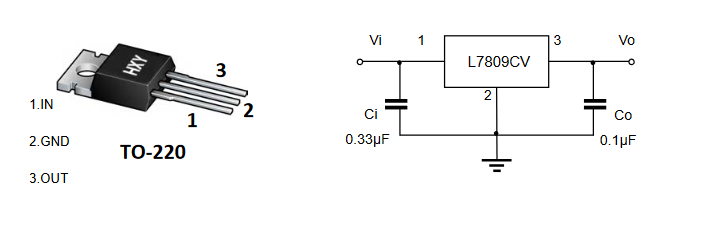

Документация и схема
Условия поставки
Обновлено 26.08.2026- Источник / остаток
- Каталог RU Electronics · 1 100 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
L7809CV линейный стабилизатор напряжения для сквозного монтажа в корпусе TO-220. Входное напряжение 11 - 35 В. Выходное напряжение 9 ±0.35 В. Выходной ток 1 А. Падение напряжения 2 В. PSRR - 70 дБ. Диапазон рабочих температур 0...150 °С
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202550 шт221 100 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарL7809CV (HXY)HXYАрт. RU 124227 12,82 ₽1 100 шт по каталогу |  11,18 ₽2 650 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  13,60 ₽1 600 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 14,51 ₽1 625 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 10,28 ₽Под заказ Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | TO-220 | TO-220Совпадает | TO-220Совпадает | TO-220Совпадает | TO-220Совпадает |
| Способ монтажа | Through Hole | Through HoleСовпадает | Through HoleСовпадает | Through HoleСовпадает | Through HoleСовпадает |
| Полярность | положительная | положительнаяСовпадает | положительнаяСовпадает | положительнаяСовпадает | положительнаяСовпадает |
| Входное напряжение | 11...35 В | 7...35 ВОтличается | 14...35 ВОтличается | 14...35 ВОтличается | 14...35 ВОтличается |
| Выходное напряжение | 9 ± 0,35 В | 5 ± 0,25 ВОтличается | 12 ВОтличается | 12 ВОтличается | 12 ± 0,6 ВОтличается |
- 11,18 ₽2 650 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийTO-220АналогTO-220Совпадает
- Способ монтажа
- ТекущийThrough HoleАналогThrough HoleСовпадает
- Полярность
- ТекущийположительнаяАналогположительнаяСовпадает
- Входное напряжение
- Текущий11...35 ВАналог7...35 ВОтличается
- Выходное напряжение
- Текущий9 ± 0,35 ВАналог5 ± 0,25 ВОтличается
- 13,60 ₽1 600 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийTO-220АналогTO-220Совпадает
- Способ монтажа
- ТекущийThrough HoleАналогThrough HoleСовпадает
- Полярность
- ТекущийположительнаяАналогположительнаяСовпадает
- Входное напряжение
- Текущий11...35 ВАналог14...35 ВОтличается
- Выходное напряжение
- Текущий9 ± 0,35 ВАналог12 ВОтличается
- 14,51 ₽1 625 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийTO-220АналогTO-220Совпадает
- Способ монтажа
- ТекущийThrough HoleАналогThrough HoleСовпадает
- Полярность
- ТекущийположительнаяАналогположительнаяСовпадает
- Входное напряжение
- Текущий11...35 ВАналог14...35 ВОтличается
- Выходное напряжение
- Текущий9 ± 0,35 ВАналог12 ВОтличается
- 10,28 ₽Под заказ
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийTO-220АналогTO-220Совпадает
- Способ монтажа
- ТекущийThrough HoleАналогThrough HoleСовпадает
- Полярность
- ТекущийположительнаяАналогположительнаяСовпадает
- Входное напряжение
- Текущий11...35 ВАналог14...35 ВОтличается
- Выходное напряжение
- Текущий9 ± 0,35 ВАналог12 ± 0,6 ВОтличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
