Datasheet KZ-8169 (TZ-8169) Al+Zinc
Технические параметры, размеры и рекомендации производителя
Выключатель путевой с пружинным штоком RUICHI KZ-8169
NO-NC (4P), IP64, 5 А, 250 В, 15 мОм, корпус из сплава алюминия и цинка, головка пластмассовая
- MPN
- KZ-8169 (TZ-8169) Al+Zinc
- Бренд
- Ruichi
- Артикул RU
- 71472
Основные параметры
- Схема переключения
- NO - NC (4P)
- Номинальный ток, А
- 5 при 250 VАС; 0,4 при 115 VDC
- Номинальное напряжение, В
- AC: 250; DC: 115
- Степень защиты
- IP64
- Характеристика
- ход толкателя PTmax=30 мм
- Частота
- включение/ отключение (макс.) - 30 циклов/ мин. (электро)
1 940 шт в наличии207,23 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- NO - NC (4P)
- Частота
- включение/ отключение (макс.) - 30 циклов/ мин. (электро)
- Количество циклов коммутации (электро), не менее
- 300000
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 15
- Диэлектрическая прочность, В
- 1000 (50 Гц, 1 мин.) между контактами
- Номинальное напряжение, В
- AC: 250; DC: 115
- Номинальный ток, А
- 5 при 250 VАС; 0,4 при 115 VDC
Монтаж и корпус
- Диаметр входящего кабеля, мм
- max - 7
- Материал корпуса
- корпус - Al-Zn сплав; крышка и головка - пластмасса
- Глубина, мм
- 25,6 (корпус)
- Ширина, мм
- 28,2 (29,0 макс.)
- Высота, мм
- в сборе - 174
Условия эксплуатации
- Степень защиты
- IP64
- Диапазон рабочих температур, °C
- -20...+60
Упаковка и вес
- Вес брутто
- 75.00
- Транспортная упаковка: размер/кол-во
- 44*30*32/100
Другие параметры
- Характеристика
- ход толкателя PTmax=30 мм
- Тип
- Выключатель путевой серии KZ с пружинным штоком

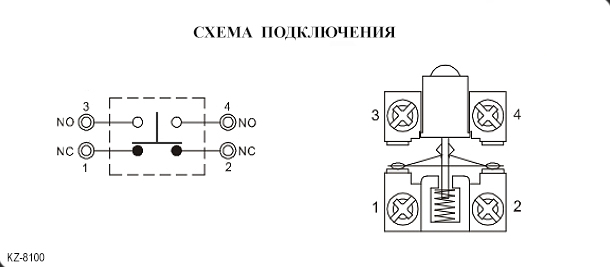

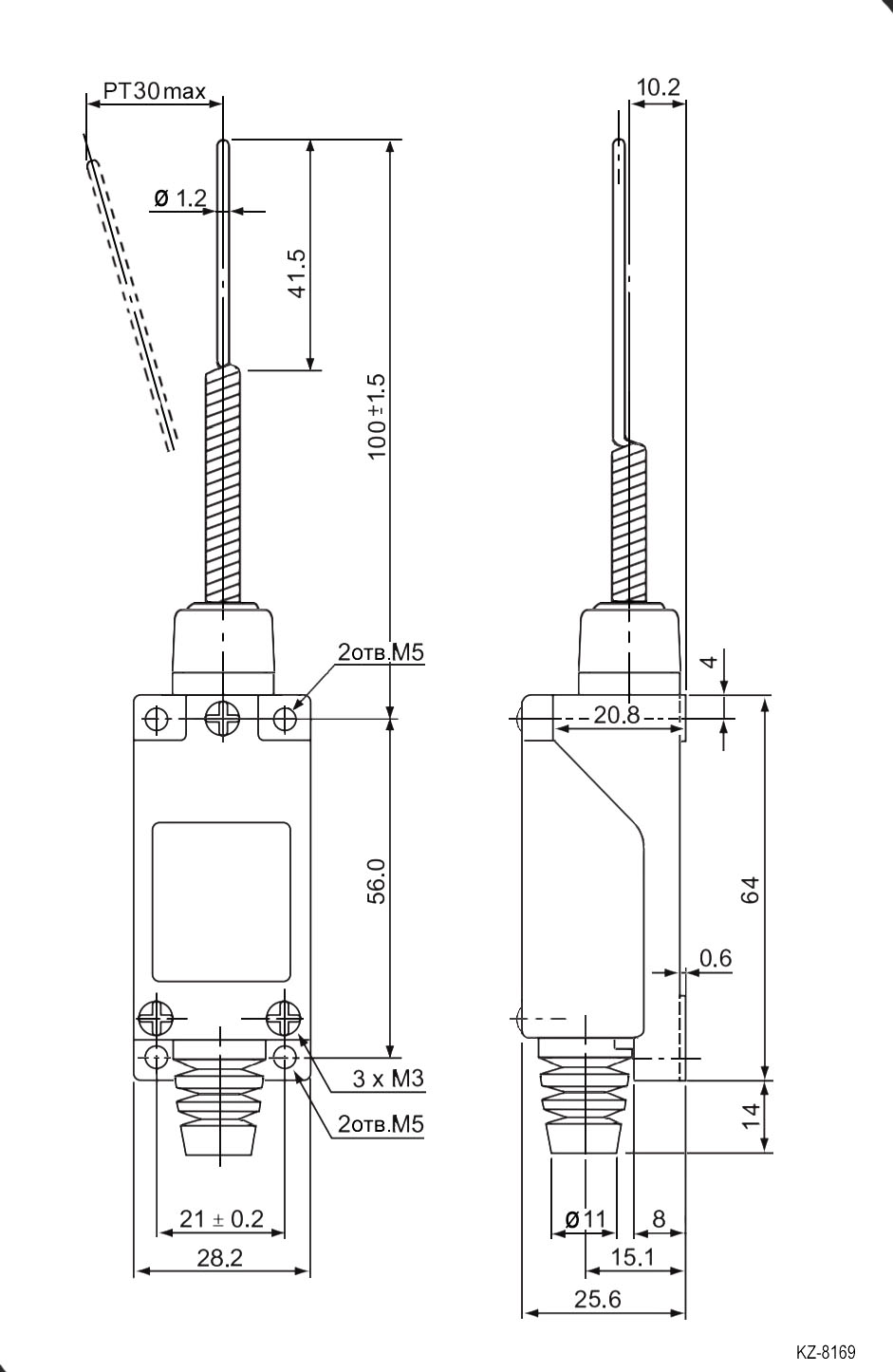

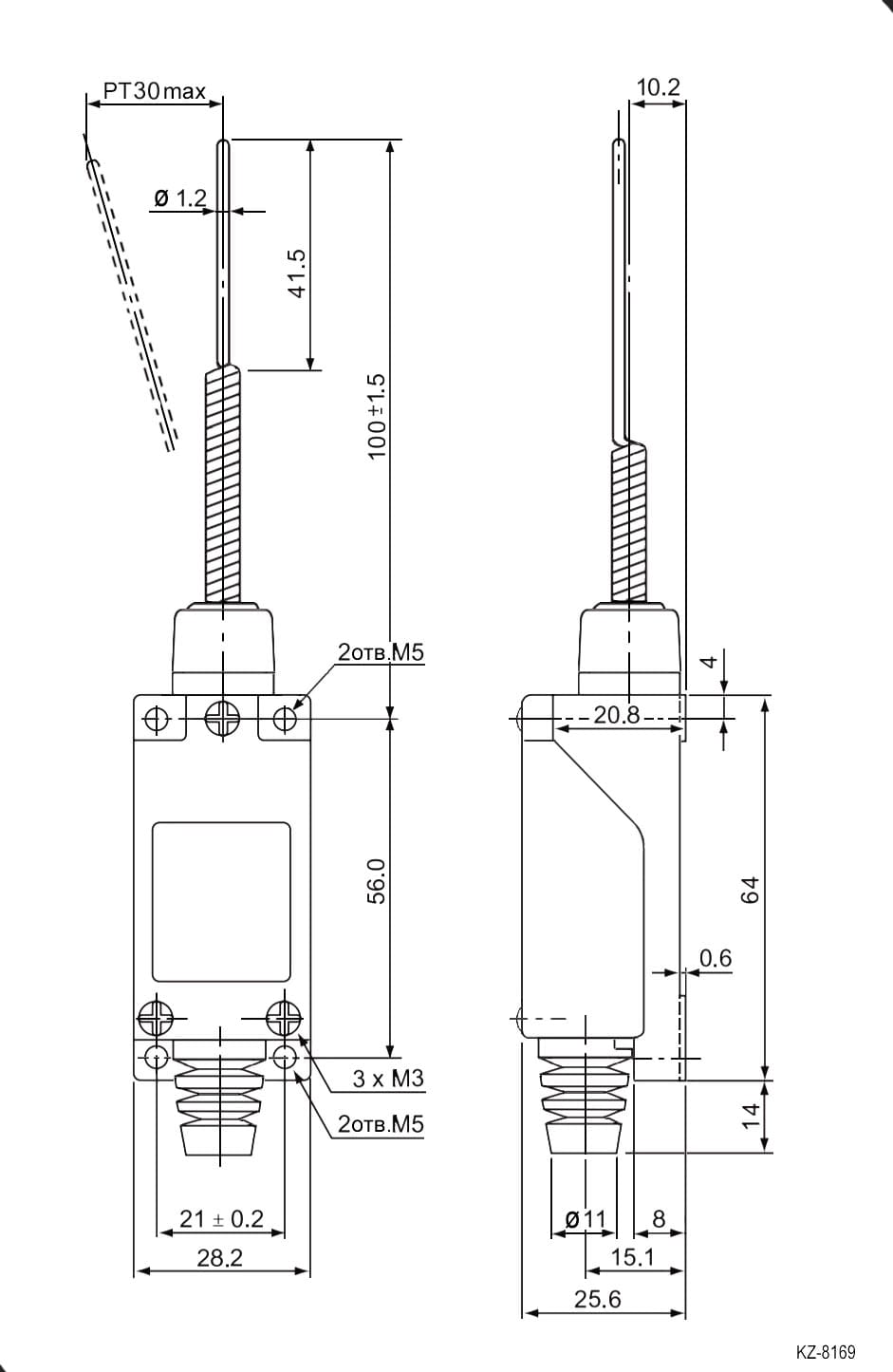

Документация и схема
Условия поставки
Обновлено 04.09.2026- Источник / остаток
- Каталог RU Electronics · 1 940 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Выключатель путевой с пружинным штоком RUICHI KZ-8169, NO-NC (4P), IP64, 5 А, 250 В, 15 мОм, корпус из сплава алюминия и цинка, головка пластмассовая представляет собой командоаппарат, кинематически связанный с рабочей машиной, предназначенный для срабатывания на определенных расстояниях ее пути. Конечный выключатель – это путевой выключатель, приводимый в действие рабочей машиной или ее частью в конце пути.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202610 шт1941 940 шт
