Datasheet KZ-8122 (TZ-8122) Al+Zinc
Технические параметры, размеры и рекомендации производителя
Выключатель путевой с вертикальным нажимным роликом RUICHI KZ-8122
NO-NC (4P), IP64, 5 А, 250 В, 15 мОм, корпус из сплава алюминия и цинка, головка пластмассовая, ролик из нерж. стали
- MPN
- KZ-8122 (TZ-8122) Al+Zinc
- Бренд
- Ruichi
- Артикул RU
- 71470
Основные параметры
- Схема переключения
- NO - NC (4P)
- Номинальный ток, А
- 5 при 250 VАС; 0,4 при 115 VDC
- Номинальное напряжение, В
- AC: 250; DC: 115
- Степень защиты
- IP64
- Характеристика
- ход толкателя PTmax=1.5 мм
- Частота
- включение/ отключение (макс.) - 30 циклов/ мин. (электро)
871 шт в наличии216,43 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- NO - NC (4P)
- Частота
- включение/ отключение (макс.) - 30 циклов/ мин. (электро)
- Количество циклов коммутации (электро), не менее
- 300000
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 15
- Диэлектрическая прочность, В
- 1000 (50 Гц, 1 мин.) между контактами
- Номинальное напряжение, В
- AC: 250; DC: 115
- Номинальный ток, А
- 5 при 250 VАС; 0,4 при 115 VDC

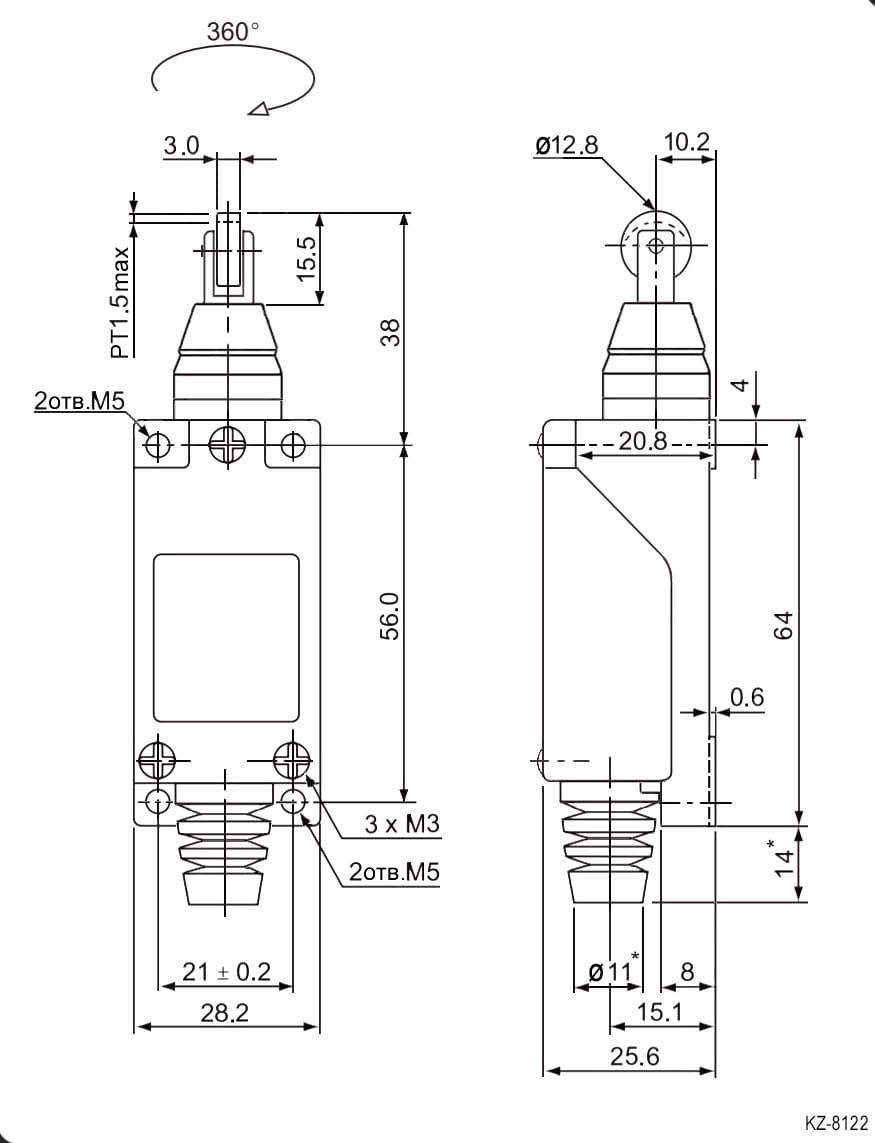

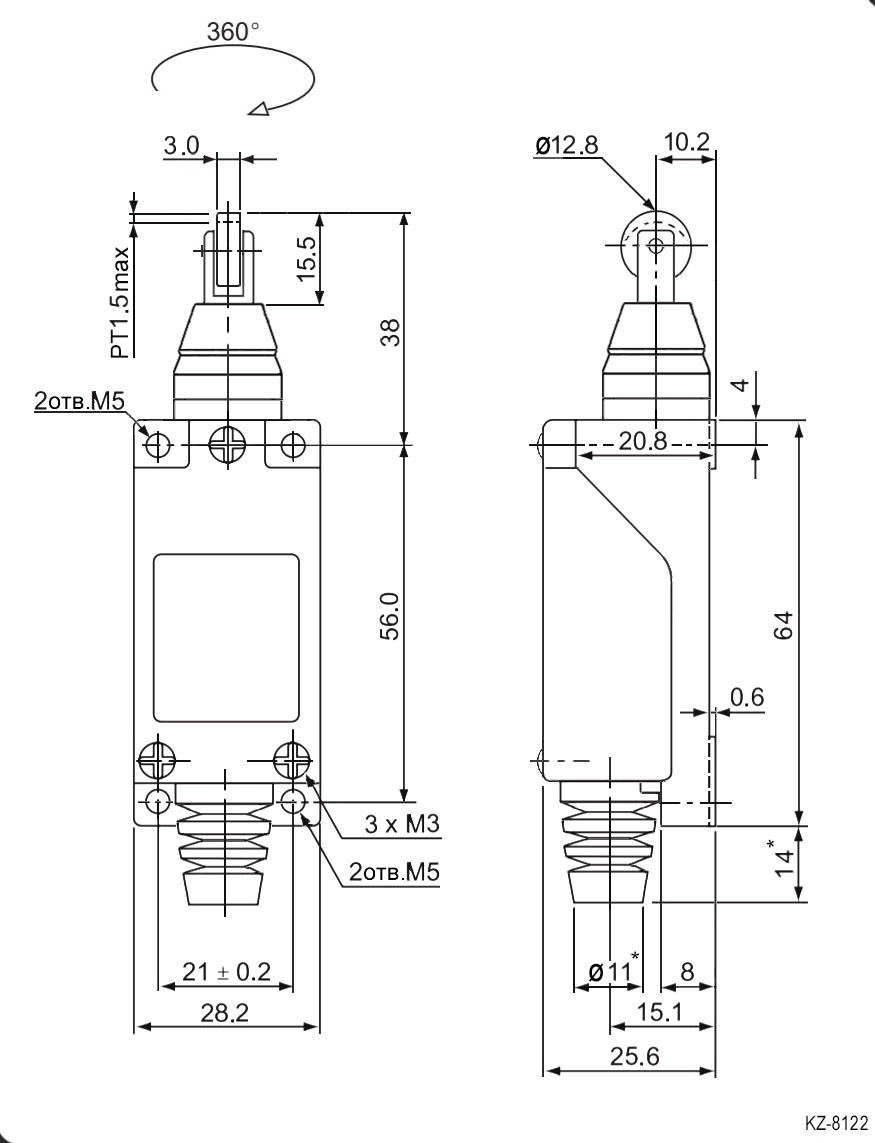

Монтаж и корпус
- Материал корпуса
- корпус - Al-Zn сплав; крышка и головка - пластмасса; ролик - нерж. сталь
- Глубина, мм
- 25,6 (корпус)
- Ширина, мм
- 28,2 (29,0 макс.)
- Высота, мм
- в сборе - 112
Условия эксплуатации
- Степень защиты
- IP64
- Диапазон рабочих температур, °C
- -20...+60
Упаковка и вес
- Вес брутто
- 78.00
- Транспортная упаковка: размер/кол-во
- 44*30*32/100
Другие параметры
- Характеристика
- ход толкателя PTmax=1.5 мм
- Тип
- Выключатель путевой серии KZ с вертикальным нажимным роликом

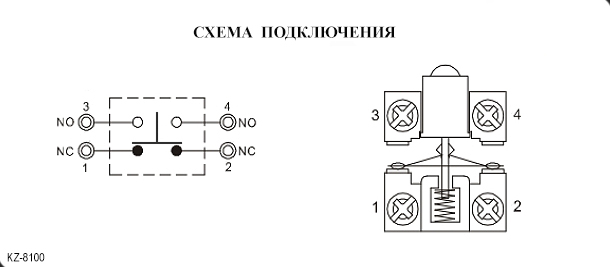

Документация и схема
Условия поставки
Обновлено 03.09.2026- Источник / остаток
- Каталог RU Electronics · 871 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 / 10 шт в упаковке
- Date code / партия
- Год / маркировка: 2025 / 2026
- Документация
- Datasheet: 1
Описание
Выключатель путевой с вертикальным нажимным роликом RUICHI KZ-8122, NO-NC (4P), IP64, 5 А, 250 В, 15 мОм, корпус из сплава алюминия и цинка, головка пластмассовая, ролик из нерж. стали представляет собой командоаппарат, кинематически связанный с рабочей машиной, предназначенный для срабатывания на определенных расстояниях ее пути. Конечный выключатель – это путевой выключатель, приводимый в действие рабочей машиной или ее частью в конце пути.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20251 шт11 шт
202610 шт87870 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарKZ-8122 (TZ-8122) Al+ZincRUICHIАрт. RU 71470 216,43 ₽871 шт по каталогу |  203,09 ₽4 200 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  217,22 ₽2 340 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  214,29 ₽270 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  207,23 ₽1 940 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | NO - NC (4P) | NO - NC (4P)Совпадает | NO - NC (4P)Совпадает | NO - NC (4P)Совпадает | NO - NC (4P)Совпадает |
| Материал корпуса | корпус - Al-Zn сплав; крышка и головка - пластмасса; ролик - нерж. сталь | корпус - Al-Zn сплав; крышка и головка - пластмасса; ролик - нерж. стальСовпадает | корпус - Al-Zn сплав; крышка, головка и ролик - пластмассаОтличается | корпус - Al-Zn сплав; крышка и головка - пластмассаОтличается | корпус - Al-Zn сплав; крышка и головка - пластмассаОтличается |
| Контактное сопротивление, мОм, не более | 15 | 15Совпадает | 15Совпадает | 15Совпадает | 15Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает |
| Частота | включение/ отключение (макс.) - 30 циклов/ мин. (электро) | включение/ отключение (макс.) - 30 циклов/ мин. (электро)Совпадает | включение/ отключение (макс.) - 30 циклов/ мин. (электро)Совпадает | включение/ отключение (макс.) - 30 циклов/ мин. (электро)Совпадает | включение/ отключение (макс.) - 30 циклов/ мин. (электро)Совпадает |
- 203,09 ₽4 200 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийNO - NC (4P)АналогNO - NC (4P)Совпадает
- Материал корпуса
- Текущийкорпус - Al-Zn сплав; крышка и головка - пластмасса; ролик - нерж. стальАналогкорпус - Al-Zn сплав; крышка и головка - пластмасса; ролик - нерж. стальСовпадает
- Контактное сопротивление, мОм, не более
- Текущий15Аналог15Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Частота
- Текущийвключение/ отключение (макс.) - 30 циклов/ мин. (электро)Аналогвключение/ отключение (макс.) - 30 циклов/ мин. (электро)Совпадает
- 217,22 ₽2 340 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийNO - NC (4P)АналогNO - NC (4P)Совпадает
- Материал корпуса
- Текущийкорпус - Al-Zn сплав; крышка и головка - пластмасса; ролик - нерж. стальАналогкорпус - Al-Zn сплав; крышка, головка и ролик - пластмассаОтличается
- Контактное сопротивление, мОм, не более
- Текущий15Аналог15Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Частота
- Текущийвключение/ отключение (макс.) - 30 циклов/ мин. (электро)Аналогвключение/ отключение (макс.) - 30 циклов/ мин. (электро)Совпадает
- 214,29 ₽270 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийNO - NC (4P)АналогNO - NC (4P)Совпадает
- Материал корпуса
- Текущийкорпус - Al-Zn сплав; крышка и головка - пластмасса; ролик - нерж. стальАналогкорпус - Al-Zn сплав; крышка и головка - пластмассаОтличается
- Контактное сопротивление, мОм, не более
- Текущий15Аналог15Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Частота
- Текущийвключение/ отключение (макс.) - 30 циклов/ мин. (электро)Аналогвключение/ отключение (макс.) - 30 циклов/ мин. (электро)Совпадает
- 207,23 ₽1 940 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийNO - NC (4P)АналогNO - NC (4P)Совпадает
- Материал корпуса
- Текущийкорпус - Al-Zn сплав; крышка и головка - пластмасса; ролик - нерж. стальАналогкорпус - Al-Zn сплав; крышка и головка - пластмассаОтличается
- Контактное сопротивление, мОм, не более
- Текущий15Аналог15Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Частота
- Текущийвключение/ отключение (макс.) - 30 циклов/ мин. (электро)Аналогвключение/ отключение (макс.) - 30 циклов/ мин. (электро)Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
