Datasheet КТ9101АС
Технические параметры, размеры и рекомендации производителя
Биполярные (BJT)
КТ9101АС
- MPN
- КТ9101АС
- Бренд
- Не указан в источнике
- Артикул RU
- 46788
- Каталог обновлён
- 14.07.2026
- Источник / остаток
- Каталог RU Electronics · 3 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 шт в упаковке
- Date code / партия
- Год / маркировка: 1991
- Документация
- Datasheet: 1
Изображение уточняется
3 шт в наличии1 098,00 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

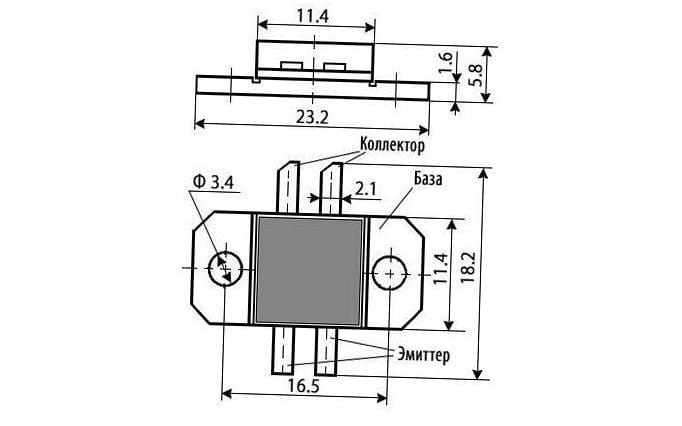

Документация и схема
Характеристики
- Конфигурация
- n-p-n
- Максимальный ток
- коллектора постоянный: 7,5 А
- Мощность
- рассеиваемая постоянная: 130 Вт
- Частота
- коэффициента передачи тока граничная: >0,35 ГГц
- Максимальное напряжение
- питания: 28 В
- Ток
- эмиттера обратный: <80 мА
- Коэффициент
- усиления по мощности: >3,5 дБ
- Рабочая температура
- -45...+85 °С
- Выходная мощность
- >100 Вт
- Максимальная температура
- перехода: 190 °С
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
19911 шт33 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарКТ9101АСАрт. RU 46788 1 098,00 ₽3 шт по каталогу |  2 196,00 ₽3 шт по каталогу Совпадает 5 из 5 сравнимых параметров | 5 000,00 ₽2 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 5 490,00 ₽3 шт по каталогу Совпадает 2 из 5 сравнимых параметров | 7 027,20 ₽7 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Конфигурация | n-p-n | n-p-nСовпадает | n-p-nСовпадает | n-p-nСовпадает | n-p-nСовпадает |
| Максимальное напряжение | питания: 28 В | питания: 28 ВСовпадает | питания: 28 ВСовпадает | питания: 28 ВСовпадает | питания: 28 ВСовпадает |
| Максимальный ток | коллектора постоянный: 7,5 А | коллектора постоянный: 7,5 АСовпадает | коллектора постоянный: 24 АОтличается | коллектора постоянный: 4 АОтличается | коллектора постоянный: 16 АОтличается |
| Ток | эмиттера обратный: <80 мА | эмиттера обратный: <80 мАСовпадает | эмиттера обратный: <60 мАОтличается | эмиттера обратный: <4 мАОтличается | эмиттера обратный: <60 мАОтличается |
| Частота | коэффициента передачи тока граничная: >0,35 ГГц | коэффициента передачи тока граничная: >0,35 ГГцСовпадает | коэффициента передачи тока граничная: >360 МГцОтличается | коэффициента передачи тока граничная: >240 МГцОтличается | коэффициента передачи тока граничная: >0,66 ГГцОтличается |
- 2 196,00 ₽3 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Конфигурация
- Текущийn-p-nАналогn-p-nСовпадает
- Максимальное напряжение
- Текущийпитания: 28 ВАналогпитания: 28 ВСовпадает
- Максимальный ток
- Текущийколлектора постоянный: 7,5 ААналогколлектора постоянный: 7,5 АСовпадает
- Ток
- Текущийэмиттера обратный: <80 мААналогэмиттера обратный: <80 мАСовпадает
- Частота
- Текущийкоэффициента передачи тока граничная: >0,35 ГГцАналогкоэффициента передачи тока граничная: >0,35 ГГцСовпадает
- 5 000,00 ₽2 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Конфигурация
- Текущийn-p-nАналогn-p-nСовпадает
- Максимальное напряжение
- Текущийпитания: 28 ВАналогпитания: 28 ВСовпадает
- Максимальный ток
- Текущийколлектора постоянный: 7,5 ААналогколлектора постоянный: 24 АОтличается
- Ток
- Текущийэмиттера обратный: <80 мААналогэмиттера обратный: <60 мАОтличается
- Частота
- Текущийкоэффициента передачи тока граничная: >0,35 ГГцАналогкоэффициента передачи тока граничная: >360 МГцОтличается
- 5 490,00 ₽3 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Конфигурация
- Текущийn-p-nАналогn-p-nСовпадает
- Максимальное напряжение
- Текущийпитания: 28 ВАналогпитания: 28 ВСовпадает
- Максимальный ток
- Текущийколлектора постоянный: 7,5 ААналогколлектора постоянный: 4 АОтличается
- Ток
- Текущийэмиттера обратный: <80 мААналогэмиттера обратный: <4 мАОтличается
- Частота
- Текущийкоэффициента передачи тока граничная: >0,35 ГГцАналогкоэффициента передачи тока граничная: >240 МГцОтличается
- 7 027,20 ₽7 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Конфигурация
- Текущийn-p-nАналогn-p-nСовпадает
- Максимальное напряжение
- Текущийпитания: 28 ВАналогпитания: 28 ВСовпадает
- Максимальный ток
- Текущийколлектора постоянный: 7,5 ААналогколлектора постоянный: 16 АОтличается
- Ток
- Текущийэмиттера обратный: <80 мААналогэмиттера обратный: <60 мАОтличается
- Частота
- Текущийкоэффициента передачи тока граничная: >0,35 ГГцАналогкоэффициента передачи тока граничная: >0,66 ГГцОтличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
