Datasheet КТ603А (НИКЕЛЬ)
Технические параметры, размеры и рекомендации производителя
Биполярные (BJT)
КТ603А (НИКЕЛЬ)
- MPN
- КТ603А (НИКЕЛЬ)
- Бренд
- Не указан в источнике
- Артикул RU
- 98408
- Каталог обновлён
- 14.07.2026
- Источник / остаток
- Каталог RU Electronics · 10 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 2 шт в упаковке
- Date code / партия
- Год / маркировка: 1992
- Документация
- Datasheet: 1
10 шт в наличии197,64 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

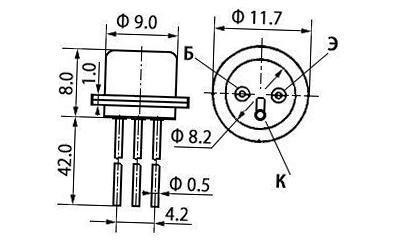

Документация и схема
Характеристики
- Конфигурация
- n-p-n
- Ток
- коллектора обратный: не более 10 мкА
- Мощность
- рассеиваемая постоянная: 500 мВт
- Максимальное напряжение
- эмиттер-база: 3 В
- Коэффициент
- передачи тока статический: 10-80
- Частота
- коэффициента передачи тока граничная: не менее 200 МГц
- Максимальный ток
- коллектора импульсный: 600 мА
- Сопротивление
- насыщения между коллектором и эмиттером: не более 7 Ом
- Емкость
- коллекторного перехода: не более 15 пФ
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
19922 шт510 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарКТ603А (НИКЕЛЬ)Арт. RU 98408 197,64 ₽10 шт по каталогу |  175,68 ₽5 шт по каталогу Совпадает 5 из 5 сравнимых параметров | 175,68 ₽37 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  762,51 ₽1 шт по каталогу Совпадает 2 из 2 сравнимых параметров |  13,18 ₽7 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Конфигурация | n-p-n | n-p-nСовпадает | n-p-nСовпадает | n-p-nСовпадает | n-p-nСовпадает |
| Максимальное напряжение | эмиттер-база: 3 В | эмиттер-база: 3 ВСовпадает | эмиттер-база: 3 ВСовпадает | эмиттер-база: 3 ВСовпадает | эмиттер-база: 5 ВОтличается |
| Максимальный ток | коллектора импульсный: 600 мА | коллектора импульсный: 600 мАСовпадает | коллектора импульсный: 600 мАСовпадает | —Нет данных | коллектора постоянный: 1 АОтличается |
| Частота | коэффициента передачи тока граничная: не менее 200 МГц | коэффициента передачи тока граничная: не менее 200 МГцСовпадает | коэффициента передачи тока граничная: не менее 200 МГцСовпадает | —Нет данных | коэффициента передачи тока граничная: не менее 50 МГцОтличается |
| Емкость | коллекторного перехода: не более 15 пФ | коллекторного перехода: не более 15 пФСовпадает | коллекторного перехода: не более 15 пФСовпадает | —Нет данных | коллекторного перехода: не более 15 пФСовпадает |
- 175,68 ₽5 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Конфигурация
- Текущийn-p-nАналогn-p-nСовпадает
- Максимальное напряжение
- Текущийэмиттер-база: 3 ВАналогэмиттер-база: 3 ВСовпадает
- Максимальный ток
- Текущийколлектора импульсный: 600 мААналогколлектора импульсный: 600 мАСовпадает
- Частота
- Текущийкоэффициента передачи тока граничная: не менее 200 МГцАналогкоэффициента передачи тока граничная: не менее 200 МГцСовпадает
- Емкость
- Текущийколлекторного перехода: не более 15 пФАналогколлекторного перехода: не более 15 пФСовпадает
- 175,68 ₽37 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Конфигурация
- Текущийn-p-nАналогn-p-nСовпадает
- Максимальное напряжение
- Текущийэмиттер-база: 3 ВАналогэмиттер-база: 3 ВСовпадает
- Максимальный ток
- Текущийколлектора импульсный: 600 мААналогколлектора импульсный: 600 мАСовпадает
- Частота
- Текущийкоэффициента передачи тока граничная: не менее 200 МГцАналогкоэффициента передачи тока граничная: не менее 200 МГцСовпадает
- Емкость
- Текущийколлекторного перехода: не более 15 пФАналогколлекторного перехода: не более 15 пФСовпадает
- 762,51 ₽1 шт по каталогу
Совпадает 2 из 2 сравнимых параметров
- Конфигурация
- Текущийn-p-nАналогn-p-nСовпадает
- Максимальное напряжение
- Текущийэмиттер-база: 3 ВАналогэмиттер-база: 3 ВСовпадает
- Максимальный ток
- Текущийколлектора импульсный: 600 мААналог—Нет данных
- Частота
- Текущийкоэффициента передачи тока граничная: не менее 200 МГцАналог—Нет данных
- Емкость
- Текущийколлекторного перехода: не более 15 пФАналог—Нет данных
- 13,18 ₽7 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Конфигурация
- Текущийn-p-nАналогn-p-nСовпадает
- Максимальное напряжение
- Текущийэмиттер-база: 3 ВАналогэмиттер-база: 5 ВОтличается
- Максимальный ток
- Текущийколлектора импульсный: 600 мААналогколлектора постоянный: 1 АОтличается
- Частота
- Текущийкоэффициента передачи тока граничная: не менее 200 МГцАналогкоэффициента передачи тока граничная: не менее 50 МГцОтличается
- Емкость
- Текущийколлекторного перехода: не более 15 пФАналогколлекторного перехода: не более 15 пФСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
