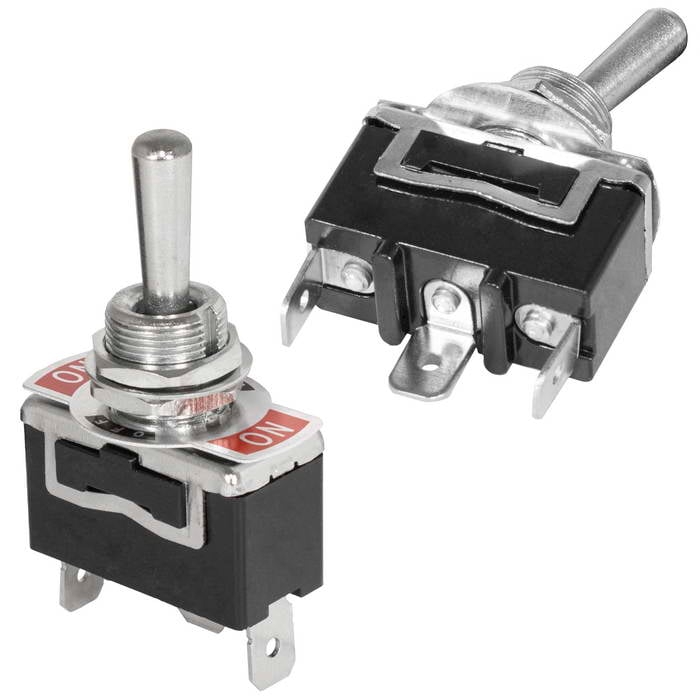

Тумблер трехпозиционный однополюсный без фиксации RUICHI KN3(C)-123P

56.3х15.8х29 мм, (ON)-OFF-(ON), SPDT, 6 А, 250 В, 50 мОм, 3 контакта, под винт

MPN
KN3(C)-123P (on)-off-(on)
Бренд
Ruichi
Артикул RU
108235

Основные параметры

Схема переключения
(ON)-OFF-(ON) SPDT
Номинальный ток, А
6 (10)
Номинальное напряжение, В
250 (125)
Тип переключателя
Тумблер однополюсный серии KN3(C)
Тип клемм
ножевые
Количество циклов коммутации (электро), не менее
10000
Все характеристики
Документация
120 шт в наличии90,08 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Схема переключения
(ON)-OFF-(ON) SPDT
Количество циклов коммутации (электро), не менее
10000
Сопротивление изоляции, МОм, не менее
1000 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более
50
Диэлектрическая прочность, В
1500 (50 Гц, 1 мин.)
Номинальное напряжение, В
250 (125)
Номинальный ток, А
6 (10)

Монтаж и корпус

Диаметр установочного отверстия, мм
12,2
Кол-во контактов в группе/ групп (всего контактов)
3/ 1 (3P)
Глубина, мм
56,3
Ширина, мм
15,8
Высота, мм
29

Условия эксплуатации

Диапазон рабочих температур, °C
-25...+85

Упаковка и вес

Вес брутто
26.00
Транспортная упаковка: размер/кол-во
33*32*23/500

Другие параметры

Тип переключателя
Тумблер однополюсный серии KN3(C)
Тип клемм
ножевые

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet KN3(C)-123P (on)-off-(on)

Технические параметры, размеры и рекомендации производителя

Скачать

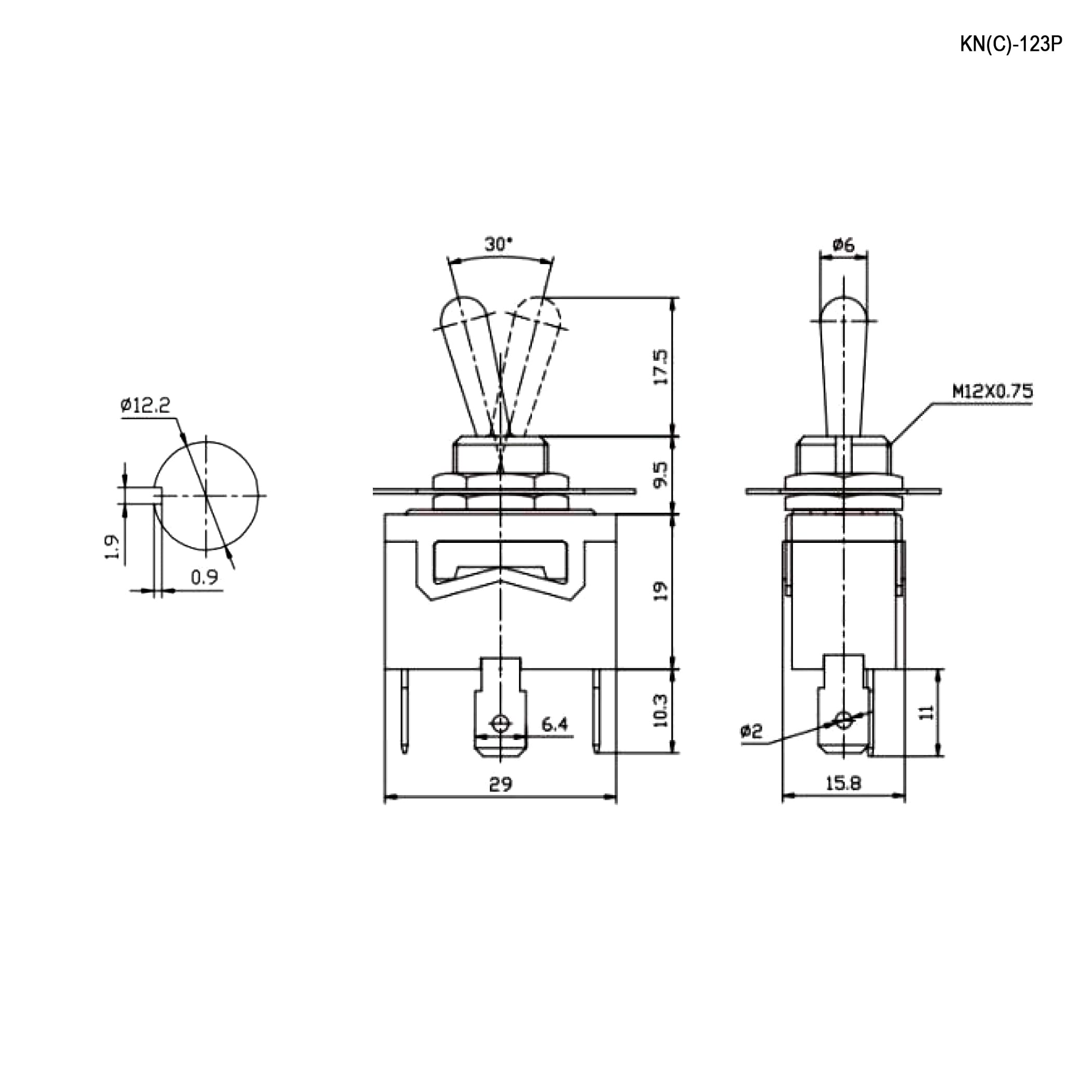

Миниатюра: Схема KN3(C)-123P (on)-off-(on)
IMAGE · Схема

Схема KN3(C)-123P (on)-off-(on)

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 02.09.2026
Источник / остаток
Каталог RU Electronics · 120 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
20 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

Тумблер трехпозиционный однополюсный без фиксации RUICHI KN3(C)-123P , 56.3х15.8х29 мм, (ON)-OFF-(ON), SPDT, 6 А, 250 В, 50 мОм, 3 контакта, под винт - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202620 шт6120 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарKN3(C)-123P (on)-off-(on)RUICHIАрт. RU 108235
90,08 ₽120 шт по каталогу
Параметрический вариантRUICHIKN3(C)-123 (on)-off-(on)Арт. RU 108233
132,89 ₽170 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантRUICHIKN3(C)-123(A) (on)-off-(on)Арт. RU 56936
137,38 ₽344 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIKN3(C)-201P on-offАрт. RU 56948
63,38 ₽760 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIKN3(C)-101(A) on-offАрт. RU 56931
82,37 ₽1 426 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Схема переключения(ON)-OFF-(ON) SPDT(ON)-OFF-(ON) SPDTСовпадает(ON)-OFF-(ON) SPDT C/OОтличаетсяON-OFF, DPSTОтличаетсяON-OFF SPSTОтличается
Контактное сопротивление, мОм, не более5050Совпадает50Совпадает50Совпадает50Совпадает
Сопротивление изоляции, МОм, не менее1000 (при Uисп.dc=500 В)1000 (при Uисп.dc=500 В)Совпадает1000 (при Uисп.dc=500 В)Совпадает1000 (при Uисп.dc=500 В)Совпадает1000 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В250 (125)250 (125)Совпадает250 (125)Совпадает250 (125)Совпадает250 (125)Совпадает
Номинальный ток, А6 (10)6 (10)Совпадает6 (10)Совпадает6 (10)Совпадает10 (15)Отличается
  • Параметрический вариантRUICHIKN3(C)-123 (on)-off-(on)Арт. RU 108233
    132,89 ₽170 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Схема переключения
    Текущий(ON)-OFF-(ON) SPDTАналог(ON)-OFF-(ON) SPDTСовпадает
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий6 (10)Аналог6 (10)Совпадает
    Открыть товар
  • Параметрический вариантRUICHIKN3(C)-123(A) (on)-off-(on)Арт. RU 56936
    137,38 ₽344 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    Текущий(ON)-OFF-(ON) SPDTАналог(ON)-OFF-(ON) SPDT C/OОтличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий6 (10)Аналог6 (10)Совпадает
    Открыть товар
  • Параметрический вариантRUICHIKN3(C)-201P on-offАрт. RU 56948
    63,38 ₽760 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    Текущий(ON)-OFF-(ON) SPDTАналогON-OFF, DPSTОтличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий6 (10)Аналог6 (10)Совпадает
    Открыть товар
  • Параметрический вариантRUICHIKN3(C)-101(A) on-offАрт. RU 56931
    82,37 ₽1 426 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Схема переключения
    Текущий(ON)-OFF-(ON) SPDTАналогON-OFF SPSTОтличается
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    Текущий250 (125)Аналог250 (125)Совпадает
    Номинальный ток, А
    Текущий6 (10)Аналог10 (15)Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
