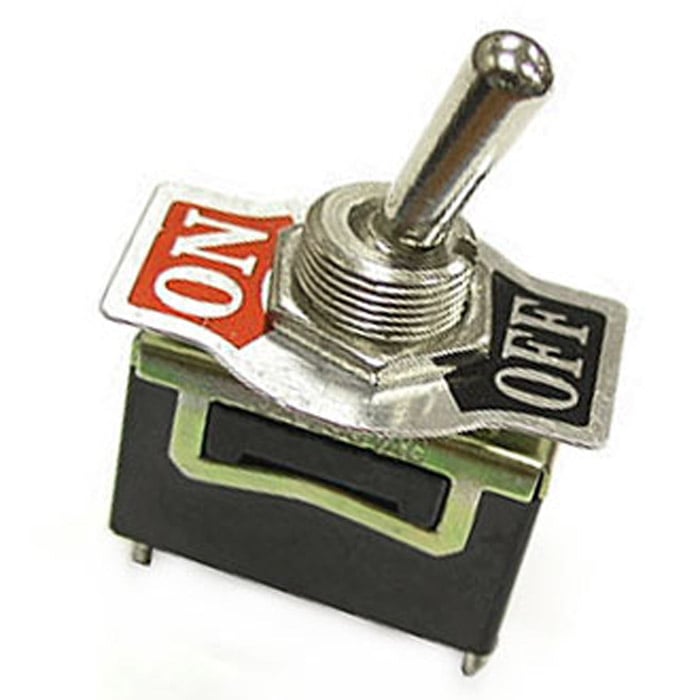

Тумблер двухпозиционный однополюсный RUICHI KN3(C)-101P(A), 56.3х15.8х29 мм, ON-OFF, SPST, 10 А, 250 В, 50 мОм, 2 контакта, под пайку

MPN: KN3(C)-101P(A) on-off
Бренд: Ruichi
Артикул RU: 56944
Каталог обновлён: 30.07.2026

Источник / остаток: Каталог RU Electronics · 5 000 шт ожидается
Lead time: Уточняется при подтверждении
MOQ: Уточняется при подтверждении
Кратность заказа: Не задана в источнике
Фасовка: 25 шт в упаковке
Date code / партия: Год / маркировка партии не указаны
Документация: Datasheet: 1

Под заказ80,65 ₽

Закупка для юридических лиц

До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.

Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.

ДокументыСчёт, УПД и комплект закрывающих документов к поставке.

ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.

Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

Оплата и доставка Обсудить условия поставки

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу

PDF · Datasheet

Datasheet KN3(C)-101P(A) on-off

Технические параметры, размеры и рекомендации производителя

Скачать

IMAGE · Схема

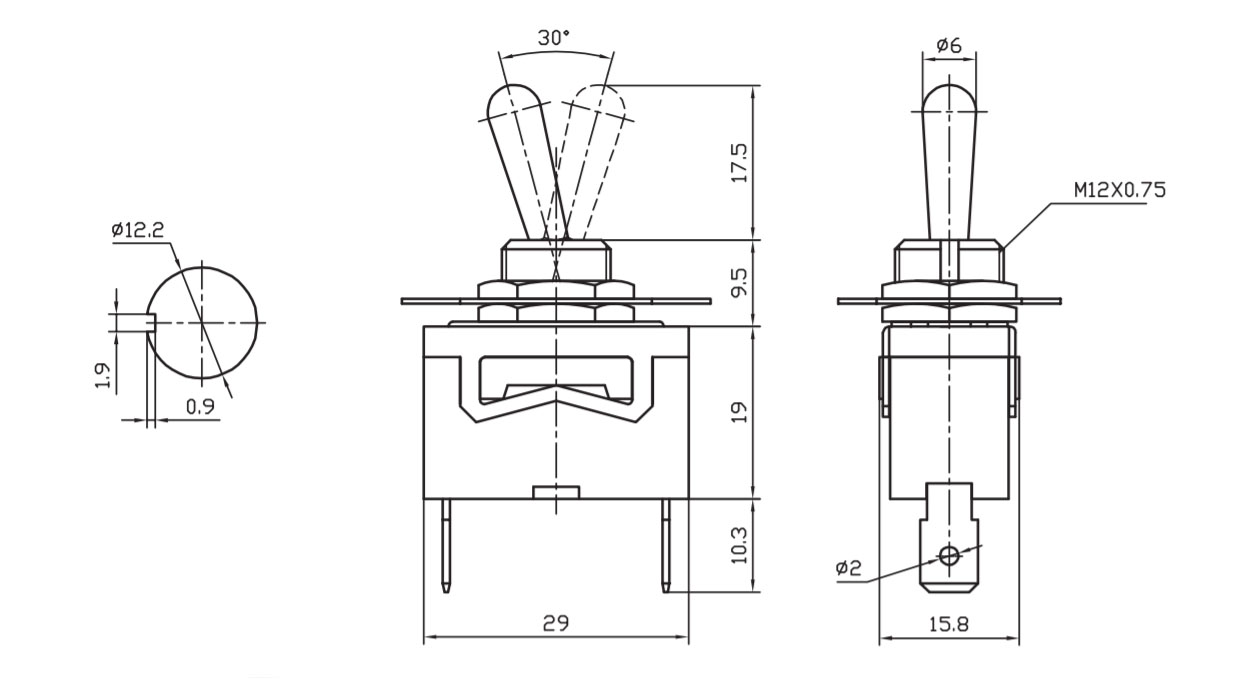

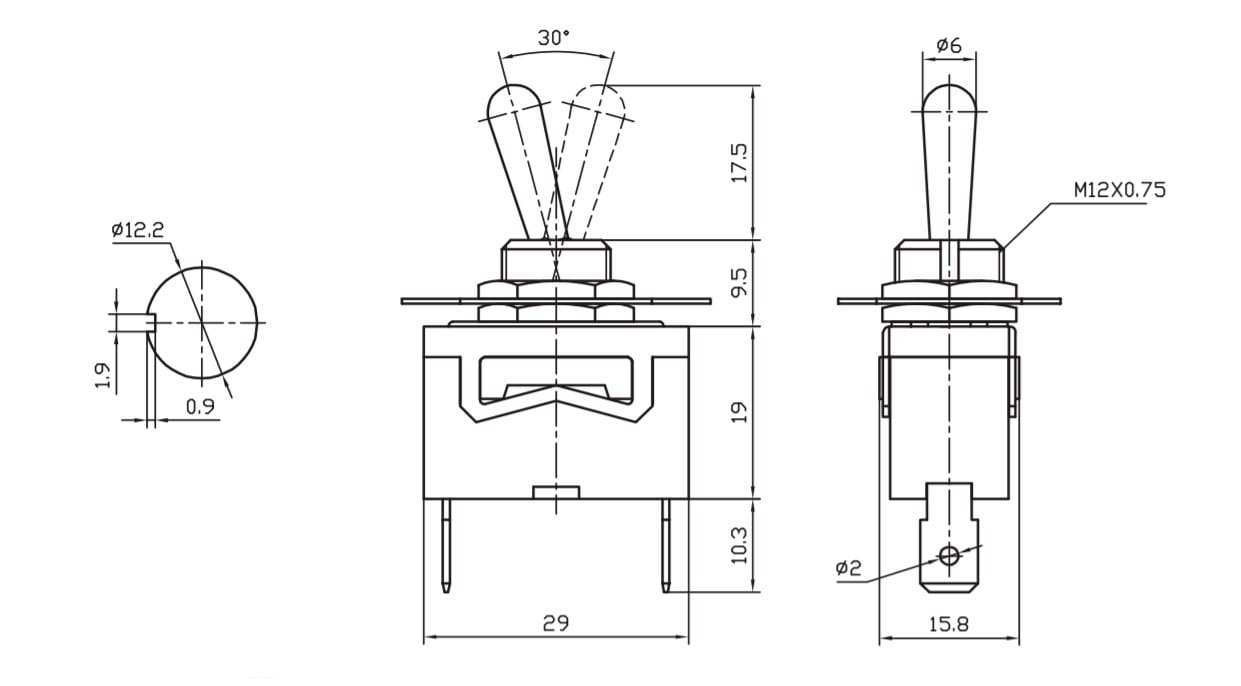

Схема KN3(C)-101P(A) on-off

Габаритный чертёж и расположение контактов

Скачать

Характеристики

16 параметров из источника

Вес брутто: 24.90
Транспортная упаковка: размер/кол-во: 42*28*23.5/500
Схема переключения: ON-OFF SPST
Тип клемм: ножевые
Количество циклов коммутации (электро), не менее: 10000
Диаметр установочного отверстия, мм: 12,2
Сопротивление изоляции, МОм, не менее: 1000 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более: 50
Диэлектрическая прочность, В: 1500 (50 Гц, 1 мин.)
Кол-во контактов в группе/ групп (всего контактов): 2/ 1 (2P)
Диапазон рабочих температур, °C: -25...+70
Номинальное напряжение, В: 250 (125)
Номинальный ток, А: 10 (15)
Глубина, мм: 56,3
Ширина, мм: 15,8
Высота, мм: 29

Описание

Тумблер двухпозиционный однополюсный RUICHI KN3(C)-101P(A), 56.3х15.8х29 мм, ON-OFF, SPST, 10 А, 250 В, 50 мОм, 2 контакта, под пайку - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления.

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товарKN3(C)-101P(A) on-offRUICHIАрт. RU 56944 80,65 ₽Под заказ	Аналог из источникаRUICHIKN3(C)-101P on-offАрт. RU 56943 53,50 ₽1 060 шт по каталогу Указан в источнике как аналог; совместимость требует проверки	Параметрический вариантRUICHIKN3(C)-101(A) on-offАрт. RU 56931 77,73 ₽1 шт по каталогу Совпадает 5 из 5 сравнимых параметров	Параметрический вариантRUICHIKN3(C)-101 on-offАрт. RU 56930 55,71 ₽840 шт по каталогу Совпадает 4 из 5 сравнимых параметров	Параметрический вариантRUICHIKN3(C)-102(A) on-onАрт. RU 56932 77,98 ₽1 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров
Схема переключения	ON-OFF SPST	ON-OFF SPSTСовпадает	ON-OFF SPSTСовпадает	ON-OFF SPSTСовпадает	ON-ON SPDTОтличается
Контактное сопротивление, мОм, не более	50	50Совпадает	50Совпадает	50Совпадает	50Совпадает
Сопротивление изоляции, МОм, не менее	1000 (при Uисп.dc=500 В)	1000 (при Uисп.dc=500 В)Совпадает	1000 (при Uисп.dc=500 В)Совпадает	1000 (при Uисп.dc=500 В)Совпадает	1000 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В	250 (125)	250 (125)Совпадает	250 (125)Совпадает	250 (125)Совпадает	250 (125)Совпадает
Номинальный ток, А	10 (15)	3 (5), Imax=6Отличается	10 (15)Совпадает	3 (5), Imax=6Отличается	10 (15)Совпадает

Аналог из источникаRUICHIKN3(C)-101P on-offАрт. RU 56943
53,50 ₽1 060 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
Схема переключения
ТекущийON-OFF SPSTАналогON-OFF SPSTСовпадает
Контактное сопротивление, мОм, не более
Текущий50Аналог50Совпадает
Сопротивление изоляции, МОм, не менее
Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В
Текущий250 (125)Аналог250 (125)Совпадает
Номинальный ток, А
Текущий10 (15)Аналог3 (5), Imax=6Отличается
Открыть товар
Параметрический вариантRUICHIKN3(C)-101(A) on-offАрт. RU 56931
77,73 ₽1 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
Схема переключения
ТекущийON-OFF SPSTАналогON-OFF SPSTСовпадает
Контактное сопротивление, мОм, не более
Текущий50Аналог50Совпадает
Сопротивление изоляции, МОм, не менее
Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В
Текущий250 (125)Аналог250 (125)Совпадает
Номинальный ток, А
Текущий10 (15)Аналог10 (15)Совпадает
Открыть товар
Параметрический вариантRUICHIKN3(C)-101 on-offАрт. RU 56930
55,71 ₽840 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Схема переключения
ТекущийON-OFF SPSTАналогON-OFF SPSTСовпадает
Контактное сопротивление, мОм, не более
Текущий50Аналог50Совпадает
Сопротивление изоляции, МОм, не менее
Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В
Текущий250 (125)Аналог250 (125)Совпадает
Номинальный ток, А
Текущий10 (15)Аналог3 (5), Imax=6Отличается
Открыть товар
Параметрический вариантRUICHIKN3(C)-102(A) on-onАрт. RU 56932
77,98 ₽1 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Схема переключения
ТекущийON-OFF SPSTАналогON-ON SPDTОтличается
Контактное сопротивление, мОм, не более
Текущий50Аналог50Совпадает
Сопротивление изоляции, МОм, не менее
Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, В
Текущий250 (125)Аналог250 (125)Совпадает
Номинальный ток, А
Текущий10 (15)Аналог10 (15)Совпадает
Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
