Datasheet KN3(B)-201(A) on-off
Технические параметры, размеры и рекомендации производителя

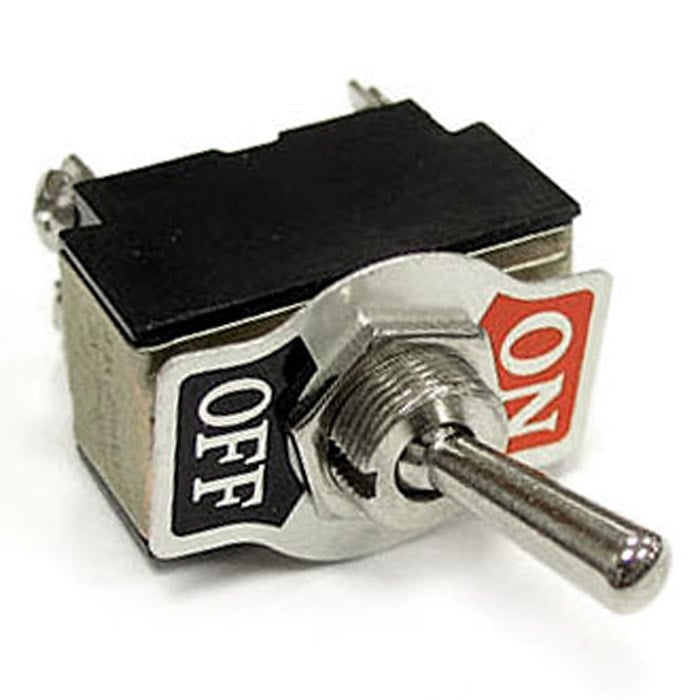

Тумблер двухпозиционный однополюсный RUICHI KN3(B)-201(A)
53.5х19.5х33.5 мм, ON-OFF, DPST, 10 А, 250 В, 50 мОм, 4 контакта, под винт
- MPN
- KN3(B)-201(A) on-off
- Бренд
- Ruichi
- Артикул RU
- 56962
Основные параметры
- Схема переключения
- ON-OFF, DPST
- Номинальный ток, А
- 10 (15)
- Номинальное напряжение, В
- 250 (125)
- Тип переключателя
- Тумблер двухполюсный серии KN3(B)
- Тип клемм
- под винт
- Количество циклов коммутации (электро), не менее
- 10000
6 975 шт в наличии98,22 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- ON-OFF, DPST
- Количество циклов коммутации (электро), не менее
- 10000
- Сопротивление изоляции, МОм, не менее
- 1000 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 50
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Номинальное напряжение, В
- 250 (125)
- Номинальный ток, А
- 10 (15)
Монтаж и корпус
- Диаметр установочного отверстия, мм
- 12,2
- Кол-во контактов в группе/ групп (всего контактов)
- 2/ 2 (4S)
- Глубина, мм
- 53,5
- Ширина, мм
- 19,5
- Высота, мм
- 33,5
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+70
Упаковка и вес
- Вес брутто
- 33.00
- Транспортная упаковка: размер/кол-во
- 36*30*25/500
Другие параметры
- Тип переключателя
- Тумблер двухполюсный серии KN3(B)
- Тип клемм
- под винт

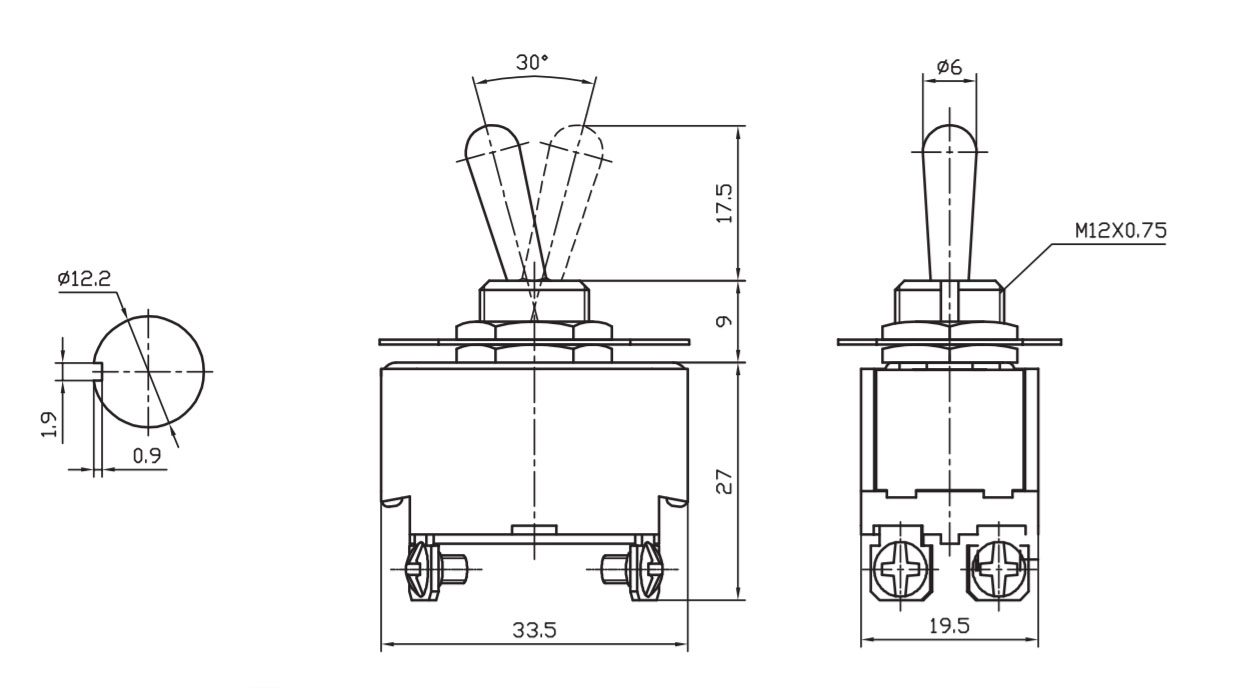

Документация и схема
Условия поставки
Обновлено 29.08.2026- Источник / остаток
- Каталог RU Electronics · 6 975 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 25 / 500 шт в упаковке
- Date code / партия
- Год / маркировка: 2025 / 2024
- Документация
- Datasheet: 1
Описание
Тумблер двухпозиционный однополюсный RUICHI KN3(B)-201(A), 53.5х19.5х33.5 мм, ON-OFF, DPST, 10 А, 250 В, 50 мОм, 4 контакта, под винт - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202525 шт19475 шт
2024500 шт94 500 шт
2025500 шт42 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарKN3(B)-201(A) on-offRUICHIАрт. RU 56962 98,22 ₽6 975 шт по каталогу |  65,97 ₽575 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  57,64 ₽1 420 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  102,69 ₽505 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  118,63 ₽2 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-OFF, DPST | ON-OFF, DPSTСовпадает | OFF-ON, DPSTОтличается | ON-OFF, DPSTСовпадает | ON-OFF-ON, DPDTОтличается |
| Контактное сопротивление, мОм, не более | 50 | 50Совпадает | 20Отличается | 50Совпадает | 50Совпадает |
| Сопротивление изоляции, МОм, не менее | 1000 (при Uисп.dc=500 В) | 1000 (при Uисп.dc=500 В)Совпадает | 1000 (при Uисп.dc=500 В)Совпадает | 1000 (при Uисп.dc=500 В)Совпадает | 1000 (при Uисп.dc=500 В)Совпадает |
| Номинальное напряжение, В | 250 (125) | 250 (125)Совпадает | 250Отличается | 250 (125)Совпадает | 250 (125)Совпадает |
| Номинальный ток, А | 10 (15) | 3 (5), Imax=6Отличается | 5Отличается | 10 (15)Совпадает | 10 (15)Совпадает |
- 65,97 ₽575 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема переключения
- ТекущийON-OFF, DPSTАналогON-OFF, DPSTСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125)Аналог250 (125)Совпадает
- Номинальный ток, А
- Текущий10 (15)Аналог3 (5), Imax=6Отличается
- 57,64 ₽1 420 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема переключения
- ТекущийON-OFF, DPSTАналогOFF-ON, DPSTОтличается
- Контактное сопротивление, мОм, не более
- Текущий50Аналог20Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125)Аналог250Отличается
- Номинальный ток, А
- Текущий10 (15)Аналог5Отличается
- 102,69 ₽505 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, DPSTАналогON-OFF, DPSTСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125)Аналог250 (125)Совпадает
- Номинальный ток, А
- Текущий10 (15)Аналог10 (15)Совпадает
- 118,63 ₽2 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, DPSTАналогON-OFF-ON, DPDTОтличается
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий250 (125)Аналог250 (125)Совпадает
- Номинальный ток, А
- Текущий10 (15)Аналог10 (15)Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
