Datasheet KCD4-201N-C3-R/4P on-off
Технические параметры, размеры и рекомендации производителя

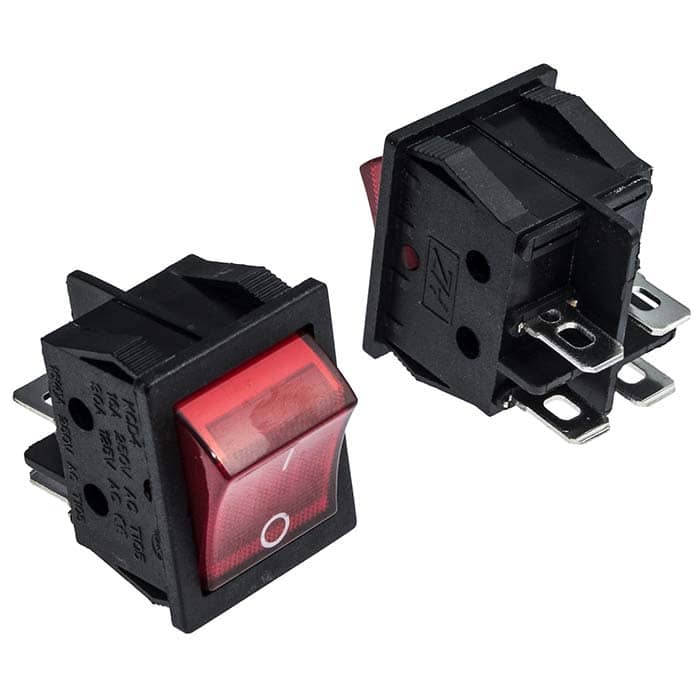

Клавишный переключатель RUICHI KCD4-201N-C3-R/4P
ON-OFF
- MPN
- KCD4-201N-C3-R/4P on-off
- Бренд
- Ruichi
- Артикул RU
- 107297
Основные параметры
- Схема переключения
- ON-OFF, DPST
- Номинальный ток, А
- 5 А
- Тип переключателя
- Переключатель клавишный серии KCD4 с подсветкой
- Цвет: клавиша/ корпус
- красный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 2 / 2 (4P)
- Количество циклов коммутации (электро), не менее
- 10000
4 450 шт в наличии31,24 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Схема переключения
- ON-OFF, DPST
- Количество циклов коммутации (электро), не менее
- 10000
- Сопротивление изоляции, МОм, не менее
- 100 (500 В, 1 мин.) МОм
- Коммутируемое напряжение, В
- 125 / 250 (AС)
- Контактное сопротивление, мОм, не более
- 35
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Номинальный ток, А
- 5 А
Монтаж и корпус
- Цвет: клавиша/ корпус
- красный/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 2 / 2 (4P)
- Форма клавиши
- прямоугольник тип C (вогнутая)
- Размер установочного отверстия, мм
- 22 x 30
- Тип подсветки
- неоновая
- Глубина, мм
- 36.6 (полная)
- Ширина, мм
- 25 (по лицевой планке)
- Высота, мм
- 31.8 (по лицевой планке)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
Упаковка и вес
- Вес брутто
- 13.90
- Транспортная упаковка: размер/кол-во
- 52*36*23/1000
Другие параметры
- Тип переключателя
- Переключатель клавишный серии KCD4 с подсветкой

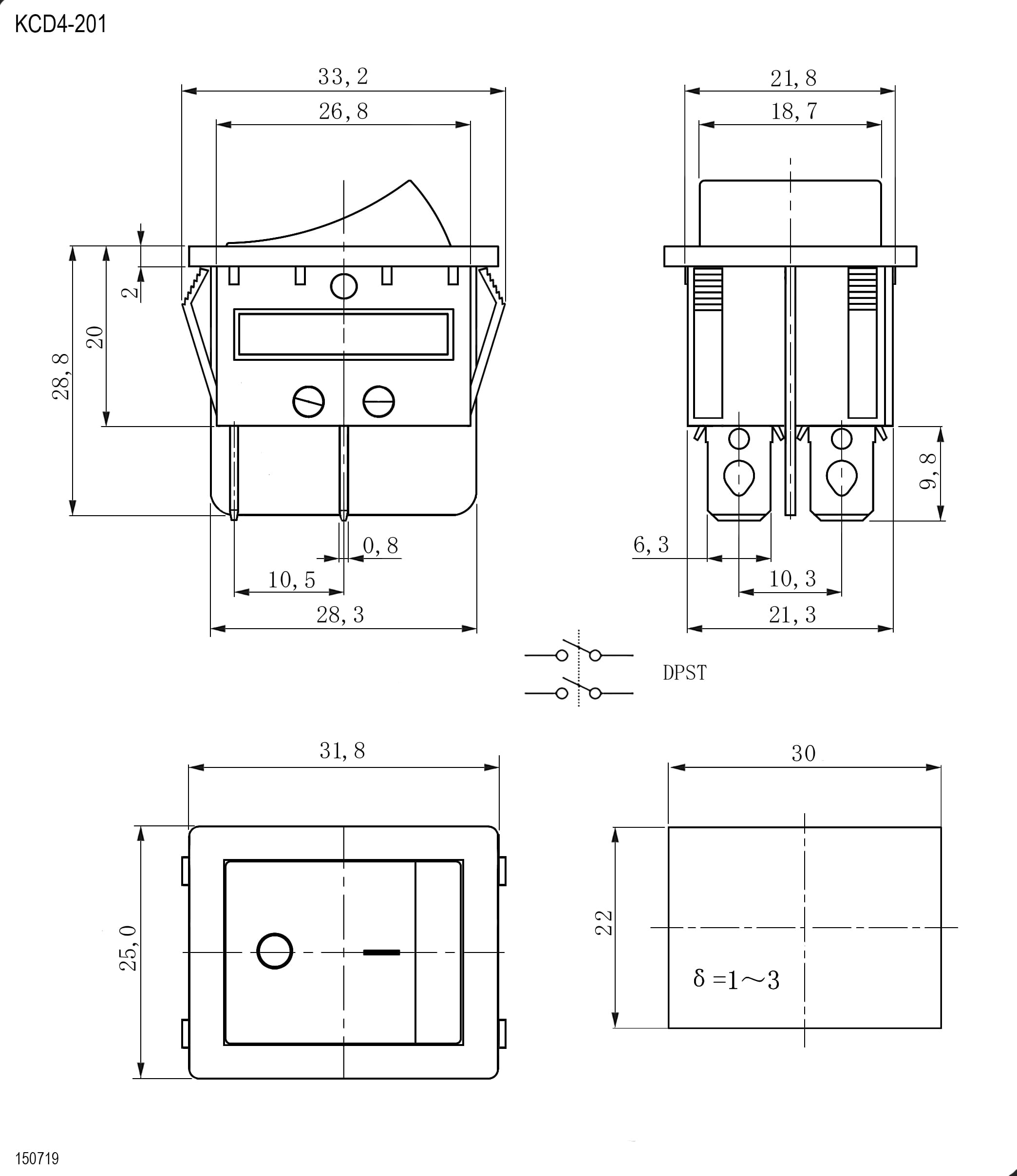

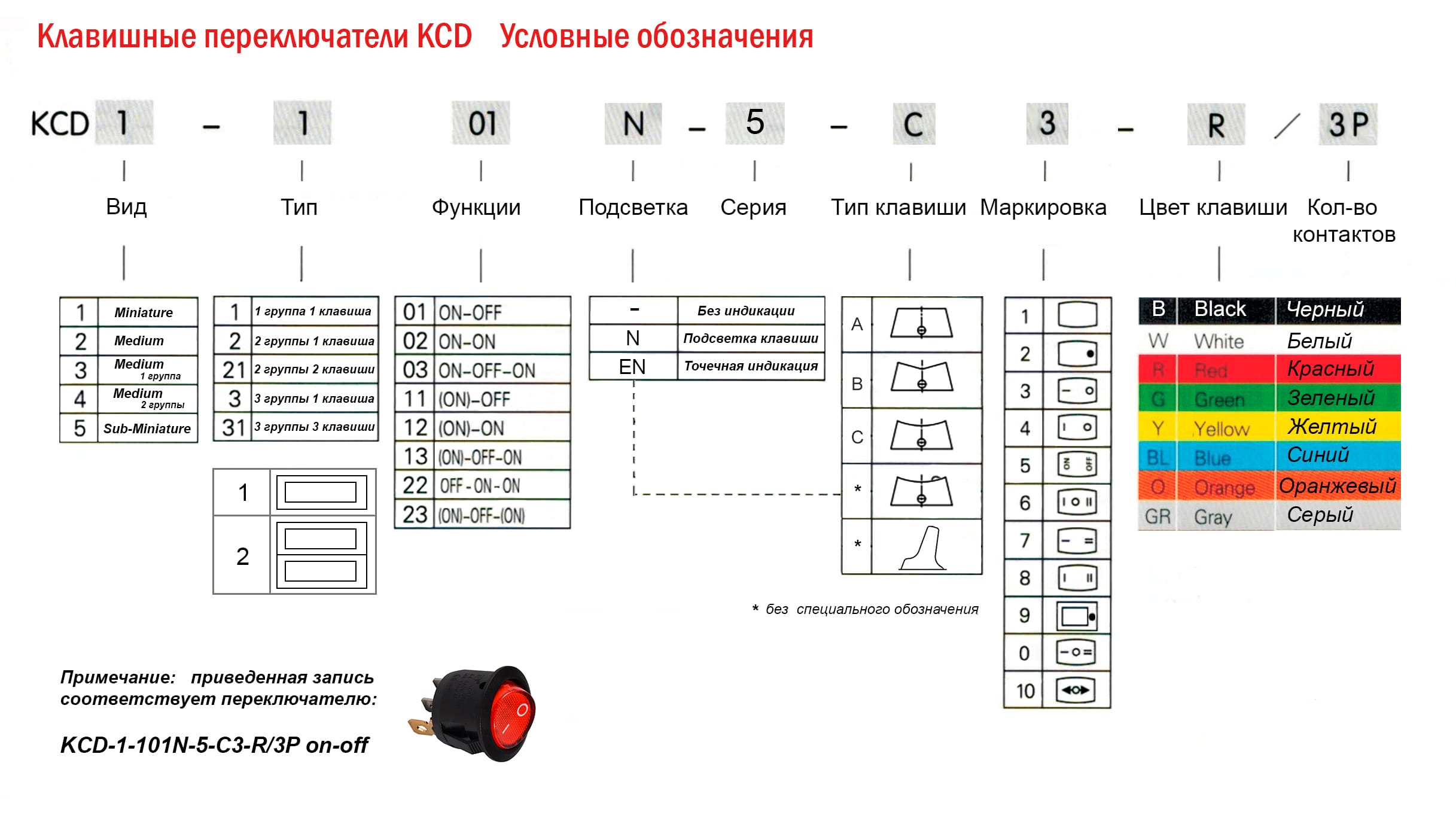

Документация и схема
Условия поставки
Обновлено 05.09.2026- Источник / остаток
- Каталог RU Electronics · 4 450 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Клавишный переключатель RUICHI KCD4-201N-C3-R/4P, ON-OFF – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202650 шт894 450 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарKCD4-201N-C3-R/4P on-offRUICHIАрт. RU 107297 31,24 ₽4 450 шт по каталогу |  46,47 ₽13 150 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  28,82 ₽4 200 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  22,74 ₽3 000 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  33,67 ₽1 050 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-OFF, DPST | ON-OFF (DPST)Отличается | ON-OFF, DPSTСовпадает | ON-OFF, DPSTСовпадает | ON-ON, DPDTОтличается |
| Коммутируемое напряжение, В | 125 / 250 (AС) | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает |
| Контактное сопротивление, мОм, не более | 35 | 35Совпадает | 35Совпадает | 35Совпадает | 35Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (500 В, 1 мин.) МОм | 100 (при Uисп.dc=500 В) МОмОтличается | 100 (500 В, 1 мин.) МОмСовпадает | 100 (500 В, 1 мин.) МОмСовпадает | 100 (500 В, 1 мин.) МОмСовпадает |
| Номинальный ток, А | 5 А | —Нет данных | 5 АСовпадает | 5 АСовпадает | 5 АСовпадает |
- 46,47 ₽13 150 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема переключения
- ТекущийON-OFF, DPSTАналогON-OFF (DPST)Отличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (при Uисп.dc=500 В) МОмОтличается
- Номинальный ток, А
- Текущий5 ААналог—Нет данных
- 28,82 ₽4 200 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, DPSTАналогON-OFF, DPSTСовпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
- Номинальный ток, А
- Текущий5 ААналог5 АСовпадает
- 22,74 ₽3 000 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, DPSTАналогON-OFF, DPSTСовпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
- Номинальный ток, А
- Текущий5 ААналог5 АСовпадает
- 33,67 ₽1 050 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, DPSTАналогON-ON, DPDTОтличается
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
- Номинальный ток, А
- Текущий5 ААналог5 АСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
