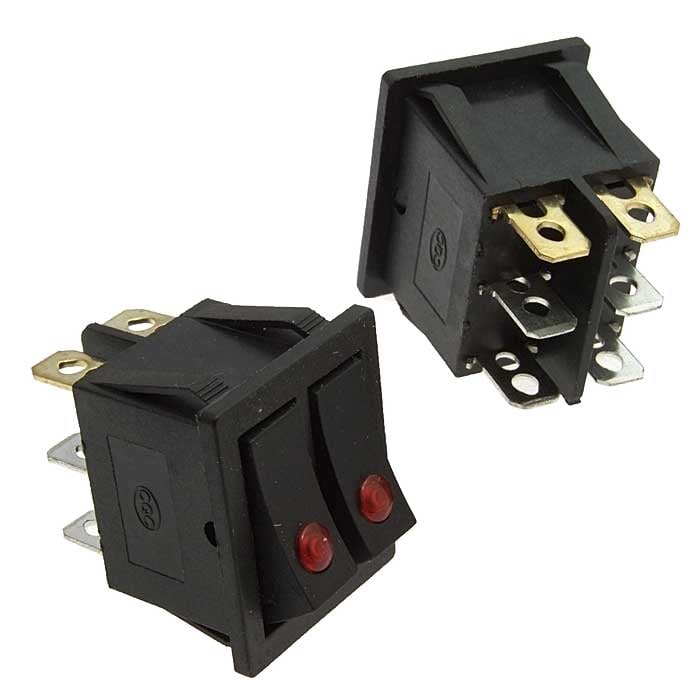

Клавишный переключатель RUICHI KCD3-2201-C B/6P

ON-OFF

MPN
KCD3-2201-C B/6P on-off
Бренд
Ruichi
Артикул RU
104987

Основные параметры

Схема переключения
2 ON-OFF (DPST)
Номинальный ток, А
5 А
Тип переключателя
Переключатель двухклавишный сдвоенный серии KCD3
Цвет: клавиша/ корпус
черный/ черный
Кол-во контактов в группе/ кол-во групп (всего контактов)
3 (2+1 подсветка)/ 2 (6P)
Количество циклов коммутации (электро), не менее
10000
Все характеристики
Документация
325 шт в наличии43,52 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

20 параметров из источника

Электрические параметры

Схема переключения
2 ON-OFF (DPST)
Количество циклов коммутации (электро), не менее
10000
Максимальный ток, А
15 (20)
Сопротивление изоляции, МОм, не менее
100 (500 В, 1 мин.) МОм
Коммутируемое напряжение, В
125 / 250 (AС)
Контактное сопротивление, мОм, не более
35
Диэлектрическая прочность, В
1500 (50 Гц, 1 мин.)
Номинальный ток, А
5 А

Монтаж и корпус

Цвет: клавиша/ корпус
черный/ черный
Кол-во контактов в группе/ кол-во групп (всего контактов)
3 (2+1 подсветка)/ 2 (6P)
Форма клавиши
прямоугольник тип C (вогнутая)
Размер установочного отверстия, мм
22 x 28.4
Тип подсветки
неоновая, 250 В
Глубина, мм
30.6
Ширина, мм
25.6 (по лицевой планке)
Высота, мм
38

Условия эксплуатации

Диапазон рабочих температур, °C
-25...+85

Упаковка и вес

Вес брутто
15.70
Транспортная упаковка: размер/кол-во
52*36*23/1000

Другие параметры

Тип переключателя
Переключатель двухклавишный сдвоенный серии KCD3

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet KCD3-2201-C B/6P on-off

Технические параметры, размеры и рекомендации производителя

Скачать

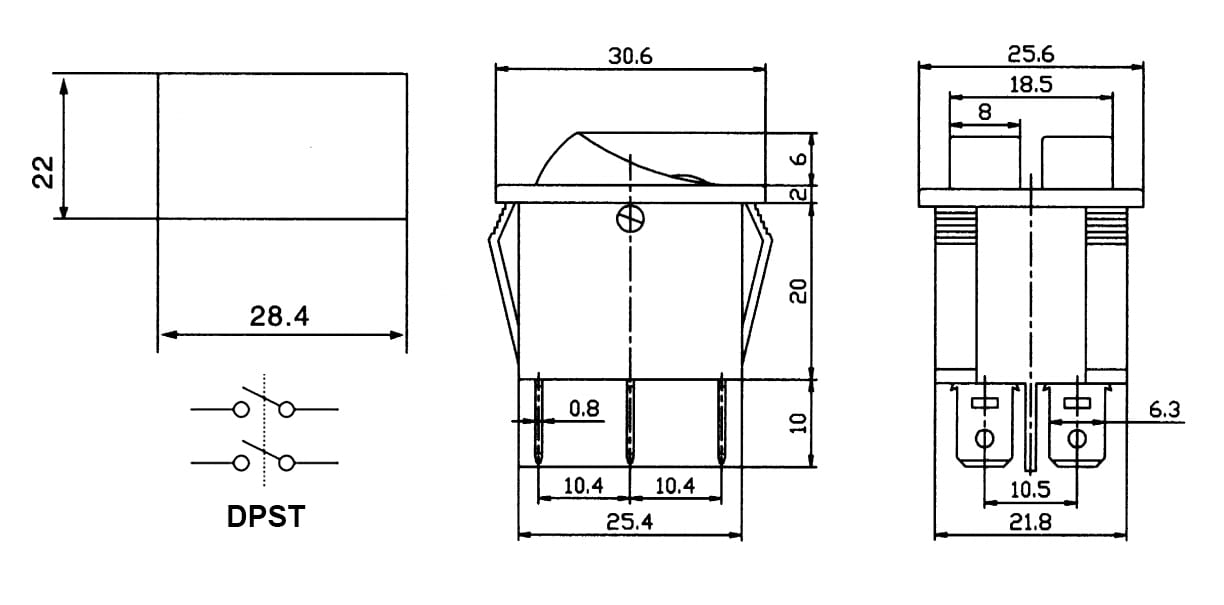

Миниатюра: Схема KCD3-2201-C B/6P on-off
IMAGE · Схема

Схема KCD3-2201-C B/6P on-off

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 25.08.2026
Источник / остаток
Каталог RU Electronics · 325 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
25 / 50 шт в упаковке
Date code / партия
Год / маркировка: 2026
Документация
Datasheet: 1

Описание

Клавишный переключатель RUICHI KCD3-2201-C B/6P, ON-OFF – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202625 шт125 шт
202650 шт6300 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарKCD3-2201-C B/6P on-offRUICHIАрт. RU 104987
43,52 ₽325 шт по каталогу
Аналог из источникаRUICHIIRS-2101E-1C ON-OFFАрт. RU 111040
88,32 ₽350 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантRUICHIKCD3-101N-B11-R/3P on-offАрт. RU 107320
24,28 ₽200 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIKCD3-101N-C2-R/3P on-offАрт. RU 107295
24,46 ₽60 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIKCD3-101N-C3-G/3P on-offАрт. RU 107296
22,03 ₽2 800 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Схема переключения2 ON-OFF (DPST)ON-OFF (DPST)ОтличаетсяON-OFF, SPSTОтличаетсяON-OFF, SPSTОтличаетсяON-OFF, SPSTОтличается
Коммутируемое напряжение, В125 / 250 (AС)125 / 250 (AС)Совпадает125 / 250 (AС)Совпадает125 / 250 (AС)Совпадает125 / 250 (AС)Совпадает
Контактное сопротивление, мОм, не более3535Совпадает35Совпадает35Совпадает35Совпадает
Сопротивление изоляции, МОм, не менее100 (500 В, 1 мин.) МОм100 (при Uисп.dc=500 В) МОмОтличается100 (500 В, 1 мин.) МОмСовпадает100 (500 В, 1 мин.) МОмСовпадает100 (500 В, 1 мин.) МОмСовпадает
Номинальный ток, А5 А—Нет данных5 АСовпадает5 АСовпадает5 АСовпадает
  • Аналог из источникаRUICHIIRS-2101E-1C ON-OFFАрт. RU 111040
    88,32 ₽350 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Схема переключения
    Текущий2 ON-OFF (DPST)АналогON-OFF (DPST)Отличается
    Коммутируемое напряжение, В
    Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий35Аналог35Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (500 В, 1 мин.) МОмАналог100 (при Uисп.dc=500 В) МОмОтличается
    Номинальный ток, А
    Текущий5 ААналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHIKCD3-101N-B11-R/3P on-offАрт. RU 107320
    24,28 ₽200 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    Текущий2 ON-OFF (DPST)АналогON-OFF, SPSTОтличается
    Коммутируемое напряжение, В
    Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий35Аналог35Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
    Номинальный ток, А
    Текущий5 ААналог5 АСовпадает
    Открыть товар
  • Параметрический вариантRUICHIKCD3-101N-C2-R/3P on-offАрт. RU 107295
    24,46 ₽60 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    Текущий2 ON-OFF (DPST)АналогON-OFF, SPSTОтличается
    Коммутируемое напряжение, В
    Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий35Аналог35Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
    Номинальный ток, А
    Текущий5 ААналог5 АСовпадает
    Открыть товар
  • Параметрический вариантRUICHIKCD3-101N-C3-G/3P on-offАрт. RU 107296
    22,03 ₽2 800 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    Текущий2 ON-OFF (DPST)АналогON-OFF, SPSTОтличается
    Коммутируемое напряжение, В
    Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий35Аналог35Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
    Номинальный ток, А
    Текущий5 ААналог5 АСовпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
