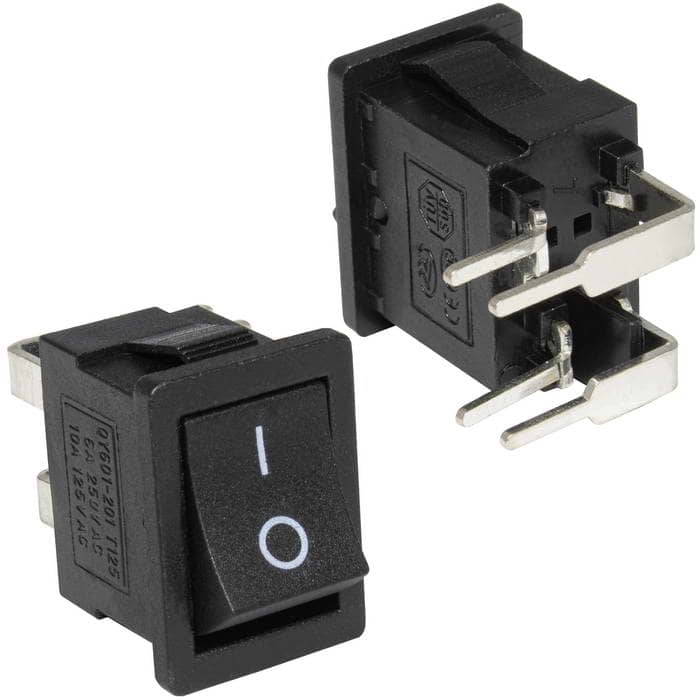

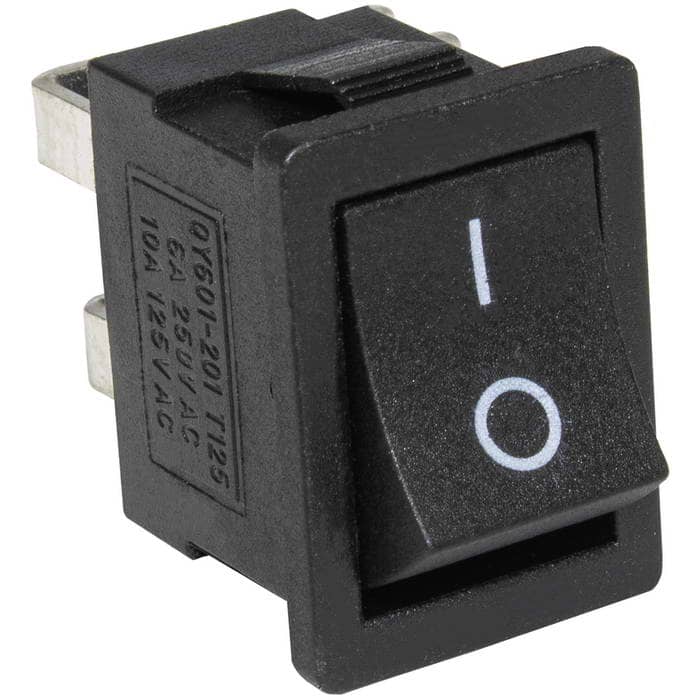

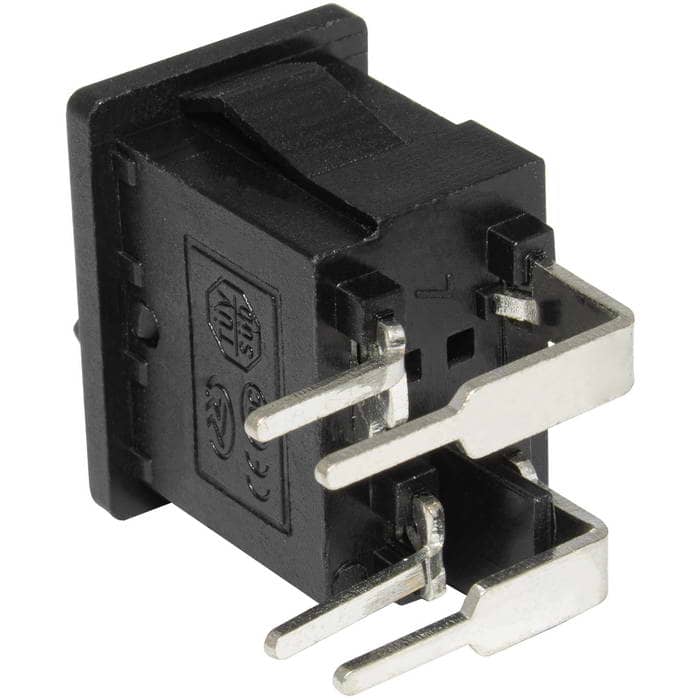

Клавишный переключатель RUICHI KCD1-104-04W ON-OFF 5A 250VAC 4 контакта

черный

MPN
KCD1-104-04W on-off5A 250VAC
Бренд
Ruichi
Артикул RU
124329

Основные параметры

Схема переключения
ON-OFF, SPDT
Номинальный ток, А
5 А
Тип переключателя
Переключатель клавишный серии KCD1
Цвет: клавиша/ корпус
черный/ черный
Кол-во контактов в группе/ кол-во групп (всего контактов)
2/ 2 (4P)
Количество циклов коммутации (электро), не менее
10000
Все характеристики
Документация
600 шт в наличии27,54 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

19 параметров из источника

Электрические параметры

Схема переключения
ON-OFF, SPDT
Количество циклов коммутации (электро), не менее
10000
Сопротивление изоляции, МОм, не менее
100 (500 В, 1 мин.) МОм
Коммутируемое напряжение, В
125 / 250 (AС)
Контактное сопротивление, мОм, не более
35
Диэлектрическая прочность, В
1500 (50 Гц, 1 мин.)
Номинальный ток, А
5 А

Монтаж и корпус

Цвет: клавиша/ корпус
черный/ черный
Кол-во контактов в группе/ кол-во групп (всего контактов)
2/ 2 (4P)
Форма клавиши
прямоугольник тип C (вогнутая)
Размер установочного отверстия, мм
13.2 х 19.2 ±0.2
Тип подсветки
нет
Глубина, мм
24 (без клавиши)
Ширина, мм
15 (по лицевой планке)
Высота, мм
21 (по лицевой планке)

Условия эксплуатации

Диапазон рабочих температур, °C
-25...+85

Упаковка и вес

Вес брутто
5.65
Транспортная упаковка: размер/кол-во
36*26*23/1000

Другие параметры

Тип переключателя
Переключатель клавишный серии KCD1

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

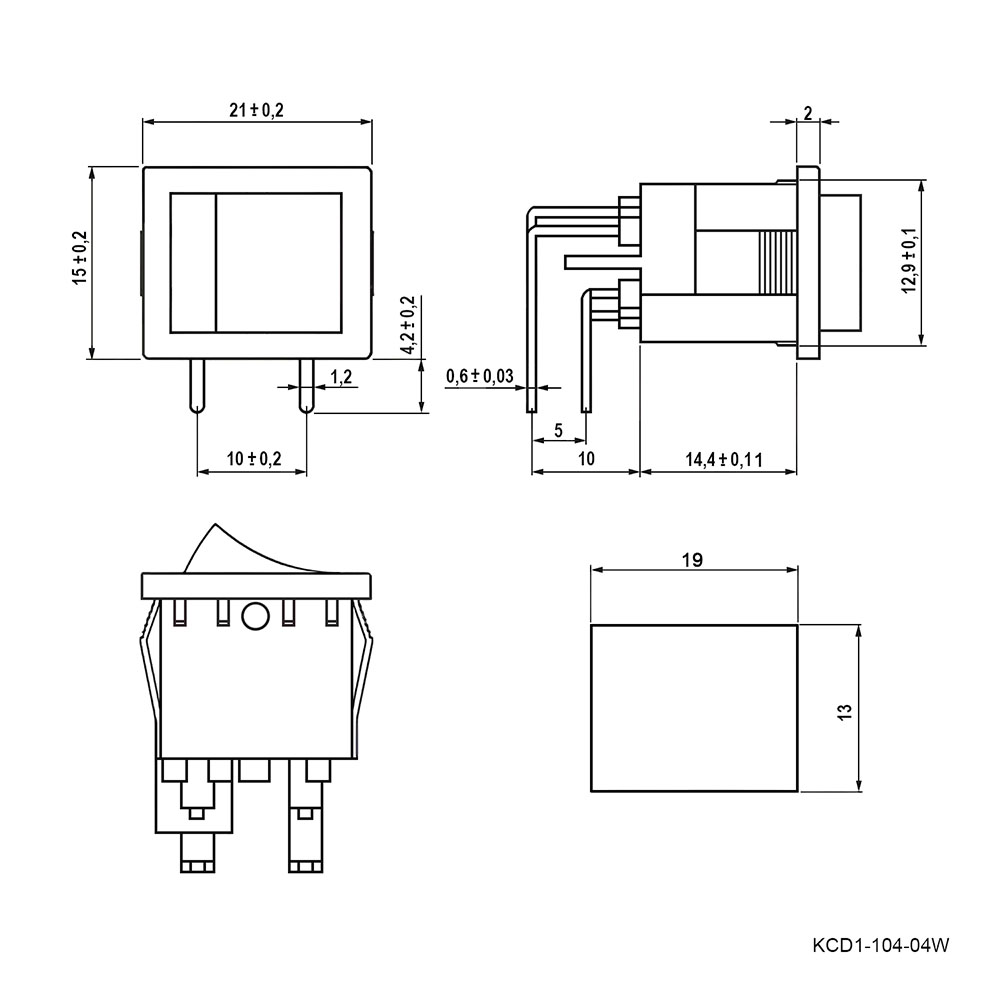

Миниатюра: Схема KCD1-104-04W on-off5A 250VAC
IMAGE · Схема

Схема KCD1-104-04W on-off5A 250VAC

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 20.08.2026
Источник / остаток
Каталог RU Electronics · 600 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
50 шт в упаковке
Date code / партия
Год / маркировка: 2026

Описание

Клавишный переключатель RUICHI KCD1-104-04W ON-OFF 5A 250VAC 4 контакта, черный – это коммутационное устройство, предназначенное для использования в промышленной и офисной электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди. Данная конструкция клавишного переключателя не предусматривает наличие подсветки.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202650 шт12600 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарKCD1-104-04W on-off5A 250VACRUICHIАрт. RU 124329
27,54 ₽600 шт по каталогу
Параметрический вариантRUICHIKCD1-103-C6-B/3P on-off-onАрт. RU 107293
13,85 ₽3 150 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантRUICHIKCD1-103-C6-R/3P on-off-onАрт. RU 116553
13,85 ₽1 500 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантRUICHIKCD1-101EN-8-R/3P on-offАрт. RU 107314
30,74 ₽3 750 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIKCD1-101N-5-C3-R/3P on-offАрт. RU 107356
23,28 ₽4 000 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Схема переключенияON-OFF, SPDTON-OFF, SPDTСовпадаетON-OFF, SPDTСовпадаетON-OFF, SPSTОтличаетсяON-OFF, SPSTОтличается
Коммутируемое напряжение, В125 / 250 (AС)125 / 250 (AС)Совпадает125 / 250 (AС)Совпадает125 / 250 (AС)Совпадает125 / 250 (AС)Совпадает
Контактное сопротивление, мОм, не более3535Совпадает35Совпадает35Совпадает35Совпадает
Сопротивление изоляции, МОм, не менее100 (500 В, 1 мин.) МОм100 (500 В, 1 мин.) МОмСовпадает100 (500 В, 1 мин.) МОмСовпадает100 (500 В, 1 мин.) МОмСовпадает100 (500 В, 1 мин.) МОмСовпадает
Номинальный ток, А5 А5 АСовпадает5 АСовпадает5 АСовпадает5 АСовпадает
  • Параметрический вариантRUICHIKCD1-103-C6-B/3P on-off-onАрт. RU 107293
    13,85 ₽3 150 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF, SPDTАналогON-OFF, SPDTСовпадает
    Коммутируемое напряжение, В
    Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий35Аналог35Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
    Номинальный ток, А
    Текущий5 ААналог5 АСовпадает
    Открыть товар
  • Параметрический вариантRUICHIKCD1-103-C6-R/3P on-off-onАрт. RU 116553
    13,85 ₽1 500 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF, SPDTАналогON-OFF, SPDTСовпадает
    Коммутируемое напряжение, В
    Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий35Аналог35Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
    Номинальный ток, А
    Текущий5 ААналог5 АСовпадает
    Открыть товар
  • Параметрический вариантRUICHIKCD1-101EN-8-R/3P on-offАрт. RU 107314
    30,74 ₽3 750 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF, SPDTАналогON-OFF, SPSTОтличается
    Коммутируемое напряжение, В
    Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий35Аналог35Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
    Номинальный ток, А
    Текущий5 ААналог5 АСовпадает
    Открыть товар
  • Параметрический вариантRUICHIKCD1-101N-5-C3-R/3P on-offАрт. RU 107356
    23,28 ₽4 000 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-OFF, SPDTАналогON-OFF, SPSTОтличается
    Коммутируемое напряжение, В
    Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
    Контактное сопротивление, мОм, не более
    Текущий35Аналог35Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
    Номинальный ток, А
    Текущий5 ААналог5 АСовпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
