Datasheet KCD1-101N-8-C3-G/3P on-off
Технические параметры, размеры и рекомендации производителя
Клавишные (рокерные) переключатели

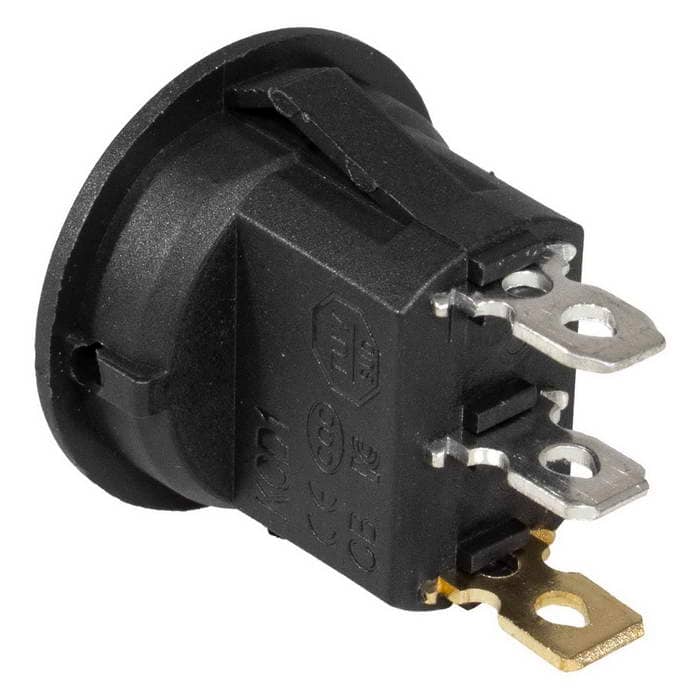

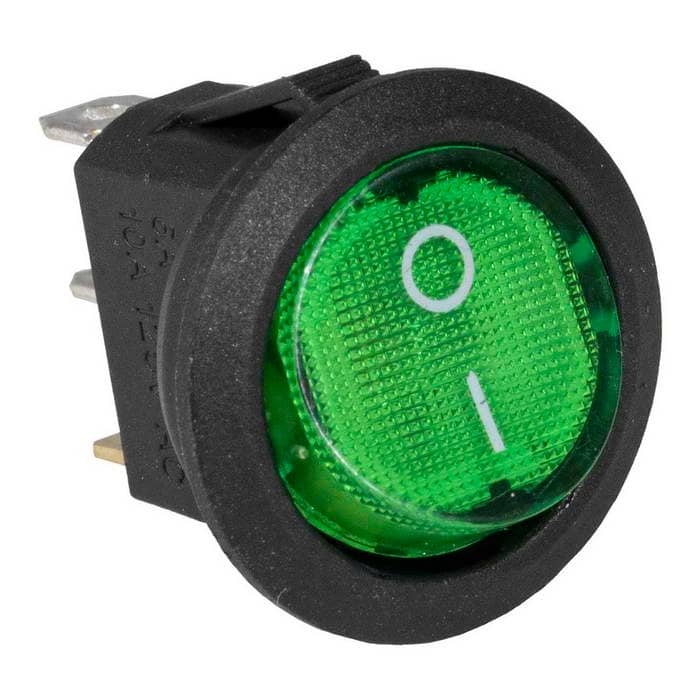

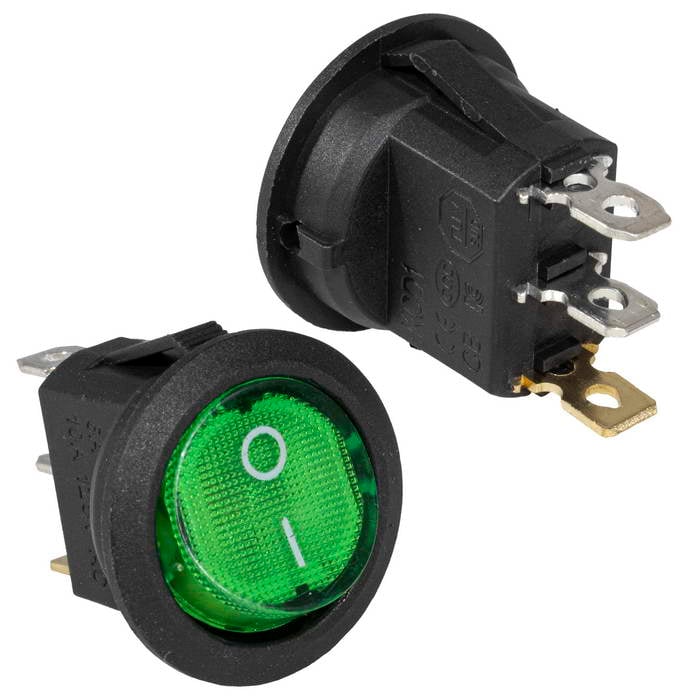

Клавишный переключатель с подсветкой RUICHI KCD1-101N-8-C3-G/3P, ON-OFF, SPST, 3 контакта, 2 А, 250 В, 35 мОм, корпус черный, клавиша зеленая
Клавишный переключатель с подсветкой RUICHI KCD1-101N-8-C3-G/3P, ON-OFF, SPST, 3 контакта, 2 А, 250 В, 35 мОм, корпус черный, клавиша зеленая
- MPN
- KCD1-101N-8-C3-G/3P on-off
- Бренд
- Ruichi
- Артикул RU
- 118230
- Каталог обновлён
- 29.07.2026
- Источник / остаток
- Каталог RU Electronics · 5 000 шт ожидается
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Под заказ20,00 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Вес брутто
- 5.40
- Транспортная упаковка: размер/кол-во
- 48*32*27/2500
- Тип переключателя
- Переключатель клавишный серии KCD1 с подсветкой
- Схема переключения
- ON-OFF, SPST
- Цвет: клавиша/ корпус
- зеленый/ черный
- Кол-во контактов в группе/ кол-во групп (всего контактов)
- 2+1 подсветка / 1 (3P)
- Количество циклов коммутации (электро), не менее
- 10000
- Форма клавиши
- круг тип C (вогнутая)
- Диаметр, мм
- 22,8 мм
- Максимальный ток, А
- 2 (3)
- Сопротивление изоляции, МОм, не менее
- 100 (500 В, 1 мин.) МОм
- Коммутируемое напряжение, В
- 125 / 250 (AС)
- Контактное сопротивление, мОм, не более
- 35
- Размер установочного отверстия, мм
- Ф20
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Тип подсветки
- неоновая
- Диапазон рабочих температур, °C
- -25...+85
- Номинальный ток, А
- 2 А
- Глубина, мм
- 25.3 (без клавиши)
Описание
Клавишный переключатель с подсветкой RUICHI KCD1-101N-8-C3-G/3P, ON-OFF, SPST, 3 контакта, 2 А, 250 В, 35 мОм, корпус черный, клавиша зеленая – это коммутационное устройство, предназначенное для использования в промышленной и бытовой электронной аппаратуре. Токоведущие части таких переключателей выполнены из сплава меди, а контакты – из сплава серебра. Конструкции клавишных переключателей предусматривают наличие подсветки в лице светодиода, лампы накаливания или неоновой лампочкой.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарKCD1-101N-8-C3-G/3P on-offRUICHIАрт. RU 118230 20,00 ₽Под заказ |  21,13 ₽1 550 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  18,01 ₽16 700 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  21,34 ₽1 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  26,32 ₽2 100 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-OFF, SPST | ON-OFF, SPSTСовпадает | ON-OFF, SPSTСовпадает | ON-OFF, SPSTСовпадает | ON-OFF, SPSTСовпадает |
| Коммутируемое напряжение, В | 125 / 250 (AС) | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает | 125 / 250 (AС)Совпадает |
| Контактное сопротивление, мОм, не более | 35 | 35Совпадает | 35Совпадает | 35Совпадает | 35Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (500 В, 1 мин.) МОм | 100 (500 В, 1 мин.) МОмСовпадает | 100 (500 В, 1 мин.) МОмСовпадает | 100 (500 В, 1 мин.) МОмСовпадает | 100 (500 В, 1 мин.) МОмСовпадает |
| Номинальный ток, А | 2 А | 2 АСовпадает | 2 АСовпадает | 5 АОтличается | 5 АОтличается |
- 21,13 ₽1 550 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
- Номинальный ток, А
- Текущий2 ААналог2 АСовпадает
- 18,01 ₽16 700 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
- Номинальный ток, А
- Текущий2 ААналог2 АСовпадает
- 21,34 ₽1 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
- Номинальный ток, А
- Текущий2 ААналог5 АОтличается
- 26,32 ₽2 100 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Коммутируемое напряжение, В
- Текущий125 / 250 (AС)Аналог125 / 250 (AС)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий35Аналог35Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (500 В, 1 мин.) МОмАналог100 (500 В, 1 мин.) МОмСовпадает
- Номинальный ток, А
- Текущий2 ААналог5 АОтличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
