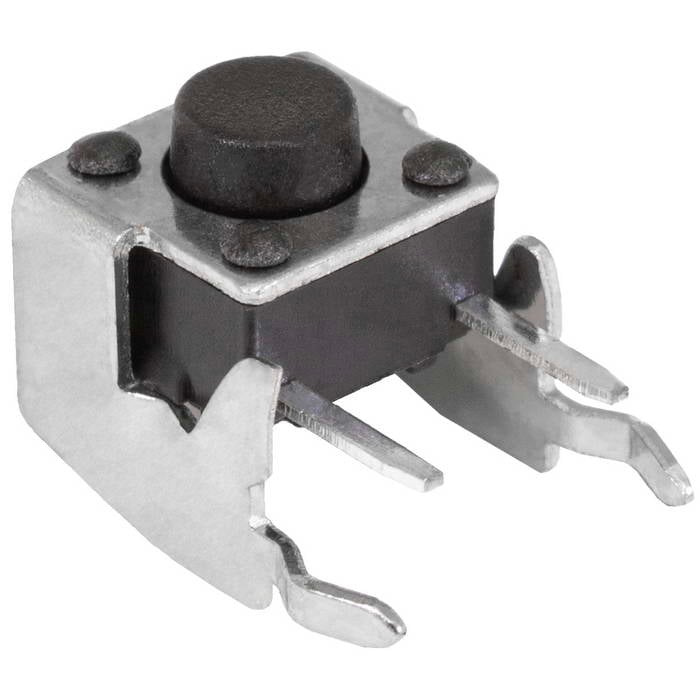

Тактовая кнопка угловая RUICHI KAN0631-0501B

8.7х7.4х6 мм, OFF-(ON), 50 мА, 12 В, 100 мОм

MPN
KAN0631-0501B (SWT-7) угловая
Бренд
Ruichi
Артикул RU
58556

Основные параметры

Схема переключения
OFF - (ON)
Номинальный ток, мА
50
Номинальное напряжение, В
12 (DC)
Тип переключателя
Кнопка тактовая угловая серии KAN0600
Количество циклов коммутации (электро), не менее
100000
Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=100 В)
Все характеристики
Документация
2 шт в наличии1,94 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

16 параметров из источника

Электрические параметры

Схема переключения
OFF - (ON)
Количество циклов коммутации (электро), не менее
100000
Номинальный ток, мА
50
Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=100 В)
Контактное сопротивление, мОм, не более
100
Диэлектрическая прочность, В
250 (50 Гц / 1 мин.)
Номинальное напряжение, В
12 (DC)

Монтаж и корпус

Тип монтажа
DIP
Глубина, мм
8.7 (полная)
Ширина, мм
7.4
Высота, мм
6 (корпус)

Условия эксплуатации

Диапазон рабочих температур, °C
-20...+70

Упаковка и вес

Вес брутто
0.53
Транспортная упаковка: размер/кол-во
31*23*43/20000

Другие параметры

Тип переключателя
Кнопка тактовая угловая серии KAN0600
Ход толкателя, мм
0.3±0.1

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet KAN0631-0501B (SWT-7) угловая

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема KAN0631-0501B (SWT-7) угловая
IMAGE · Схема

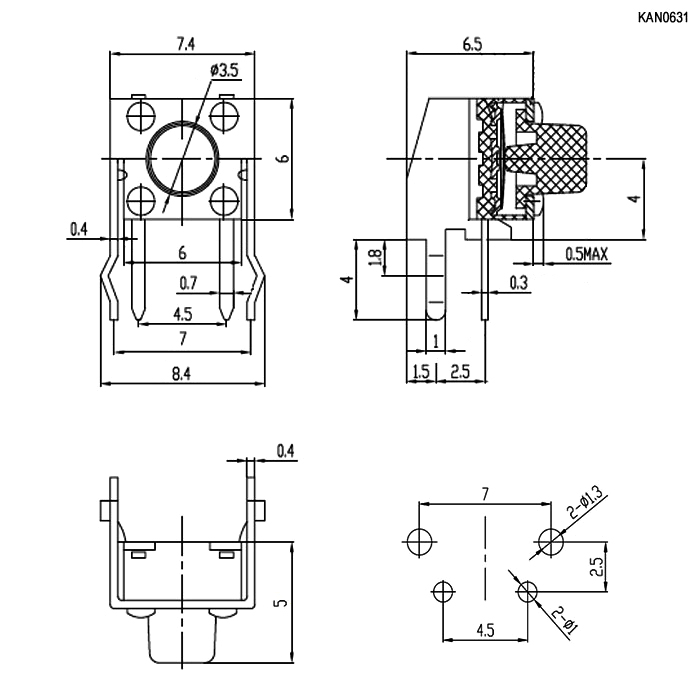

Схема KAN0631-0501B (SWT-7) угловая

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 04.11.2026
Источник / остаток
Каталог RU Electronics · 2 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
2 шт в упаковке
Date code / партия
Год / маркировка: 2025
Документация
Datasheet: 1

Описание

Тактовая кнопка угловая RUICHI KAN0631-0501B, 8.7х7.4х6 мм, OFF-(ON), 50 мА, 12 В, 100 мОм – это разновидность простейших механических выключателей, обеспечивающая замыкание контактов (без фиксации) только при наличии давления на поверхность штока (толкателя).
