Datasheet JST41T-800B
Технические параметры, размеры и рекомендации производителя
JST41T-800B JieJie Microelectronics симистор (триак)
800 В, 40 А, TG-C
- MPN
- JST41T-800B
- Бренд
- JieJie
- Артикул RU
- 121745
Основные параметры
- Режим работы
- Стандартный, бесснаберный
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- 800
- Коммутируемый ток, А
- 40
- Максимальный ударный ток (Itsm), А
- 420
- Ток удержания, мА
- 100
- Ток управления (I-II-III-IV), мА
- 50-50-50-70
201 шт в наличии180,76 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- 800
- Коммутируемый ток, А
- 40
- Максимальный ударный ток (Itsm), А
- 420
- Ток удержания, мА
- 100
- Ток управления (I-II-III-IV), мА
- 50-50-50-70

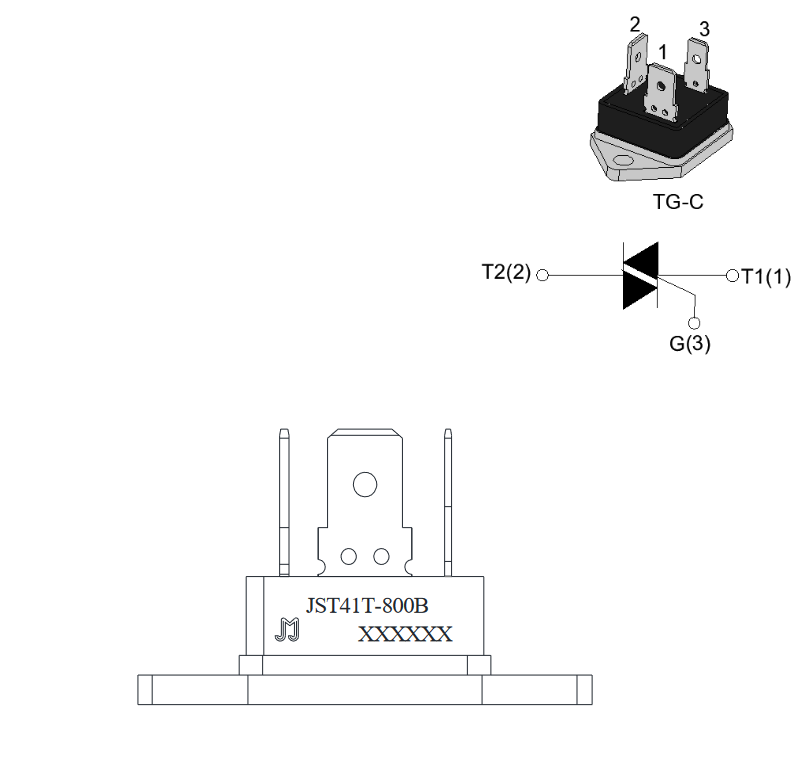

Монтаж и корпус
- Корпус
- TG-C
Упаковка и вес
- Упаковка
- 10 шт
- Вес брутто
- 30.17
Другие параметры
- Режим работы
- Стандартный, бесснаберный
- Предельная скорость нарастания dV/dt, В/мкс
- 1200
Документация и схема
Условия поставки
Обновлено 02.09.2026- Источник / остаток
- Каталог RU Electronics · 201 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
JST41T-800B четырехквадрантный симистор (триак) для сквозного монтажа в корпусе TG-C. Максимальное обратное напряжение 800 Вольт, максимальный коммутируемый ток 40 Ампер, предельная скорость нарастания обратного напряжения (dV/dt) 2000 В/мкс. JST41T-800BW подходит для управления мощными AC нагрузками, такими как управление нагревом, запуском индукционных двигателей переменного тока, в качестве регулятора скорости вращения двигателей, управление освещенностью и др.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20231 шт201201 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарJST41T-800BJieJieАрт. RU 121745 180,76 ₽201 шт по каталогу |  386,08 ₽363 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  661,76 ₽175 шт ожидается по каталогу Указан в источнике как аналог; совместимость требует проверки |  70,15 ₽4 110 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  79,46 ₽720 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Корпус | TG-C | RD91Отличается | RD91-3 (Insulated)Отличается | TO-3PОтличается | TO-3PОтличается |
| Коммутируемый ток, А | 40 | 40Совпадает | —Нет данных | 40Совпадает | 40Совпадает |
| Максимальное обратное повторяющееся напряжение (Vdrm), В | 800 | 800Совпадает | —Нет данных | 800Совпадает | 800Совпадает |
| Максимальный ударный ток (Itsm), А | 420 | 400Отличается | —Нет данных | 400Отличается | 400Отличается |
| Ток управления (I-II-III-IV), мА | 50-50-50-70 | 50-50-50-100Отличается | —Нет данных | 50-50-50-70Совпадает | 50-50-50--Отличается |
- 386,08 ₽363 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Корпус
- ТекущийTG-CАналогRD91Отличается
- Коммутируемый ток, А
- Текущий40Аналог40Совпадает
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий800Аналог800Совпадает
- Максимальный ударный ток (Itsm), А
- Текущий420Аналог400Отличается
- Ток управления (I-II-III-IV), мА
- Текущий50-50-50-70Аналог50-50-50-100Отличается
- 661,76 ₽175 шт ожидается по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Корпус
- ТекущийTG-CАналогRD91-3 (Insulated)Отличается
- Коммутируемый ток, А
- Текущий40Аналог—Нет данных
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий800Аналог—Нет данных
- Максимальный ударный ток (Itsm), А
- Текущий420Аналог—Нет данных
- Ток управления (I-II-III-IV), мА
- Текущий50-50-50-70Аналог—Нет данных
- 70,15 ₽4 110 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Корпус
- ТекущийTG-CАналогTO-3PОтличается
- Коммутируемый ток, А
- Текущий40Аналог40Совпадает
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий800Аналог800Совпадает
- Максимальный ударный ток (Itsm), А
- Текущий420Аналог400Отличается
- Ток управления (I-II-III-IV), мА
- Текущий50-50-50-70Аналог50-50-50-70Совпадает
- 79,46 ₽720 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Корпус
- ТекущийTG-CАналогTO-3PОтличается
- Коммутируемый ток, А
- Текущий40Аналог40Совпадает
- Максимальное обратное повторяющееся напряжение (Vdrm), В
- Текущий800Аналог800Совпадает
- Максимальный ударный ток (Itsm), А
- Текущий420Аналог400Отличается
- Ток управления (I-II-III-IV), мА
- Текущий50-50-50-70Аналог50-50-50--Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
