JSM50N06D (50N60) JSMSEMI полевой транзистор (MOSFET)

N-канал, 60 В, 50 А, 15 мОм, 32 нКл, TO-252 (DPAK)

MPN
JSM50N06D
Бренд
JSMSEMI
Артикул RU
125409

Основные параметры

Тип проводимости
N
Максимальное напряжение сток-исток V(br)dss, В
60
Максимальный ток стока Id (при Tc=25C), А
50
Минимальное сопротивление открытого канала (Rds on), мОм
15
Емкость, пФ
4600
Заряд затвора, нКл
32
Все характеристики
Документация
399 шт в наличии7,06 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Максимальное напряжение сток-исток V(br)dss, В
60
Максимальный ток стока Id (при Tc=25C), А
50
Минимальное сопротивление открытого канала (Rds on), мОм
15
Емкость, пФ
4600

Монтаж и корпус

Корпус
TO-252 (DPAK)
Тип монтажа
поверхностный (SMT)

Условия эксплуатации

Диапазон рабочих температур
-55...+175 °С

Упаковка и вес

Вес брутто
0.52
Транспортная упаковка: размер/кол-во
41*41*39/5000
Упаковка
REEL, 2500 шт.

Другие параметры

Тип проводимости
N
Заряд затвора, нКл
32
Тип
MOSFET

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet JSM50N06D

Технические параметры, размеры и рекомендации производителя

Скачать

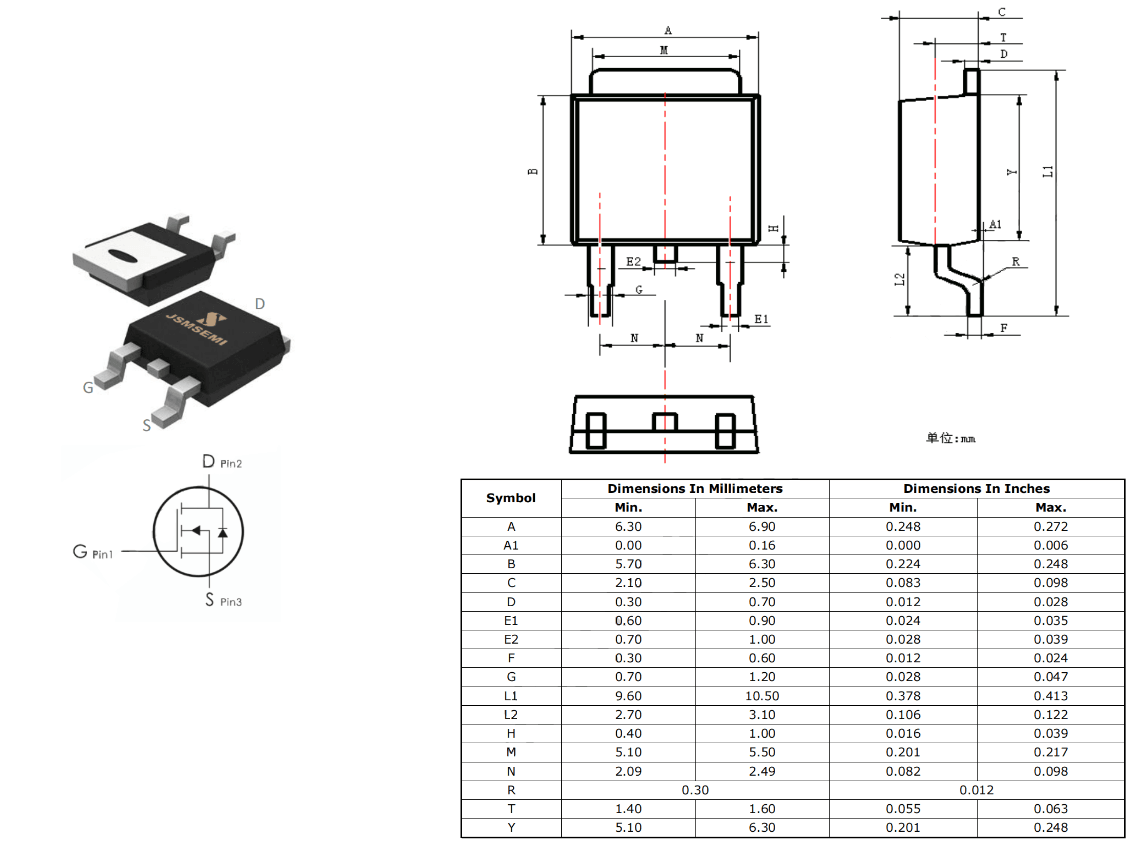

Миниатюра: Схема JSM50N06D
IMAGE · Схема

Схема JSM50N06D

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 21.08.2026
Источник / остаток
Каталог RU Electronics · 399 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
50 шт в упаковке
Date code / партия
Год / маркировка: 2024
Документация
Datasheet: 1

Описание

JSM50N06D (50N60) N-канальный полевой транзистор для поверхностного монтажа в корпусе TO-252 (DPAK). Напряжение сток-исток 60 Вольт, максимальный ток стока 50 А. Сопротивление канала в открытом состоянии 15 мОм (при Vgs=10 В, Id = 30 А). Входная ёмкость 4600 пФ. Заряд затвора 32 нКл.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202450 шт7350 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарJSM50N06DJSMSEMIАрт. RU 125409
7,06 ₽399 шт по каталогу
Параметрический вариантHXY25N06Арт. RU 123199
6,34 ₽3 500 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантKUU50N03Арт. RU 126457
7,72 ₽5 500 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантElecsuperESNQ06R10Арт. RU 121912
10,58 ₽2 300 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантJSMSEMIJSM15N10DАрт. RU 125408
7,06 ₽4 300 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Тип проводимостиNNСовпадаетNСовпадаетNСовпадаетNСовпадает
КорпусTO-252 (DPAK)TO-252 (DPAK)СовпадаетTO-252 (DPAK)СовпадаетTO-252 (DPAK)СовпадаетTO-252 (DPAK)Совпадает
Тип монтажаповерхностный (SMT)поверхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадаетповерхностный (SMT)Совпадает
Максимальное напряжение сток-исток V(br)dss, В6060Совпадает30Отличается60Совпадает100Отличается
Максимальный ток стока Id (при Tc=25C), А5025Отличается50Совпадает58Отличается15Отличается
  • Параметрический вариантHXY25N06Арт. RU 123199
    6,34 ₽3 500 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип проводимости
    ТекущийNАналогNСовпадает
    Корпус
    ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальное напряжение сток-исток V(br)dss, В
    Текущий60Аналог60Совпадает
    Максимальный ток стока Id (при Tc=25C), А
    Текущий50Аналог25Отличается
    Открыть товар
  • Параметрический вариантKUU50N03Арт. RU 126457
    7,72 ₽5 500 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип проводимости
    ТекущийNАналогNСовпадает
    Корпус
    ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальное напряжение сток-исток V(br)dss, В
    Текущий60Аналог30Отличается
    Максимальный ток стока Id (при Tc=25C), А
    Текущий50Аналог50Совпадает
    Открыть товар
  • Параметрический вариантElecsuperESNQ06R10Арт. RU 121912
    10,58 ₽2 300 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип проводимости
    ТекущийNАналогNСовпадает
    Корпус
    ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальное напряжение сток-исток V(br)dss, В
    Текущий60Аналог60Совпадает
    Максимальный ток стока Id (при Tc=25C), А
    Текущий50Аналог58Отличается
    Открыть товар
  • Параметрический вариантJSMSEMIJSM15N10DАрт. RU 125408
    7,06 ₽4 300 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Тип проводимости
    ТекущийNАналогNСовпадает
    Корпус
    ТекущийTO-252 (DPAK)АналогTO-252 (DPAK)Совпадает
    Тип монтажа
    Текущийповерхностный (SMT)Аналогповерхностный (SMT)Совпадает
    Максимальное напряжение сток-исток V(br)dss, В
    Текущий60Аналог100Отличается
    Максимальный ток стока Id (при Tc=25C), А
    Текущий50Аналог15Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
